deutsch
6.2

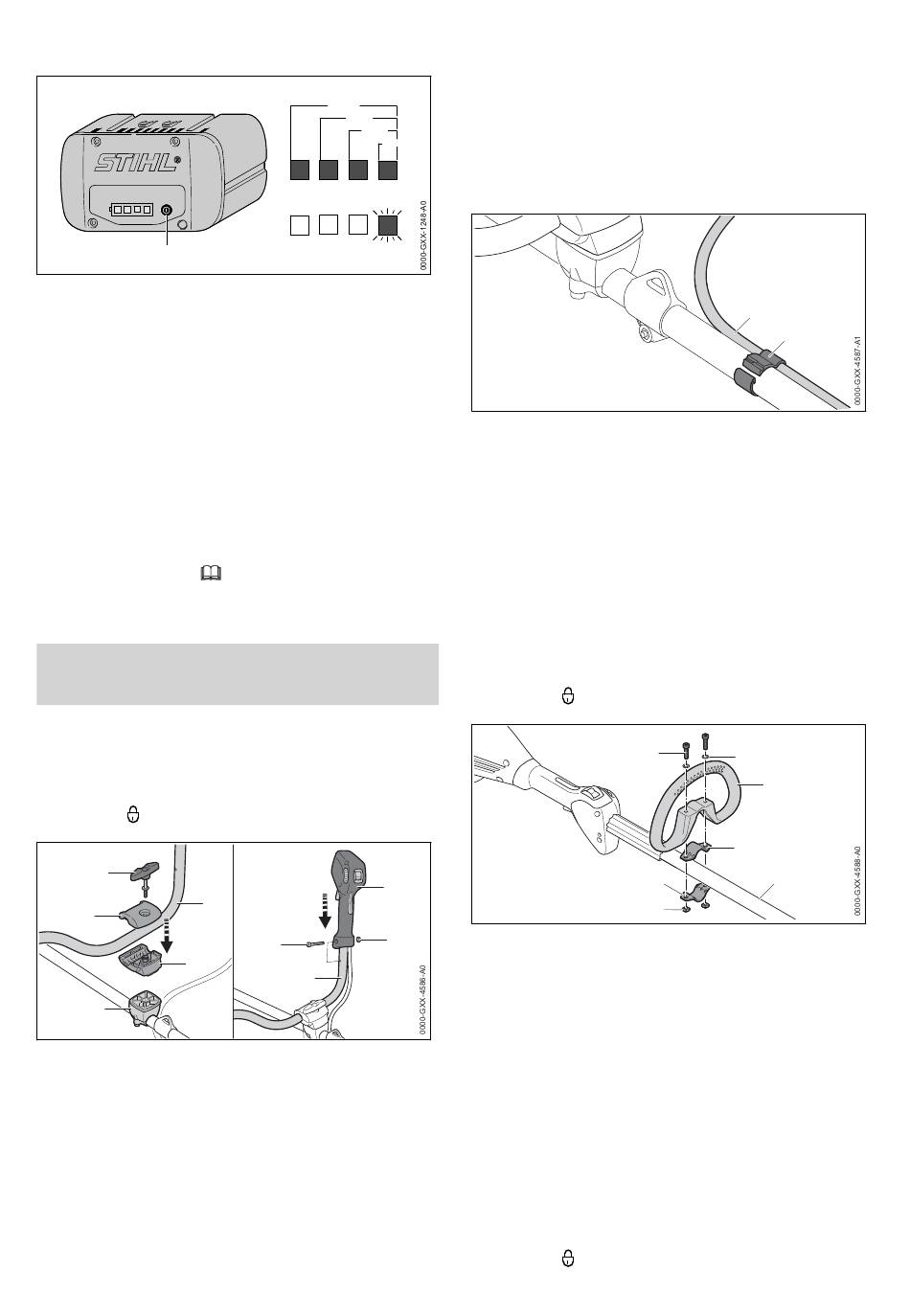

Ladezustand anzeigen

1
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3

LEDs am Akku

Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben,
In der Motorsense oder im Akku besteht eine
Störung.
7 Motorsense zusammen‐
bauen
7.1

Griff anbauen

FSA 90
► Motorsense ausschalten, Rasthebel in die
Position schieben und Akku herausnehmen.
1
2
4
5
► Knebelschraube (1) herausdrehen.
► Obere Klemmschale (2) abnehmen.
► Griffrohr (3) in die untere Klemmschale (4) ein‐
setzen.
► Obere Klemmschale (2) auflegen.
► Knebelschraube (1) eindrehen.
► Griffrohr (3) nach oben schwenken.
► Knebelschraube (1) anziehen.
► Schraube (6) herausdrehen.
12
80-100%
60-80%
40-60%
0-20%
19.
3
6
3
► Bedienungsgriff (7) so auf das Griffrohr (3)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
20-40%
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
► Gaszughalter (10) und Gaszug (9) am Schaft
positionieren.
Den Gaszug nicht knicken oder in engen
Radien verlegen – der Gashebel muss leicht
beweglich sein!
► Gaszughalter (10) zusammendrücken.
Der Gaszughalter (10) rastet hörbar ein.
Der Zweihandgriff muss nicht wieder abgebaut
werden.
FSA 90 R
► Motorsense ausschalten, Rasthebel in die
Position
8
► Schelle (4) in den Rundumgriff (3) legen.
7
► Rundumgriff (3) zusammen mit der Schelle (4)
auf den Schaft (5) setzen.
► Scheiben (2) auf die Schrauben (1) setzen.
► Schelle (6) gegen den Schaft (5) drücken.
► Schrauben (1) durch die Bohrungen im Run‐
dumgriff (3) und in den Schellen (4 und 6) füh‐
ren.
► Muttern (7) aufdrehen und fest anziehen.
7.2 Schrittbegrenzer anbauen
Der Schrittbegrenzer kann nur zusammen mit
dem Rundumgriff angebaut werden.
► Motorsense ausschalten, Rasthebel in die
Position

7 Motorsense zusammenbauen

9
schieben und Akku herausnehmen.
1
2
4
6
7
schieben und Akku herausnehmen.
0458-709-9821-D
10
3
5
