magyar
1
2
4
5

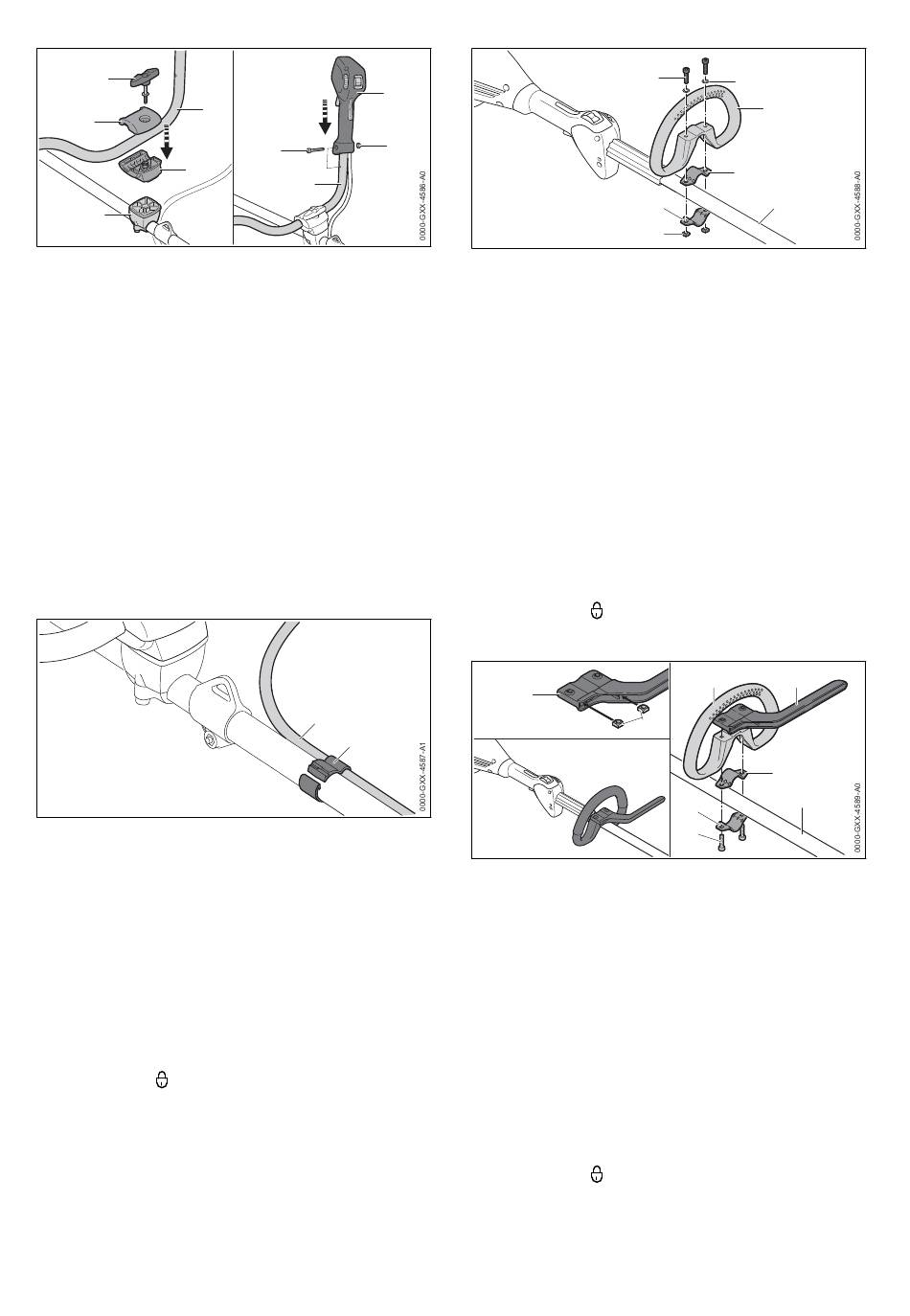

► Csavarja ki a szorítócsavart (1).
► Vegye le a felső szorítóhéjat (2).
► Helyezze be a fogantyúcsövet (3) az alsó szo‐
rítóhéjba (4).
► Helyezze fel a felső szorítóhéjat (2).
► Csavarja be a szorítócsavart (1).
► Fordítsa felfelé a fogantyúcsövet (3).
► Húzza meg a szorítócsavart (1).
► Csavarja ki a csavart (6).
► Helyezze a kezelőfogantyút (7) a fogantyú‐
csőre (3) úgy, hogy a kezelőfogantyú és a
fogantyúcső furatai fedjék egymást és kapcso‐
lóemeltyű a hajtóműház irányába nézzen.
► Helyezze be az anyát (7).
► Csavarja be a csavart (6) és húzza meg szo‐
rosan.
► Fojtószelep kábeltartó (10) és fojtószelep-
kábel (9) elhelyezése a tengelyen.
A gázbovdent nem szabad megtörni vagy
szűk sugárban vezetni – a gázemeltyű köny‐
nyen mozgatható legyen!
► Nyomja össze a fojtószelepkábel-tartót (10).
A fojtószelep kábeltartója (10) hallhatóan.
A kétkezes fogantyút nem kell ismét leszerelni.
FSA 90 R
► Kapcsolja ki a motoros kaszát, tolja a kikap‐
csoló kart a állásba és vegye ki az akkumu‐
látort.
186
3
6
3
9
10
8
7
► Tegye a bilincset (4) a körfogantyúba (3).
► Helyezze a körfogantyút (3) a bilinccsel (4)
együtt a szárra (5).
► Helyezze az alátéteket (2) a csavarokra (1).
► Nyomja a bilincset (6) a szárra (5).
► Vezesse át a csavarokat (1) a körfogantyú (3)
furatain keresztül a bilincsekbe (4 és 6).
► Csavarja fel és húzza meg szorosan az anyá‐
kat (7).
7.2 Az előtolási korlátozó felszere‐
lése
Az előtolási korlátozót csak a körfogantyúval
együtt lehet felszerelni.
► Kapcsolja ki a motoros kaszát, tolja a kikap‐
csoló kart a állásba és vegye ki az akkumu‐
látort.
1
► Úgy tegye az anyákat (2) az előtolási korláto‐
zóba (1), hogy azok fedjék a furatokat.
► Tegye a bilincset (5) a körfogantyúba (3).
► Helyezze a körfogantyút (3) a bilinccsel (5) és
az előtolási korlátozóval (4) együtt a nyélre
(6).
► Nyomja a bilincset (7) a nyélre (6).
► Csavarja be és húzza meg szorosan a csava‐
rokat (8).
7.3 A védő elem fel- és leszerelése
7.3.1 A védő felszerelése
► Kapcsolja ki a motoros kaszát, tolja a kikap‐
csoló kart a állásba és vegye ki az akkumu‐
látort.
7 A motoros kasza összeszerelése
1
2
4
6
7
3
2
7
8
0458-709-9821-D
3
5
4
5
6
