Elektrischer Anschluß
Klemmenkasten
Einklebeschild, Innenseite
Klemmenkastendeckel
6
Der Probenehmer wird ab Werk mit einer 3-adrigen Netzleitung
(Länge ca. 1.4 Meter) mit Schutzkontaktstecker ausgeliefert.
Sie ist durch die linke Schrankseite in den Probenehmer geführt
und im Klemmenkasten angeschlossen.
Schranktüre öffnen.
Der Klemmenkasten befindet sich hinter einer Blende.
2
1
Zuerst Netzstecker ziehen (Gerät muß stromlos sein).

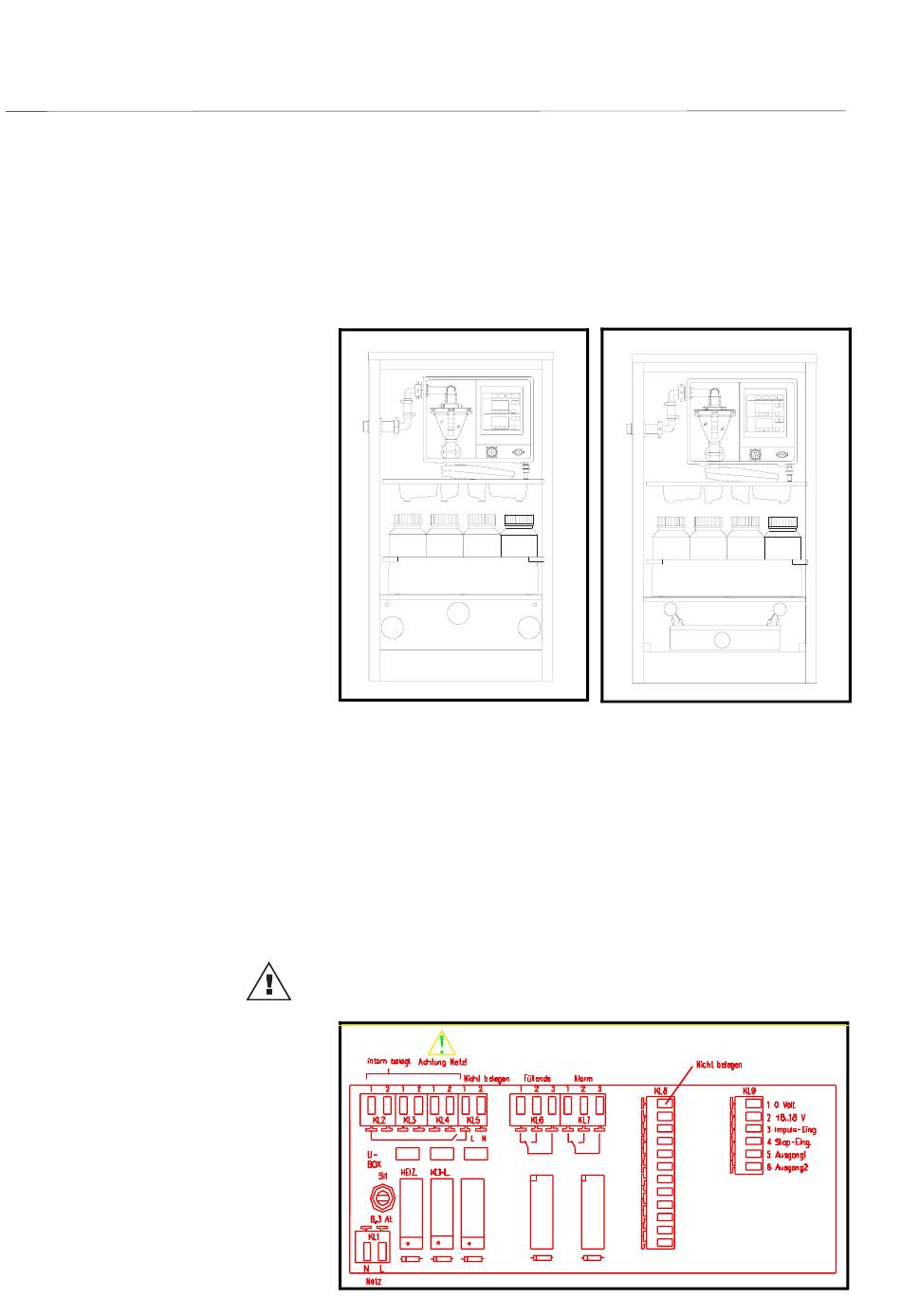

Beide Schnappverschlüsse (1) nach innen schieben.
Die Blende (2) nach vorne (von oben nach unten) klappen,
der Klemmenkasten (3) ist jetzt sichtbar.
Die Schrauben (4) lösen und den Klemmenkastendeckel abneh-
men (Auf der Deckelinnenseite befindet sich ein Klebeschild mit der
Anschlußbelegung).
Im Klemmenkasten befinden sich die Klemmen für Ein- und Aus-
gänge, intern belegte Verbindungen zur Funktionseinheit, Relais für
Alarm und Füllende (nach aussen), Relais für Heizung und Kühlung
(intern) sowie die Hauptsicherung SI1 (6,3AT).
Nur durch Fachperonsal:
Anwenderseitige Verdrahtung durch die PG-Verschraubungen
führen. Nur die Klemmenreihe KL6, KL7, KL9 belegen.
Intern belegt
4
1
4
3
