Elektrischer Anschluss - Endress+Hauser Stamoclean CAT430 Technische Information

Stamoclean CAT430
Anschluss Kontrollbox
Benötigte Anschlussmöglich-
keit im Messgeräteraum
Endress+Hauser
Ausführung mit Membranpumpe
Eine vollständige Messeinrichtung besteht aus:
• einem Filtersystem CAT430
• einem Vorlagegefäß
• einem Analysator CA71xx
Optional kann auch ein Sensor mit Durchflussarmatur in die Messeinrichtung integriert werden (nur extern,
nicht im Gehäuse installiert).
Bei Verwendung einer Armatur mit geringem Totvolumen und Strömungswiderstand (s. Zubehör), kann der
Sensor mit der Zulaufleitung des Analysators in Reihe geschaltet werden.
1
9
B
8

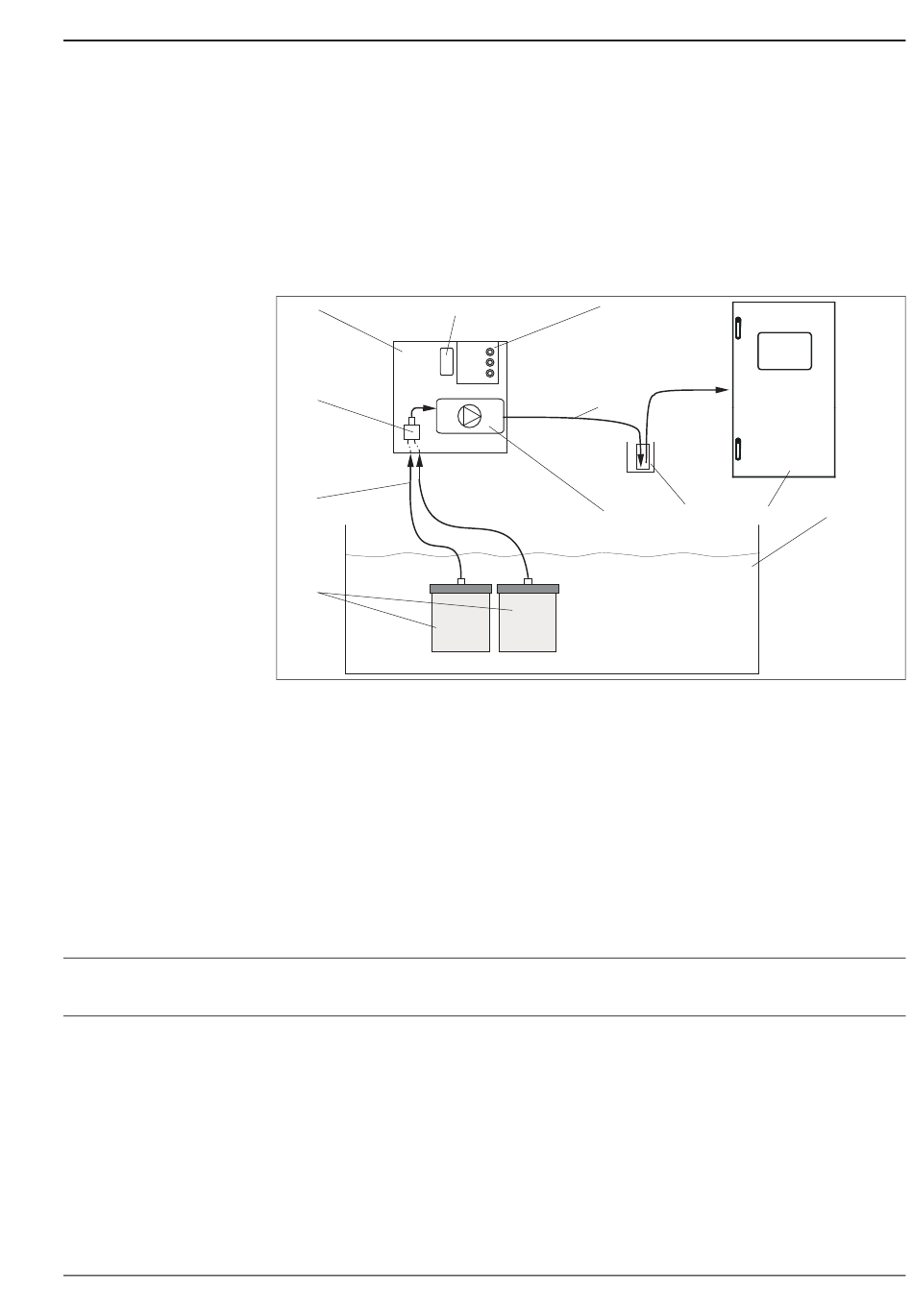

Messeinrichtung
1 Kontrollbox
2 Timer
3 Steuereinheit
4 Membranpumpe
A Probenleitung z. Analysator (Förderseite der Pumpe)
B Filtratleitung von den Membranfiltern (Saugseite der Pumpe, PE, 4,5 m (15 ft), mit Begleitheizung)
1) In einem Schutzschlauch sind zwei Probenschläuche eingezogen: 1 x PTFE 1,5/3 mm (0,06/0,12") (Standard) und
1 x PE 2/4 mm (0,08/0,16") (Reserve).

Elektrischer Anschluss

230 V AC, 50/60 Hz, 130 VA + 15 VA/m bei angeschlossenem Heizband, FI gesichert
115 V AC, 60 Hz
nur für Heizband > 20 m (66 ft):
15 VA pro Meter (4,5 VA/ft) Heizband, Steckdose 230 V AC, 50/60 Hz, FI gesichert
(bauseitig bereitzustellen)
3
2
A
4
5
6
7
8
1)
9
5 6
Vorlagegefäß
Analysator
Belebungsbecken
Membranfilter
Y-Stück
7
a0007145
3
