Elektrischer Anschluss

230 V AC, 50/60 Hz, 130 VA, FI gesichert
115 V AC, 60 Hz
•
nur für Heizband > 20 m:
15 VA pro Meter Heizband, Steckdose 230 V AC, 50/60 Hz, FI-gesichert
•
nur für Probentransporteinrichtung:
Steckdose 230 V AC, 50/60 Hz, 2000 VA
3
1 2 5

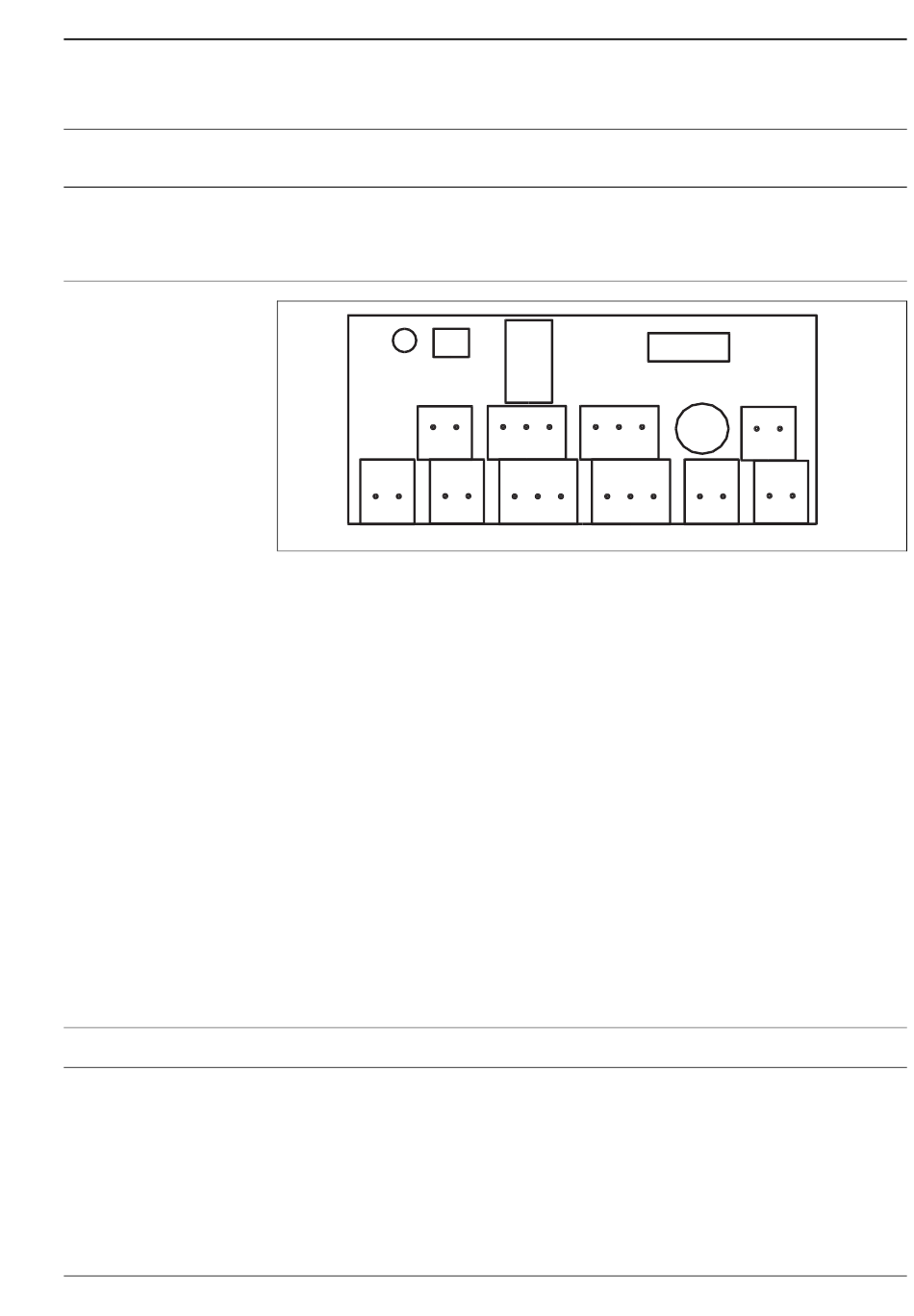

Klemmenblock Steuereinheit
1 24 V an Schlauchheizung
2 24 V an Mikrothermostat
3 24 V an Ventil
4 24 V an Steuerung Out 2
für Ventil
5 24 V von Mikrothermostat
6 24 V an Schlauchheizung von
Mikrothermostat
7 Phase L Gehäuseheizung von
Relais
8 Phase L an Steuerung 6 bzw.
Out 1 f. Schlauchpumpe
Sie müssen die Klemmen 18, 20 und 24 anschließen. Bei Verwendung eines Heizbandes für die
Probenleitung müssen Sie zusätzlich die Klemmen 17, 19 und 23 anschließen.
Alle anderen Anschlüsse sind bereits werksseitig erfolgt.

Leistungsmerkmale

ca. 250 ml/h je Filterelement
max. 20 m ohne Probentransporteinrichtung
max. 100 m mit Probentransporteinrichtung
4 7 8 9 13 14 15
6 10 11 12 16 17 18
9 Phase L für Dauerbetrieb
Schlauchpumpe
10 Phase L von Relais
11 Phase L (frei belegbar)
12 Phase L Steuerung
13 Nullleiter Gehäuseheizung
14 Nullleiter Schlauchpumpe
15 Nullleiter (frei belegbar)
16 Nullleiter Steuerung
21 22
19 20 23 24
C07-CAT430xx-04-14-00-xx-001.EPS
17 Nullleiter Heizband
18 Nullleiter Netzanschluss
19 Phase L Heizband
20 Phase L Netzanschluss
21 PE Gehäuseheizung
22 PE (frei belegbar)
23 PE Heizband
24 PE Netzanschluss
