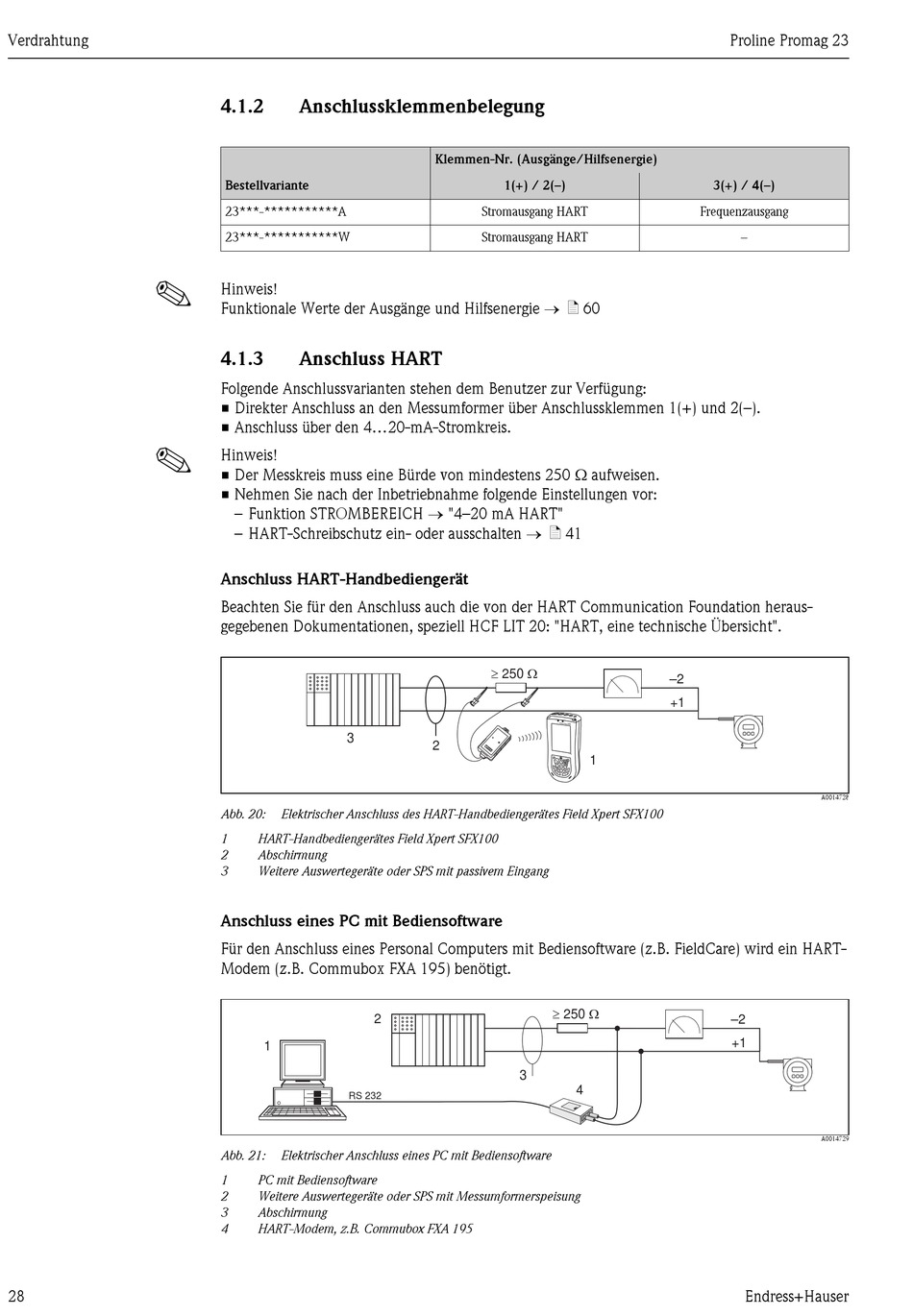

Verdrahtung
!
!
28
4.1.2

Anschlussklemmenbelegung

Bestellvariante
23***-***********A
23***-***********W
Hinweis!
Funktionale Werte der Ausgänge und Hilfsenergie  ä 60
4.1.3

Anschluss HART

Folgende Anschlussvarianten stehen dem Benutzer zur Verfügung:
• Direkter Anschluss an den Messumformer über Anschlussklemmen 1(+) und 2(–).
• Anschluss über den 4...20-mA-Stromkreis.
Hinweis!
• Der Messkreis muss eine Bürde von mindestens 250  aufweisen.
• Nehmen Sie nach der Inbetriebnahme folgende Einstellungen vor:
– Funktion STROMBEREICH  "4–20 mA HART"
– HART-Schreibschutz ein- oder ausschalten  ä 41
Anschluss HART-Handbediengerät
Beachten Sie für den Anschluss auch die von der HART Communication Foundation heraus-
gegebenen Dokumentationen, speziell HCF LIT 20: "HART, eine technische Übersicht".
3
Abb. 20: Elektrischer Anschluss des HART-Handbediengerätes Field Xpert SFX100
1 HART-Handbediengerätes Field Xpert SFX100
2 Abschirmung
3 Weitere Auswertegeräte oder SPS mit passivem Eingang

Anschluss eines PC mit Bediensoftware

Für den Anschluss eines Personal Computers mit Bediensoftware (z.B. FieldCare) wird ein HART-
Modem (z.B. Commubox FXA 195) benötigt.
2
1
RS 232
Abb. 21: Elektrischer Anschluss eines PC mit Bediensoftware
1 PC mit Bediensoftware
2 Weitere Auswertegeräte oder SPS mit Messumformerspeisung
3 Abschirmung
4 HART-Modem, z.B. Commubox FXA 195
Klemmen-Nr. (Ausgänge/Hilfsenergie)
1(+) / 2(–)
Stromausgang HART
Stromausgang HART
³ W
250
2
1
³ W
250
3
4
Proline Promag 23
3(+) / 4(–)
Frequenzausgang
–
–2
+1
A0014728
–2
+1
A0014729
