Technische Daten
Messprinzip
Messeinrichtung
Messgröße
Messbereich
Messdynamik
Ausgangssignal
60
10

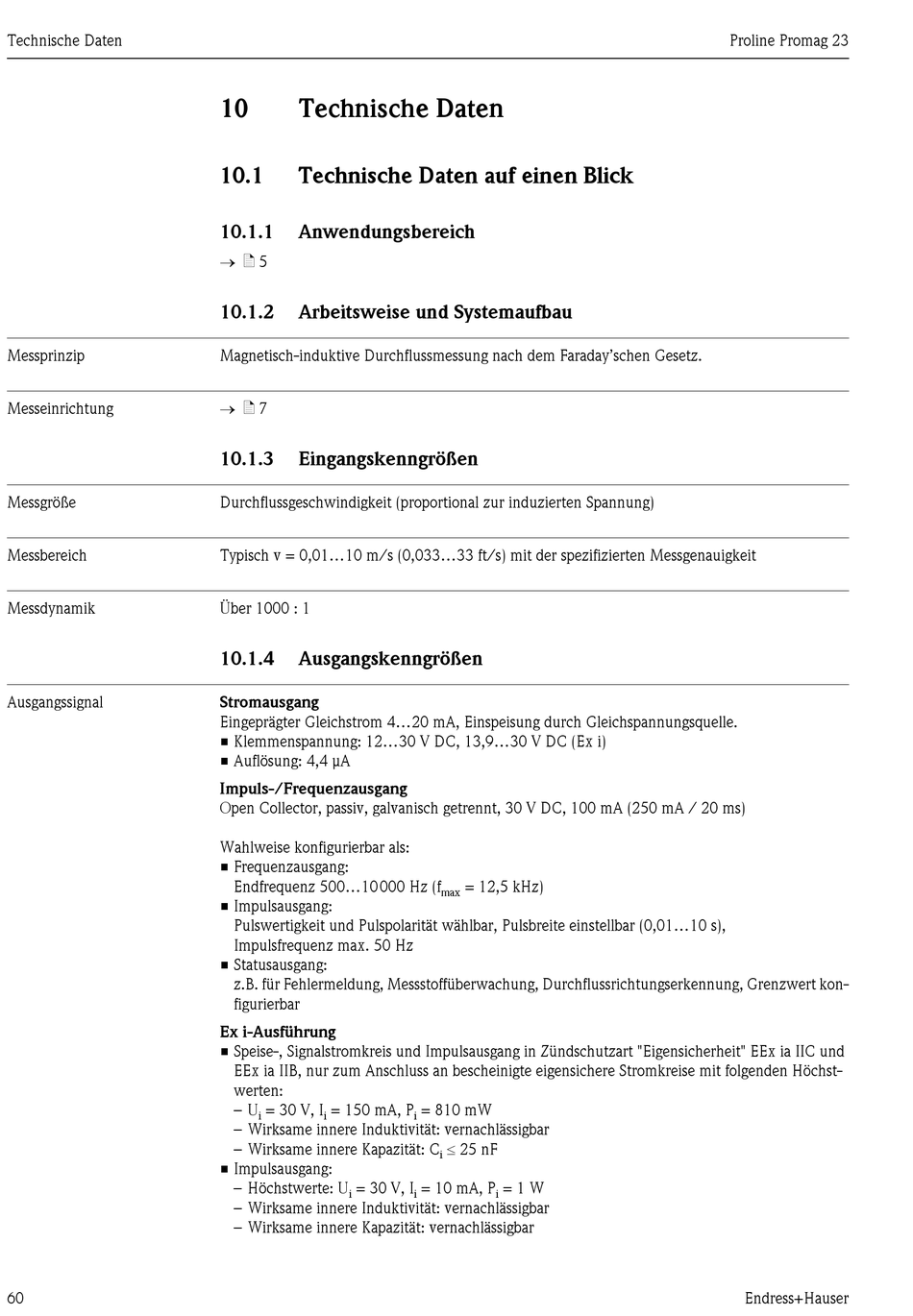

Technische Daten
10.1
Technische Daten auf einen Blick
10.1.1
Anwendungsbereich
ä 5
10.1.2
Arbeitsweise und Systemaufbau
Magnetisch-induktive Durchflussmessung nach dem Faraday'schen Gesetz.
ä 7
10.1.3
Eingangskenngrößen
Durchflussgeschwindigkeit (proportional zur induzierten Spannung)
Typisch v = 0,01...10 m/s (0,033...33 ft/s) mit der spezifizierten Messgenauigkeit
Über 1000 : 1
10.1.4
Ausgangskenngrößen
Stromausgang
Eingeprägter Gleichstrom 4...20 mA, Einspeisung durch Gleichspannungsquelle.
• Klemmenspannung: 12...30 V DC, 13,9...30 V DC (Ex i)
• Auflösung: 4,4 μA
Impuls-/Frequenzausgang
Open Collector, passiv, galvanisch getrennt, 30 V DC, 100 mA (250 mA / 20 ms)
Wahlweise konfigurierbar als:
• Frequenzausgang:
Endfrequenz 500...10000 Hz (f
• Impulsausgang:
Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,01...10 s),
Impulsfrequenz max. 50 Hz
• Statusausgang:
z.B. für Fehlermeldung, Messstoffüberwachung, Durchflussrichtungserkennung, Grenzwert kon-
figurierbar
Ex i-Ausführung
• Speise-, Signalstromkreis und Impulsausgang in Zündschutzart "Eigensicherheit" EEx ia IIC und
EEx ia IIB, nur zum Anschluss an bescheinigte eigensichere Stromkreise mit folgenden Höchst-
werten:
– U
= 30 V, I
= 150 mA, P
i
i
– Wirksame innere Induktivität: vernachlässigbar
– Wirksame innere Kapazität: C
• Impulsausgang:
– Höchstwerte: U
= 30 V, I
i
– Wirksame innere Induktivität: vernachlässigbar
– Wirksame innere Kapazität: vernachlässigbar
= 12,5 kHz)
max
= 810 mW
i
25 nF
i
= 10 mA, P
= 1 W
i
i
Proline Promag 23
Endress+Hauser
