Proline Promag 23
!
Störungsverhalten von Ausgängen und Summenzähler
Prozess-/Systemfehler anliegend
"
Achtung!
System- oder Prozessfehler, die als "Hinweismeldung" definiert sind, haben keinerlei Auswirkungen auf die Ein- und Ausgänge! Beachten Sie dazu die Ausführun-
gen auf ä 50.
Stromausgang
MININMALER WERT
4–20 mA HART 2 mA
4–20 mA HART NAMUR 3,5 mA
4–20 mA HART US 3,75 mA
MAXIMALER WERT
4–20 mA HART 22 mA
4–20 mA HART NAMUR 22,6 mA
4–20 mA HART US 22,6 mA
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Impulsausgang
RUHEPEGEL
Signalausgabe keine Impulse
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Frequenzausgang
RUHEPEGEL
Signalausgabe 0 Hz
STÖRPEGEL
Ausgabe der in der Funktion WERT STÖRPEGEL
vorgegebenen Frequenz.
LETZTER WERT
Letzter gültiger Messwert (vor Auftreten der Störung) wird ausgegeben.
AKTUELLER WERT
Störung wird ignoriert, d.h. normale Messwertausgabe auf Basis der aktuellen
Durchflussmessung.
Summenzähler
ANHALTEN
Die Summenzähler bleiben stehen solange eine Störung ansteht.
AKTUELLER WERT
Die Störung wird ignoriert. Der Summenzähler summiert entsprechend des
aktuellen Durchflussmesswertes weiter auf.
LETZTER WERT
Die Summenzähler summieren entsprechend des letzten gültigen Durchfluss-
messwertes (vor Eintreten der Störung) weiter auf.
Statusausgang
Bei Störung oder Ausfall der Hilfsenergie:
Statusausgang nicht leitend
Ausführliche Angaben zum Schaltverhalten:
siehe Handbuch "Beschreibung Gerätefunktionen"
Endress+Hauser

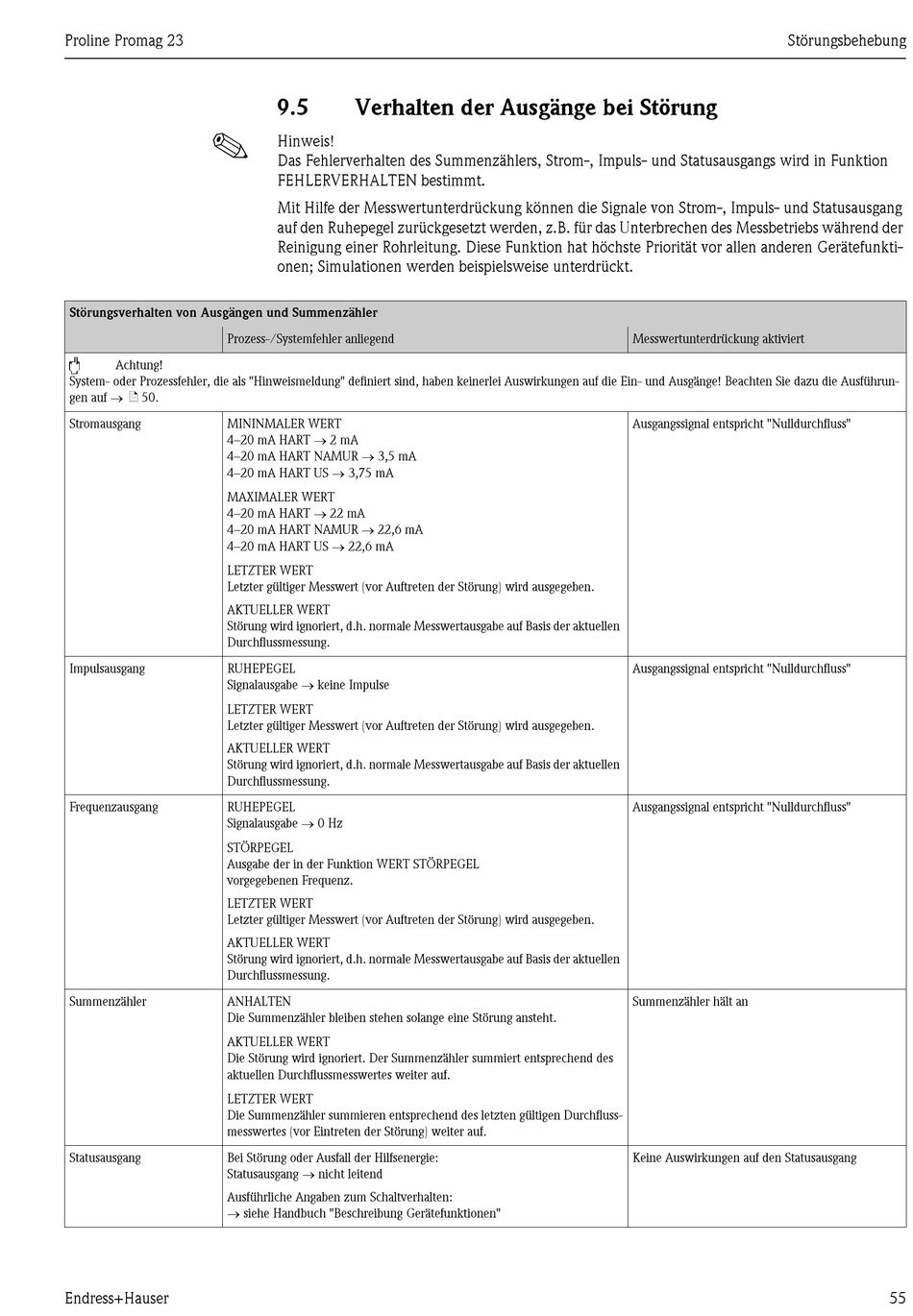

9.5
Verhalten der Ausgänge bei Störung
Hinweis!
Das Fehlerverhalten des Summenzählers, Strom-, Impuls- und Statusausgangs wird in Funktion
FEHLERVERHALTEN bestimmt.
Mit Hilfe der Messwertunterdrückung können die Signale von Strom-, Impuls- und Statusausgang
auf den Ruhepegel zurückgesetzt werden, z.B. für das Unterbrechen des Messbetriebs während der
Reinigung einer Rohrleitung. Diese Funktion hat höchste Priorität vor allen anderen Gerätefunkti-
onen; Simulationen werden beispielsweise unterdrückt.
Störungsbehebung
Messwertunterdrückung aktiviert
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Ausgangssignal entspricht "Nulldurchfluss"
Summenzähler hält an
Keine Auswirkungen auf den Statusausgang
55
