3.3.3
Messumformergehäuse drehen
1.
Sicherungsschraube lösen.
2.
Messumformergehäuse in die gewünschte Position drehen (max. 360°).
3.
Sicherungsschraube fest anziehen.

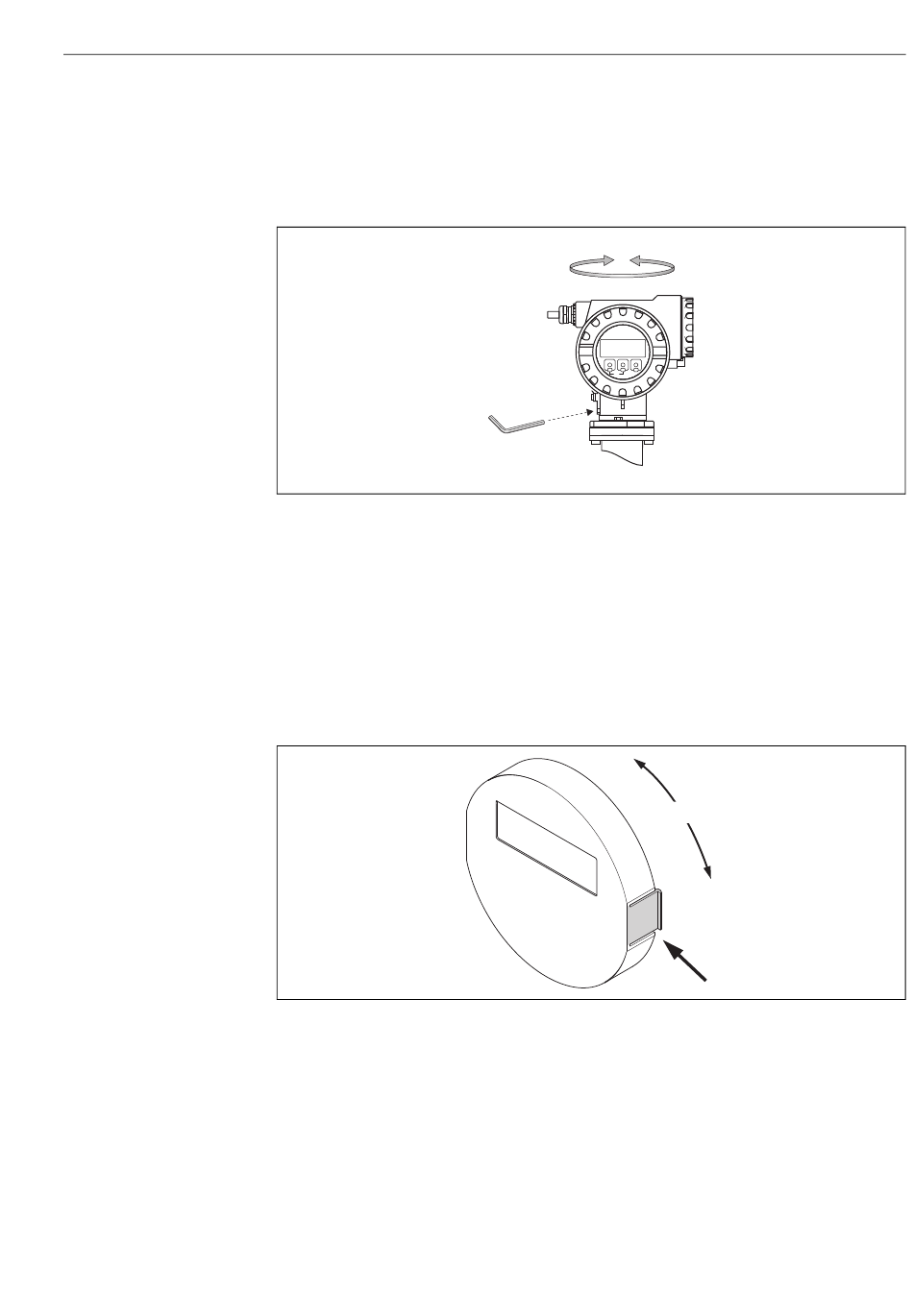

Abb. 17:
Drehen des Messumformergehäuses
3.3.4
Vor-Ort-Anzeige drehen
1.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2.
Anzeigemodul von den Halterungsschienen des Messumformers abziehen.
3.
Anzeige in die gewünschte Lage drehen (max. 4 × 45° in jede Richtung).
4.
Anzeige wieder auf die Halterungsschienen stecken.
5.
Elektronikraumdeckel wieder fest auf das Messumformergehäuse schrauben.
Abb. 18:
Drehen der Vor-Ort-Anzeige
-
+
E
Esc
4 x 45°
Montage
A0009739
A0003236
