Einbau

3.3.1

Messeinrichtung

2
1
12
13
14
11
15

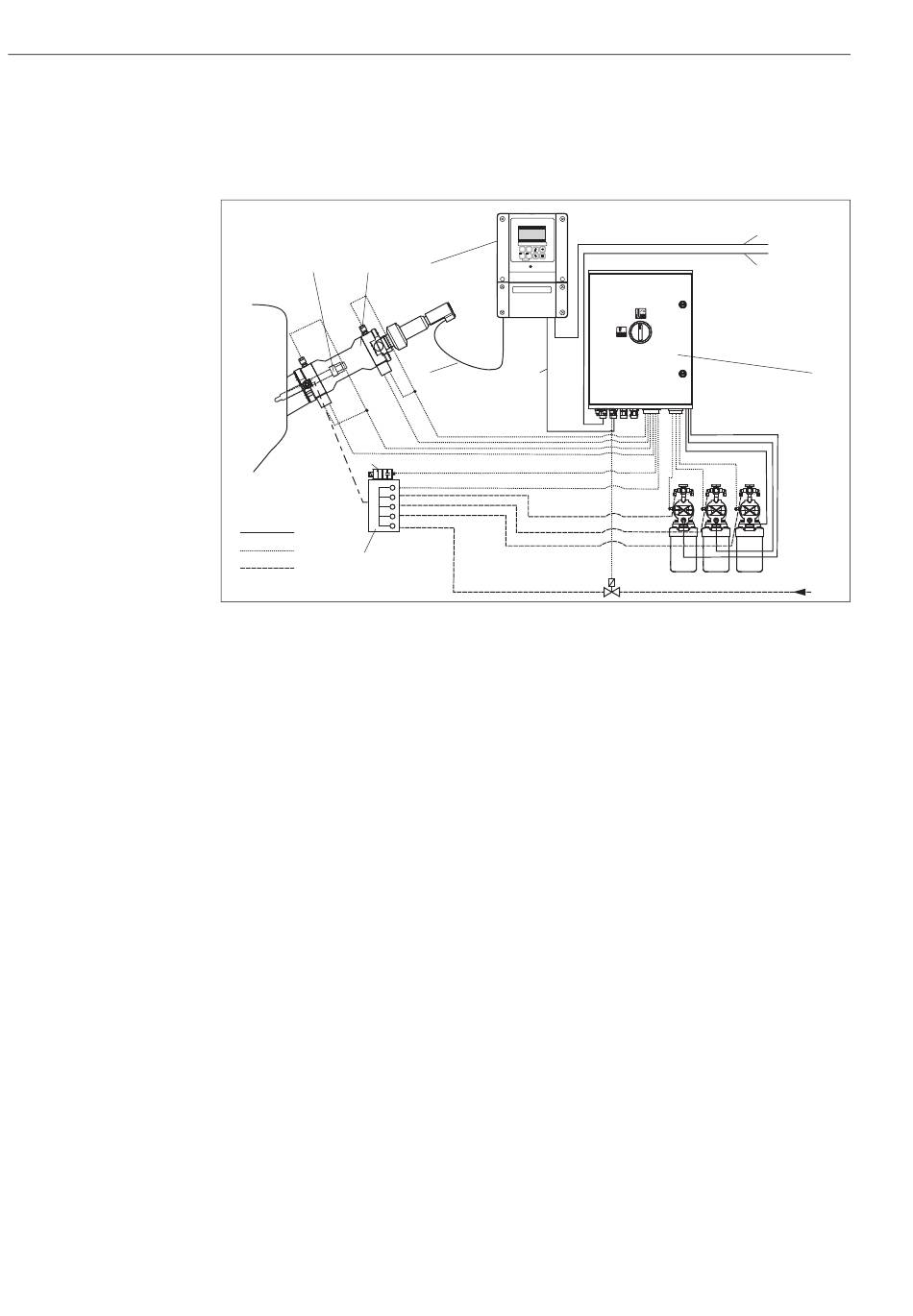

Abb. 7: Messeinrichtung mit pneumatischer Steuerung
1 pH-/Redox-Sensor
2 Armatur Cleanfit
3 Messumformer Mycom CPM153
4 pH-Spezialmesskabel
5 Kommunikations-/Versorgungskabel
6 Hilfsenergie Mycom
7 Hilfsenergie CPG310
8 Steuereinheit CPG310
MEAS MEAS CAL CAL
DIAG DIAG PARAM PARAM
3 ?
4
5
9 Kanister für Reinigungs-, Pufferlösungen
10 Heißdampf / Wasser /Reinigungsmittel (optional)
11 Spülblock
12 Spülwasserventil
13 Elektrische Leitung
14 Druckluftleitung
15 Medien (Reiniger, Puffer, Heißdampf etc.)
Cleanfit P CPA472
6
7
8
9
10
a0005326
