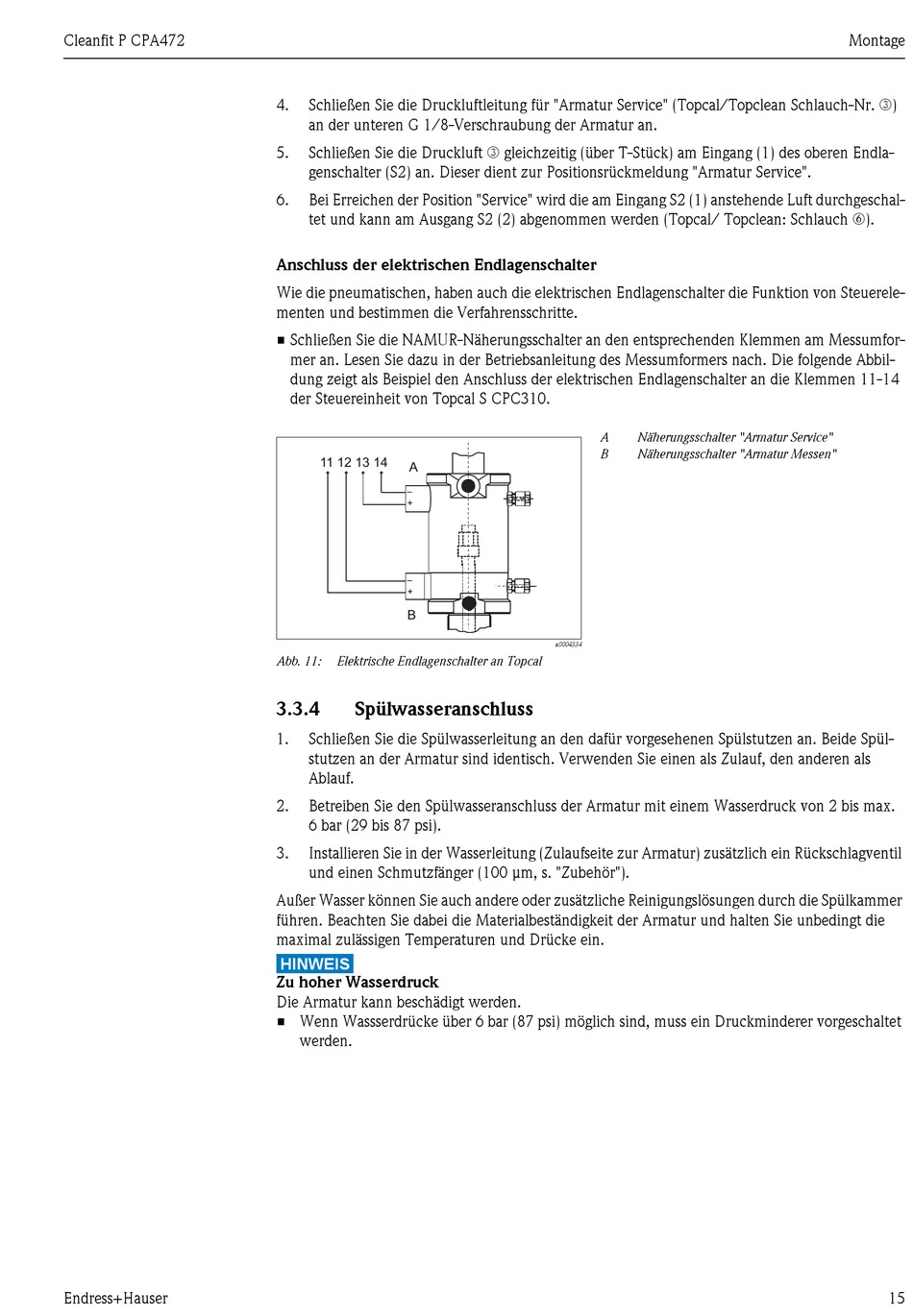

Cleanfit P CPA472
Endress+Hauser
Schließen Sie die Druckluftleitung für "Armatur Service" (Topcal/Topclean Schlauch-Nr. o)
4.
an der unteren G 1/8-Verschraubung der Armatur an.
Schließen Sie die Druckluft o gleichzeitig (über T-Stück) am Eingang (1) des oberen Endla-
5.
genschalter (S2) an. Dieser dient zur Positionsrückmeldung "Armatur Service".
6. Bei Erreichen der Position "Service" wird die am Eingang S2 (1) anstehende Luft durchgeschal-
tet und kann am Ausgang S2 (2) abgenommen werden (Topcal/ Topclean: Schlauch r).
Anschluss der elektrischen Endlagenschalter
Wie die pneumatischen, haben auch die elektrischen Endlagenschalter die Funktion von Steuerele-
menten und bestimmen die Verfahrensschritte.
• Schließen Sie die NAMUR-Näherungsschalter an den entsprechenden Klemmen am Messumfor-
mer an. Lesen Sie dazu in der Betriebsanleitung des Messumformers nach. Die folgende Abbil-
dung zeigt als Beispiel den Anschluss der elektrischen Endlagenschalter an die Klemmen 11-14
der Steuereinheit von Topcal S CPC310.
11 12 13 14
A
–
+
–
+
B
Abb. 11: Elektrische Endlagenschalter an Topcal
3.3.4 Spülwasseranschluss
1. Schließen Sie die Spülwasserleitung an den dafür vorgesehenen Spülstutzen an. Beide Spül-
stutzen an der Armatur sind identisch. Verwenden Sie einen als Zulauf, den anderen als
Ablauf.
2. Betreiben Sie den Spülwasseranschluss der Armatur mit einem Wasserdruck von 2 bis max.
6 bar (29 bis 87 psi).
3. Installieren Sie in der Wasserleitung (Zulaufseite zur Armatur) zusätzlich ein Rückschlagventil
und einen Schmutzfänger (100 μm, s. "Zubehör").
Außer Wasser können Sie auch andere oder zusätzliche Reinigungslösungen durch die Spülkammer
führen. Beachten Sie dabei die Materialbeständigkeit der Armatur und halten Sie unbedingt die
maximal zulässigen Temperaturen und Drücke ein.
HINWEIS
Zu hoher Wasserdruck
Die Armatur kann beschädigt werden.
• Wenn Wassserdrücke über 6 bar (87 psi) möglich sind, muss ein Druckminderer vorgeschaltet
werden.
A Näherungsschalter "Armatur Service"
B Näherungsschalter "Armatur Messen"
a0004334
Montage
15
