Montage
1) Syphoneffekt oder Hebereffekt: leer laufende Leitung durch Vakuum
8

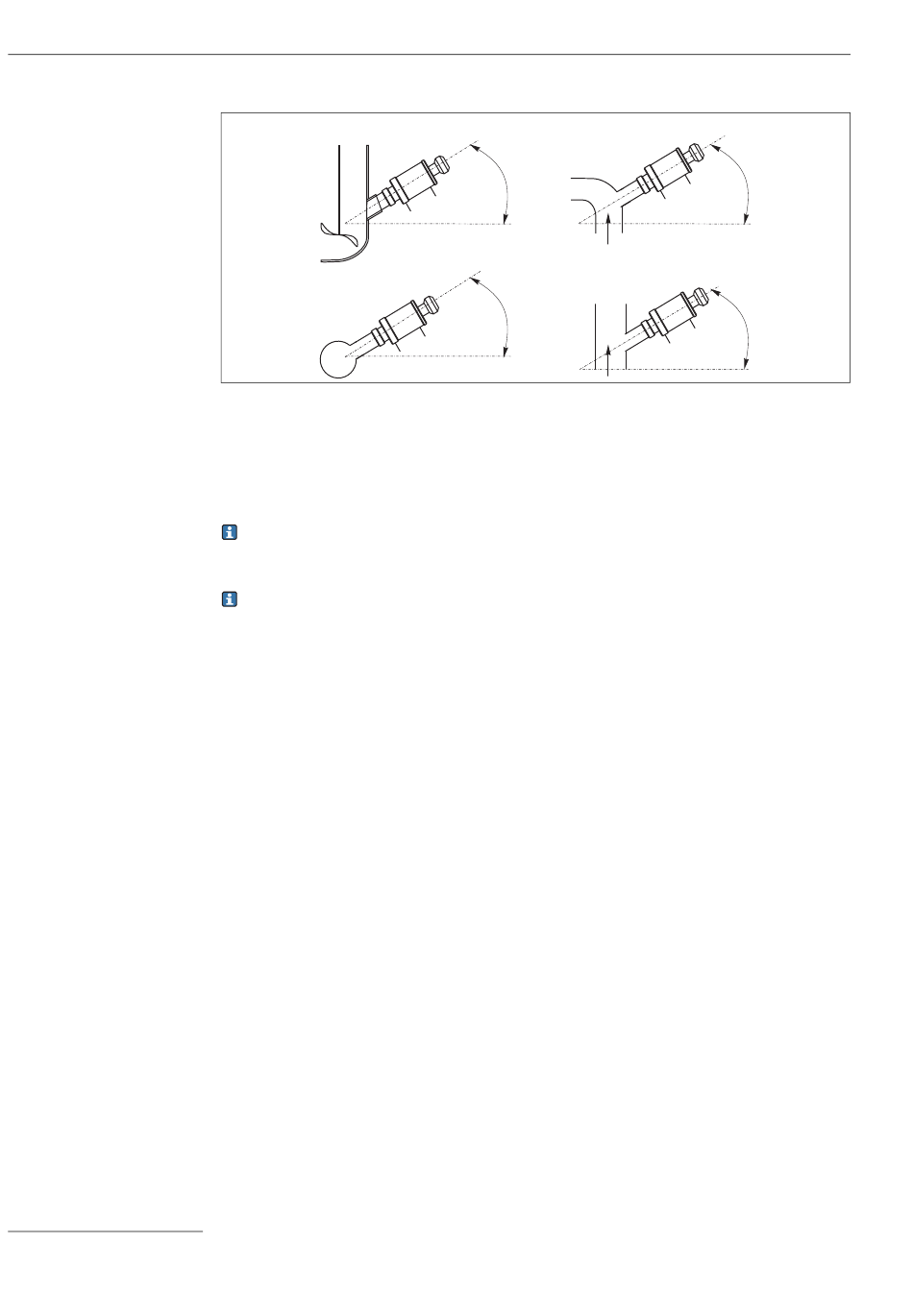

Abb. 2: Einbaubeispiele mit empfohlenem Einbauwinkel (Glaselektroden)
A Tank
B Rohrbogen
C Horizontales Rohr
D Steigrohr
Vermeiden Sie insbesondere bei schrägem Einbau, dass am Spülkammerauslauf ein Syphonef-
1)
fekt auftritt. Der Zulauf zur Spülkammer sollte immer von unten erfolgen.
Der minimale Durchmesser für den Direkteinbau in Rohrleitungen ist DN 80. Dieser Durch-
messer ist notwendig, damit die Armatur für das Verfahren in die Position "Messen" genügend
Abstand von der Rohrwand hat.
Verwenden Sie für kleinere Rohrdurchmesser ein Durchflussgefäß (s. Zubehör) zum Einbau
der Cleanfit-Armatur.
Beachten Sie bei der Konzipierung des Einbaustutzens bitte die Gesamteintauchtiefe im Mess-
betrieb. Sichern Sie, dass der Sensor im Messbetrieb immer ins Medium eintaucht (s. "Abmes-
sungen")!
A
> 15 °
C
> 15 °
Cleanfit P CPA472
B
> 15 °
D
> 15 °
a0007565
