Endress+Hauser Cleanfit P CPA472 Betriebsanleitung Seite 24

Wartung
24
1
2
3
7
8
9

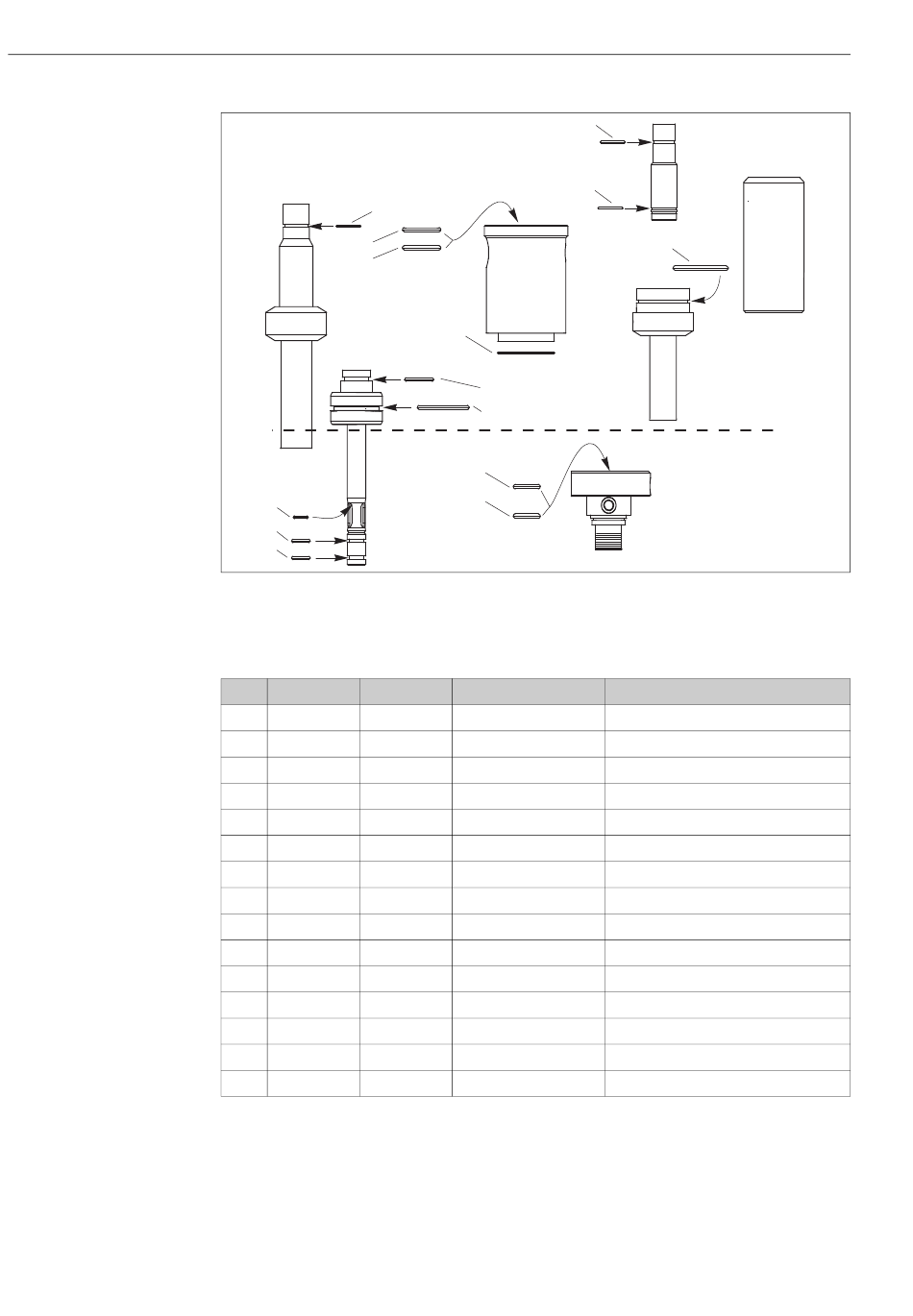

Abb. 21: Position der O-Ringe
A O-Ringe, nicht mediumsberührend
B O-Ringe, mediumsberührend
Nr Kit-Nr. Kit Pos. Nr.
1 71064624 Pos. 60
2 71064624 Pos. 20
2+3 71064624 Pos. 20
4 71064624 Pos. 50
5 71064624 Pos. 10
6 71064624 Pos. 30
6 71064624 Pos. 40
7 51502814 Pos. 20
7 51502813 Pos. 20
8+9 51502814 Pos. 50
8+9 51502813 Pos. 50
10+11 51502814 Pos. 30
10+11 51502813 Pos. 30
13 71064624 Pos. 80
14 71064624 Pos. 90
1
13
4
5
6
10
11
Größe Bemerkungen/Material
ID 20.35 W1.78
ID 30.00 W3.50 Handantrieb-Ausführung
ID 30.00 W3.50 Pneumatik-Ausführung
ID 52.00 W1.50 2x bei langer Ausführung
ID 22.00 W3.00
ID 42.00 W4.00 nur Pneumatik-Ausführung
ID 37.00 W4.00 nur Handantrieb-Ausführung
ID 11.00 W2.00 KALREZ
ID 11.00 W2.00 VITON
ID 14.00 W3.00 KALREZ
ID 14.00 W3.00 VITON
ID 18.00 W4.00 KALREZ
ID 18.00 W4.00 VITON
ID 23.52 W1.78 KCl-Ausführung
ID 55.25 W2.62 KCl-Ausführung
Cleanfit P CPA472
14
A
B
a0008784
Endress+Hauser
