3.2.3 Prozessanschlüsse

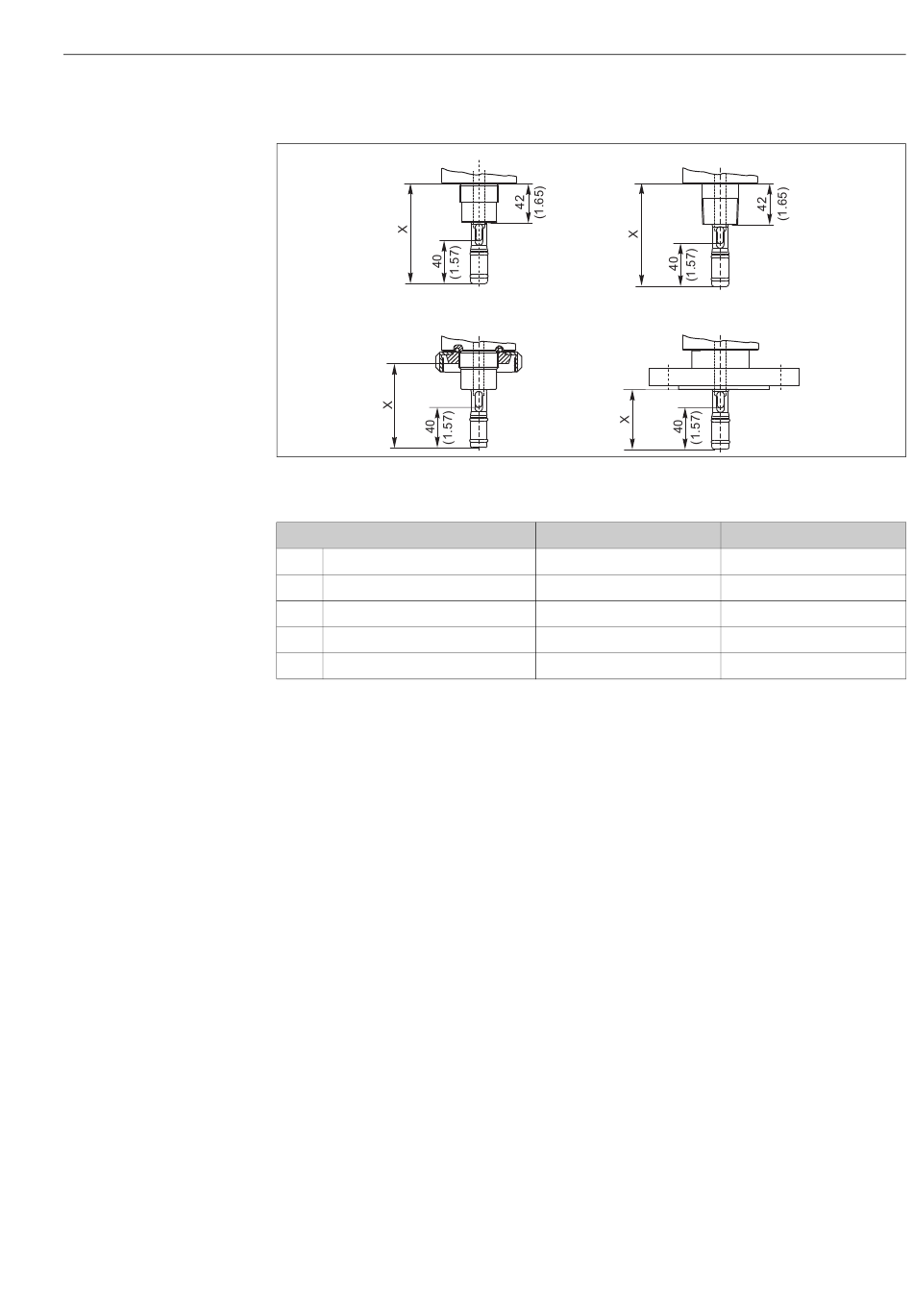

Abb. 6: Prozessanschlüsse kurze Ausführung / lange Ausführung
Prozessanschluss
A Gewinde G1¼ außen
B NPT 1" Außengewinde
C Milchrohr DN 50
D Flansch DN 50
E Flansch ANSI 2"
A
C
mm (inch)
X kurze Ausführung
108 mm (4.25")
108 mm (4.25")
94 mm (3.70")
75 mm (2.95")
75 mm (2.95")
Montage
B
D / E
a0008353
X lange Ausführung
215 mm (8.46")
215 mm (8.46")
201 mm (7.91")
182 mm (7.17")
182 mm (7.17")
