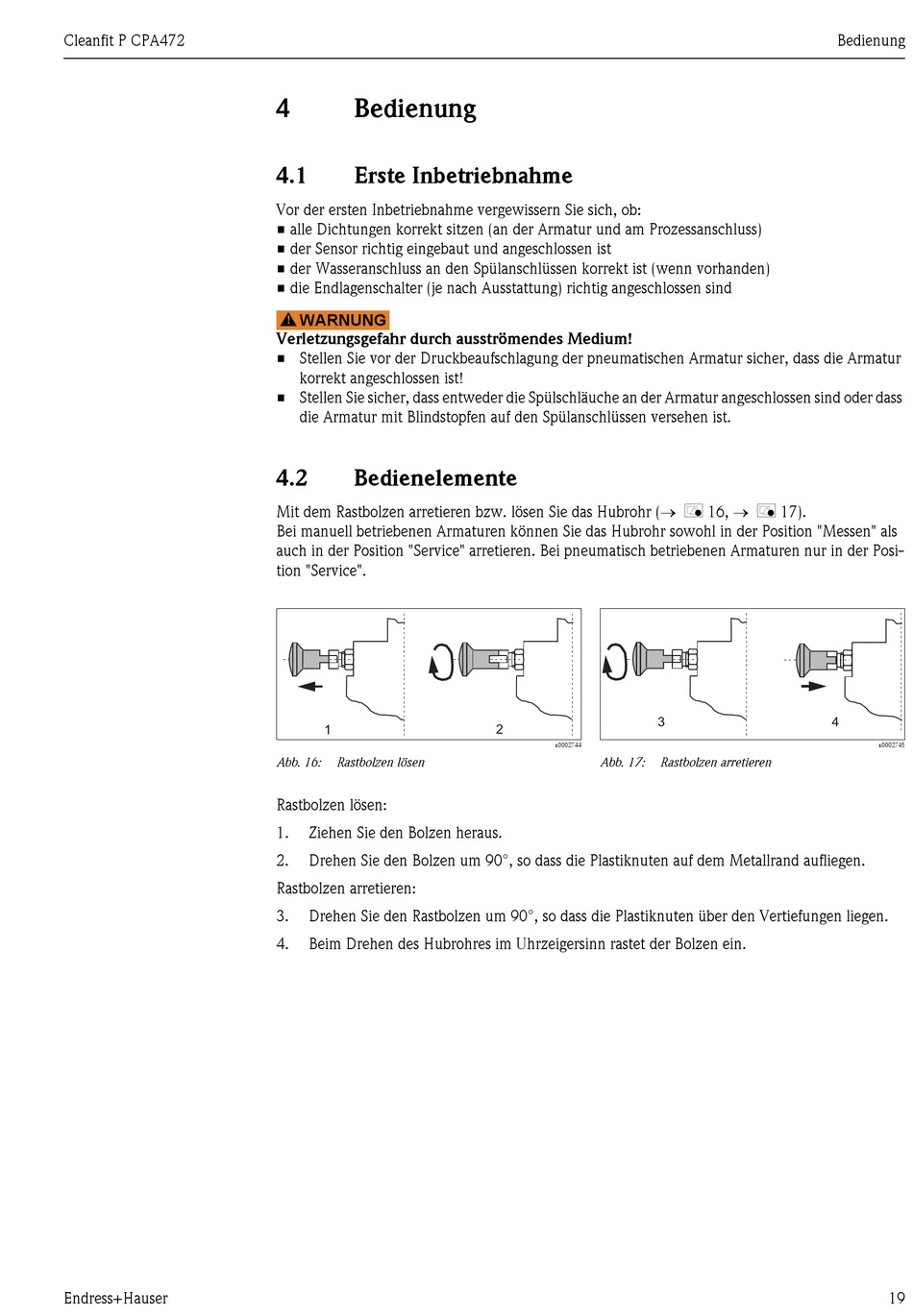

Bedienung; Erste Inbetriebnahme; Bedienelemente - Endress+Hauser Cleanfit P CPA472 Betriebsanleitung

Cleanfit P CPA472
Endress+Hauser
4

Bedienung

4.1

Erste Inbetriebnahme

Vor der ersten Inbetriebnahme vergewissern Sie sich, ob:
• alle Dichtungen korrekt sitzen (an der Armatur und am Prozessanschluss)
• der Sensor richtig eingebaut und angeschlossen ist
• der Wasseranschluss an den Spülanschlüssen korrekt ist (wenn vorhanden)
• die Endlagenschalter (je nach Ausstattung) richtig angeschlossen sind
WARNUNG
!
Verletzungsgefahr durch ausströmendes Medium!
• Stellen Sie vor der Druckbeaufschlagung der pneumatischen Armatur sicher, dass die Armatur
korrekt angeschlossen ist!
• Stellen Sie sicher, dass entweder die Spülschläuche an der Armatur angeschlossen sind oder dass
die Armatur mit Blindstopfen auf den Spülanschlüssen versehen ist.
4.2

Bedienelemente

Mit dem Rastbolzen arretieren bzw. lösen Sie das Hubrohr (→ å 16, → å 17).
Bei manuell betriebenen Armaturen können Sie das Hubrohr sowohl in der Position "Messen" als
auch in der Position "Service" arretieren. Bei pneumatisch betriebenen Armaturen nur in der Posi-
tion "Service".
1
Abb. 16: Rastbolzen lösen
Rastbolzen lösen:
1. Ziehen Sie den Bolzen heraus.
2. Drehen Sie den Bolzen um 90°, so dass die Plastiknuten auf dem Metallrand aufliegen.
Rastbolzen arretieren:
3. Drehen Sie den Rastbolzen um 90°, so dass die Plastiknuten über den Vertiefungen liegen.
4. Beim Drehen des Hubrohres im Uhrzeigersinn rastet der Bolzen ein.
3
2
a0002744
Abb. 17: Rastbolzen arretieren
Bedienung
4
a0002745
