3.
Montáž

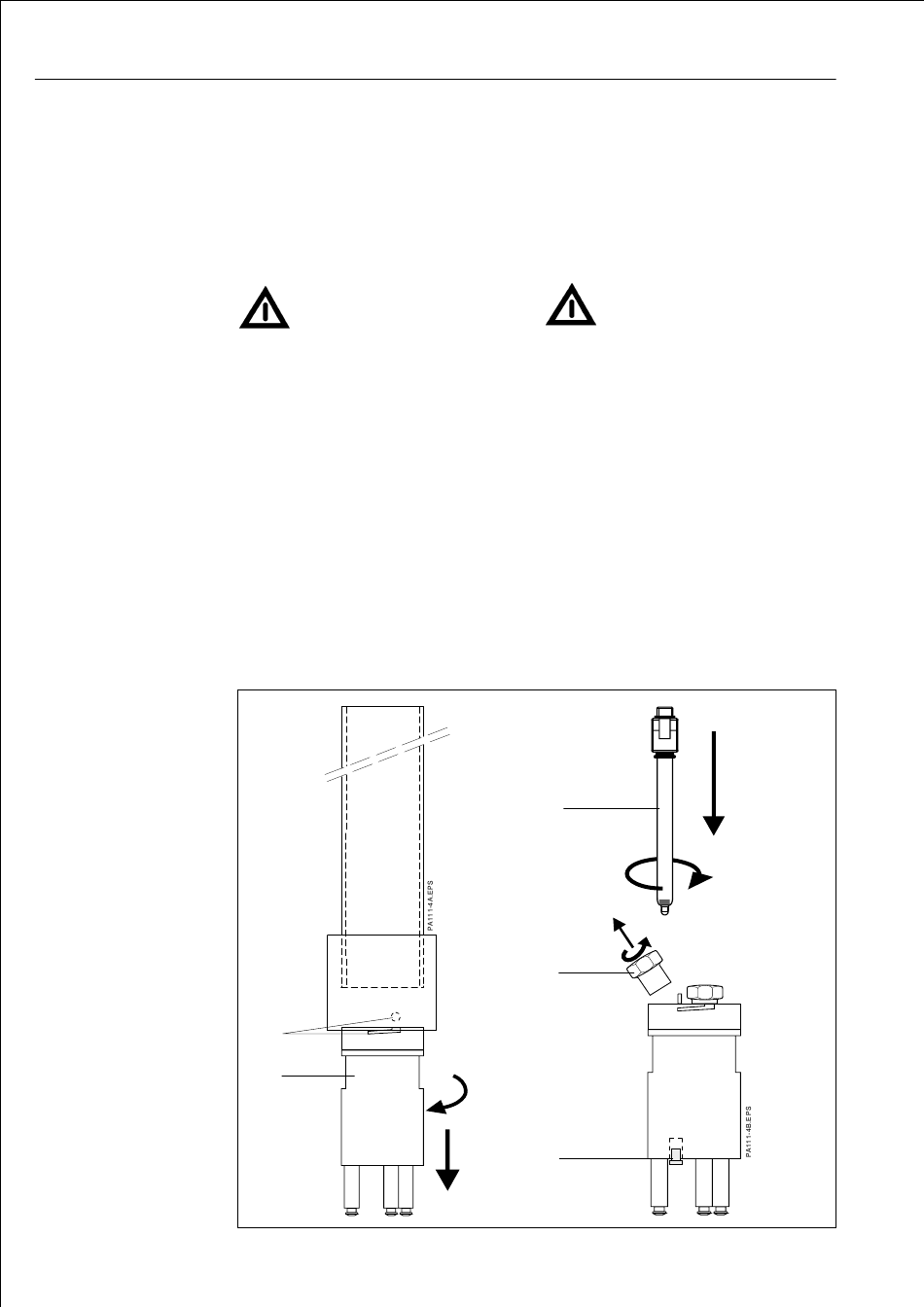

Bild 3.9:
links:
Demontage
Elektrodenhalter
rechts:
Montage
pH- / Redox-Elektrode
1
Bajonettverschluß
2
Elektrodenhalter
3
Blindstopfen
4
Blindstopfen
5
pH- / Redox-Elektrode
Obr. 3.9:
vlevo:
Demontáž držáku elektrod
vpravo:
Montáž elektrody
pro měření pH/redox
1
bajonetový uzávěr
2
držák elektrod
3
záslepka
4
záslepka
5
elektroda pro měření pH/redox
10
3.3
Einbau
3.3.1 Elektrodeneinbau
Einbaubar sind Elektroden mit Gewinde-
steckkopf Pg 13,5, Schaftlänge 120 mm
und Schaftdurchmesser 12 mm.
Achtung!
Vor dem Einbau der pH-Elektrode
darauf achten, daß der Elektroden-
schaft mit O-Ring und Druckring
bestückt und die gelbe
Wässerungskappe entfernt ist.
Die Elektrodengewinde müssen
vor dem Einschrauben gleitfähig
gemacht werden. Dazu reicht das
Befeuchten mit Wasser.
Elektrodenhalter ausbauen:
• Elektrodenhalter (2) durch Linksdrehen
aus dem Bajonettverschluß (1) lösen.
Elektrode(n) einbauen:
• Blindstopfen (4) herausdrehen
• Blindstopfen (3) entfernen
• Elektrode (5) einschrauben
1
2
Dipsys CPA 111
3.3
Zabudování
3.3.1 Zabudování elektrod
Zabudovat lze elektrody se závitovou hlavicí
Pg 13,5, délkou 120 mm a průměrem 12 mm.
Pozor!
Před zabudováním elektrody
pro měření pH dbejte nato, aby těle-
so elektrod bylo osazeno těsnícím
O-kroužkem a svěracím nákružkem,
jakož i odstraněn žlutý ochranný kryt
pro udržování zvlhčení.
Šroubení elektrody musí být před
zašroubováním dostatečně kluzké
- postačí jeho zvlhčení vodou.
Uvolnění držáku elektrod:
• Držák elektrod (2) se uvolní otočením
bajonetového uzávěru (1) vlevo.
Zabudování elektrod (y):
• Vyšroubujte záslepku (4)
• Odstraňte záslepku (3)
• Našroubujte elektrodu (5)
5
4
3
