Technische Daten; Umgebung; Prozess - Endress+Hauser Cleanfit P CPA472 Betriebsanleitung

Cleanfit P CPA472
Umgebungstemperatur
Prozessdruck
Prozesstemperatur
Druck-Temperaturdia-
gramm
Strömungsgeschwindig-
keit des Mediums
Endress+Hauser
8

Technische Daten

8.1

Umgebung

Die Umgebungstemperatur darf nicht unter 0 °C (32 °F) fallen.
Die maximal zulässige Temperatur für die elektrischen Endlagenschalter (NAMUR-Typ) ist 90 °C
(194 °F).
8.2

Prozess

0 ... max. 4 bar (0 ... max. 58 psi) Überdruck bei manueller Betätigung
0 ... 6 bar (0 ... 87 psi) Überdruck bei 20 °C (68 °F) bei pneumatischer Betätigung
0 ... 80 °C (32 ... 176 °F) in PVDF
0 ... 60 °C (32 ... 140 °F) in PP
p [psi] p [bar]
87 6
58 4
0 0

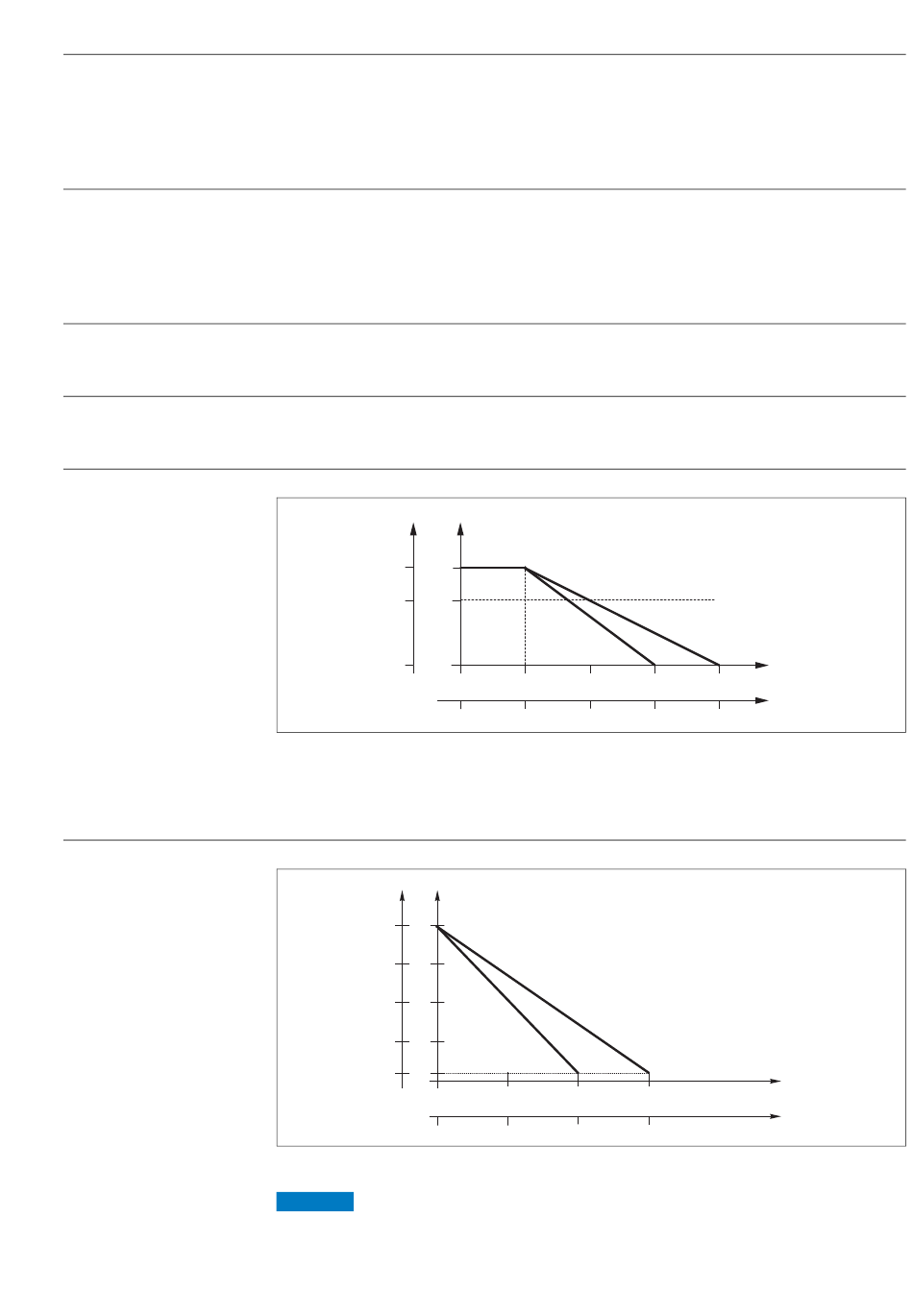

Abb. 25: Druck-Temperatur-Diagramm
A PVDF
B PP
[ft/s] [m/s]
2
6.56
3.28 1
0.33
0.1
20
68
Abb. 26: Strömungsgeschwindigkeit des Mediums in Abhängigkeit der Mediumstemperatur
HINWEIS
Messfehler durch zu hohe Strömungsgeschwindigkeit
• Achten Sie darauf, dass eine Anströmung von 2 m/s nicht überschritten wird.
0 20
40
32
68 104
PVDF
PP
60
140
Technische Daten
B
A
T[°C]
60 80
T[°F]
140 176
T [°C]
80
T [°F]
176
a0008346
a0008347
35
