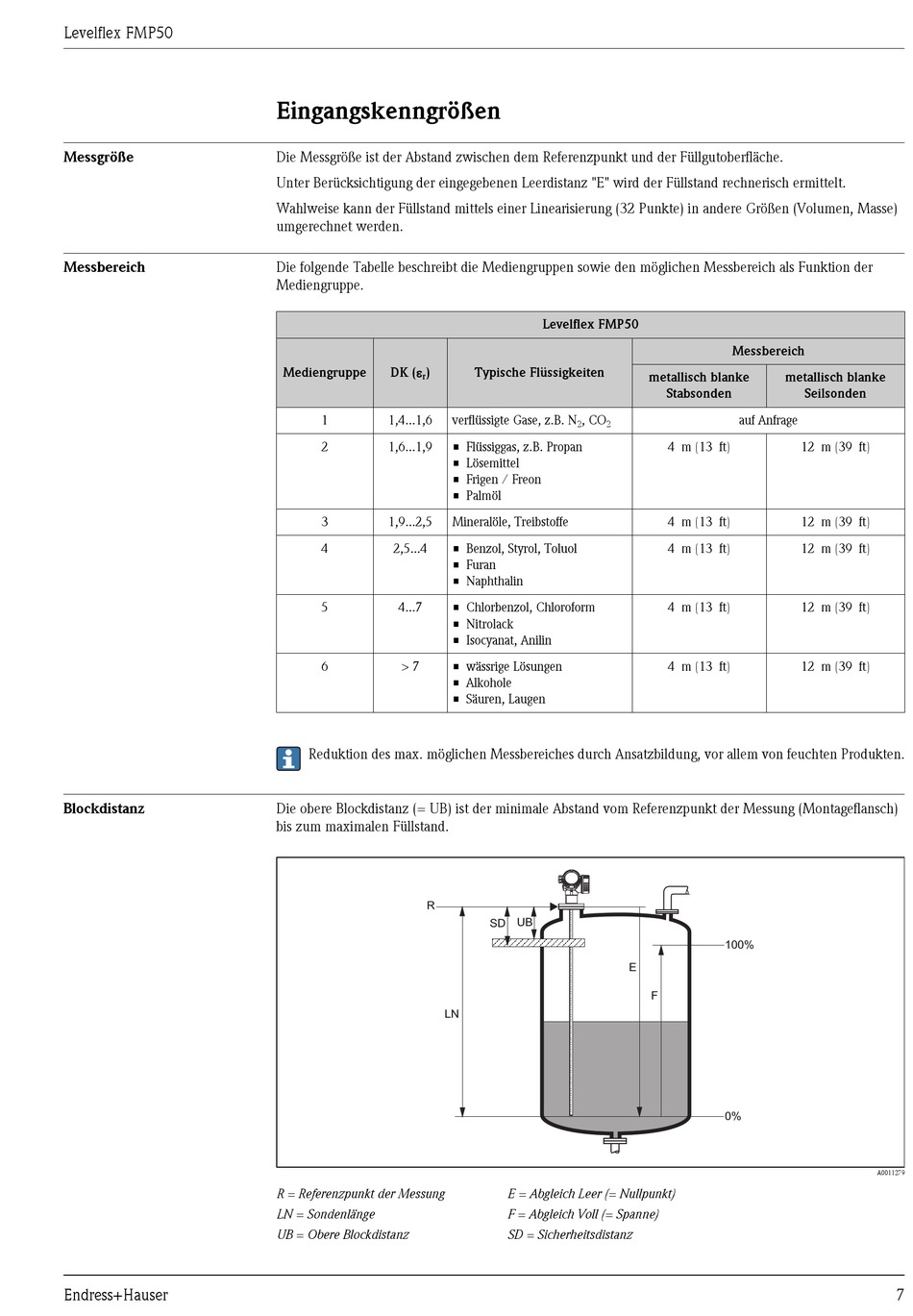

Eingangskenngrößen; Messgröße; Messbereich; Blockdistanz - Endress+Hauser Levelflex FMP50 Technische Information

Levelflex FMP50
Messgröße

Messbereich

Blockdistanz

Endress+Hauser
Eingangskenngrößen
Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche.
Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechnerisch ermittelt.
Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen, Masse)
umgerechnet werden.
Die folgende Tabelle beschreibt die Mediengruppen sowie den möglichen Messbereich als Funktion der
Mediengruppe.
Mediengruppe
DK (e )
r
1 1,4...1,6
2 1,6...1,9
3 1,9...2,5
4 2,5...4
5 4...7
6 > 7
Reduktion des max. möglichen Messbereiches durch Ansatzbildung, vor allem von feuchten Produkten.
Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montageflansch)
bis zum maximalen Füllstand.
R
LN
R = Referenzpunkt der Messung
LN = Sondenlänge
UB = Obere Blockdistanz
Levelflex FMP50
Typische Flüssigkeiten
verflüssigte Gase, z.B. N , CO
2 2
• Flüssiggas, z.B. Propan
• Lösemittel
• Frigen / Freon
• Palmöl
Mineralöle, Treibstoffe
• Benzol, Styrol, Toluol
• Furan
• Naphthalin
• Chlorbenzol, Chloroform
• Nitrolack
• Isocyanat, Anilin
• wässrige Lösungen
• Alkohole
• Säuren, Laugen
UB
SD
E = Abgleich Leer (= Nullpunkt)
F = Abgleich Voll (= Spanne)
SD = Sicherheitsdistanz
Messbereich
metallisch blanke metallisch blanke
Stabsonden
auf Anfrage
4 m (13 ft) 12 m (39 ft)
4 m (13 ft) 12 m (39 ft)
4 m (13 ft) 12 m (39 ft)
4 m (13 ft) 12 m (39 ft)
4 m (13 ft) 12 m (39 ft)
100%
E
F
0%
Seilsonden
A0011279
