Invacare® Ultra Low Maxx von Motion Concepts

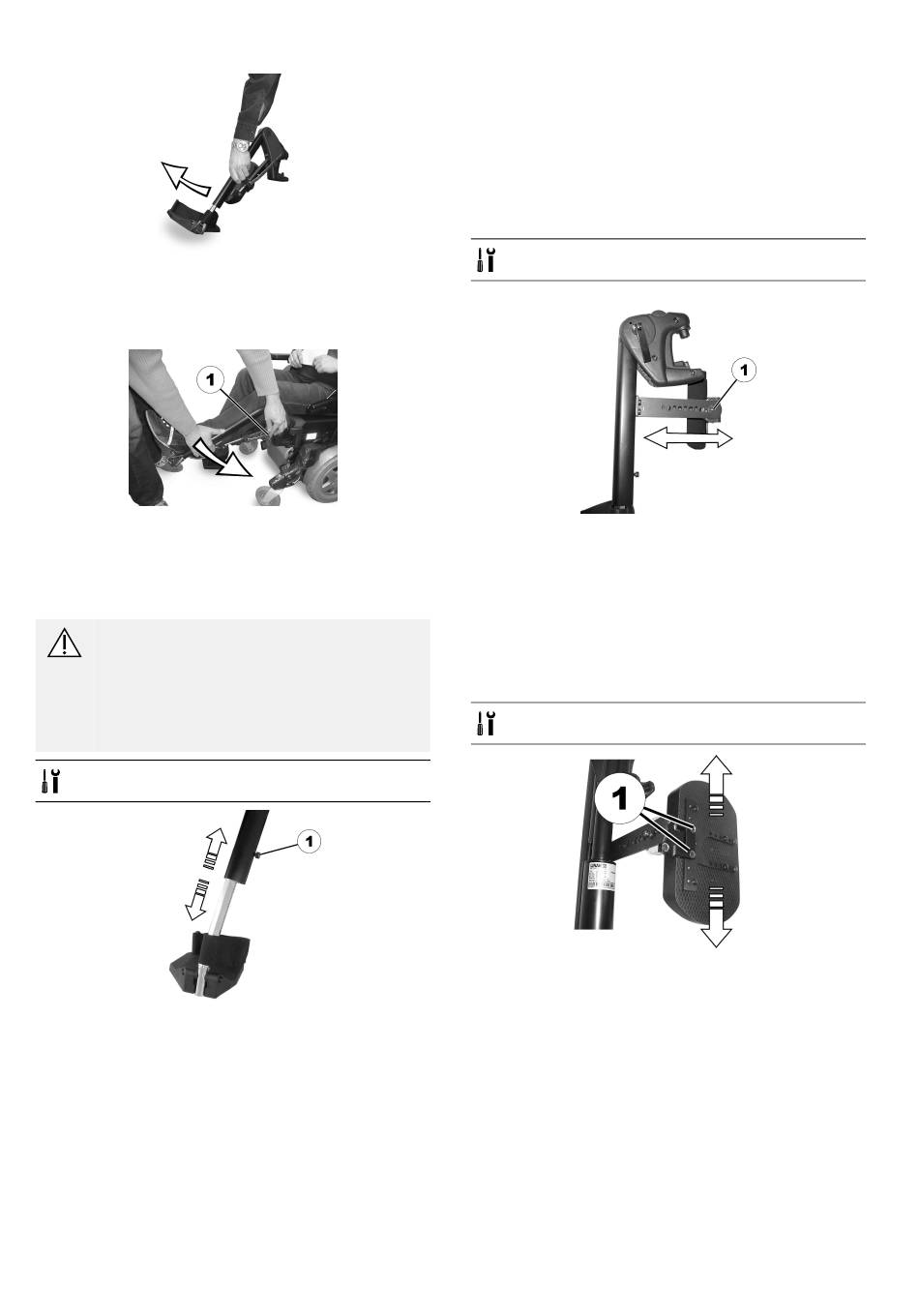

Anheben
1. Beinstütze hochziehen, bis der gewünschte Winkel
erreicht ist.
Absenken
1. Beinstütze im Fußplattenbereich halten, seitlichen
Verstellhebel ziehen (1) und Beinstütze langsam
absenken.
10.6.3 Länge der Beinstütze einstellen
VORSICHT!
Verletzungsgefahr durch falsche Einstellung
von Fußrasten und Beinstützen
– Vor und während jeder Fahrt muss unbedingt
darauf geachtet werden, dass die Beinstützen
weder die Schwenkräder noch den Boden
berühren.
• 5-mm–Innensechskantschlüssel
80
1. Lösen Sie die Schrauben (1) mit dem
Innensechskantschlüssel.
2. Stellen Sie die gewünschte Länge ein.
3. Drehen Sie die Schrauben wieder fest.

10.6.4 Tiefe der Wadenplatte einstellen

Die Tiefe der Wadenplatte kann über das Halteblech
eingestellt werden. Die Lochkombinationen des Halteblechs
erlauben 5 verschiedene Tiefeneinstellungen.
• 10-mm–Maulschlüssel
1. Mutter (1) mit dem Gabelschlüssel lösen und
entfernen.
2. Gewünschte Tiefe einstellen. Beachten Sie dabei bitte,
dass die runden Löcher für die Halteschraube der
Wadenplatte vorgesehen sind, die länglichen Löcher
für den Metallstift ohne Gewinde.
3. Mutter wieder aufschrauben und festdrehen.
10.6.5 Höhe der Wadenplatte einstellen
• 4-mm–Innensechskantschlüssel
1. Schrauben (1) mit dem Innensechskantschlüssel lösen.
2. Gewünschte Position einstellen.
3. Schrauben wieder festdrehen.
1588641-F
