Invacare G50 Serviceanleitung

Vorschau ausblenden Andere Handbücher für G50:
Inhaltsverzeichnis

Werbung

Quicklinks

Invacare
G50
®

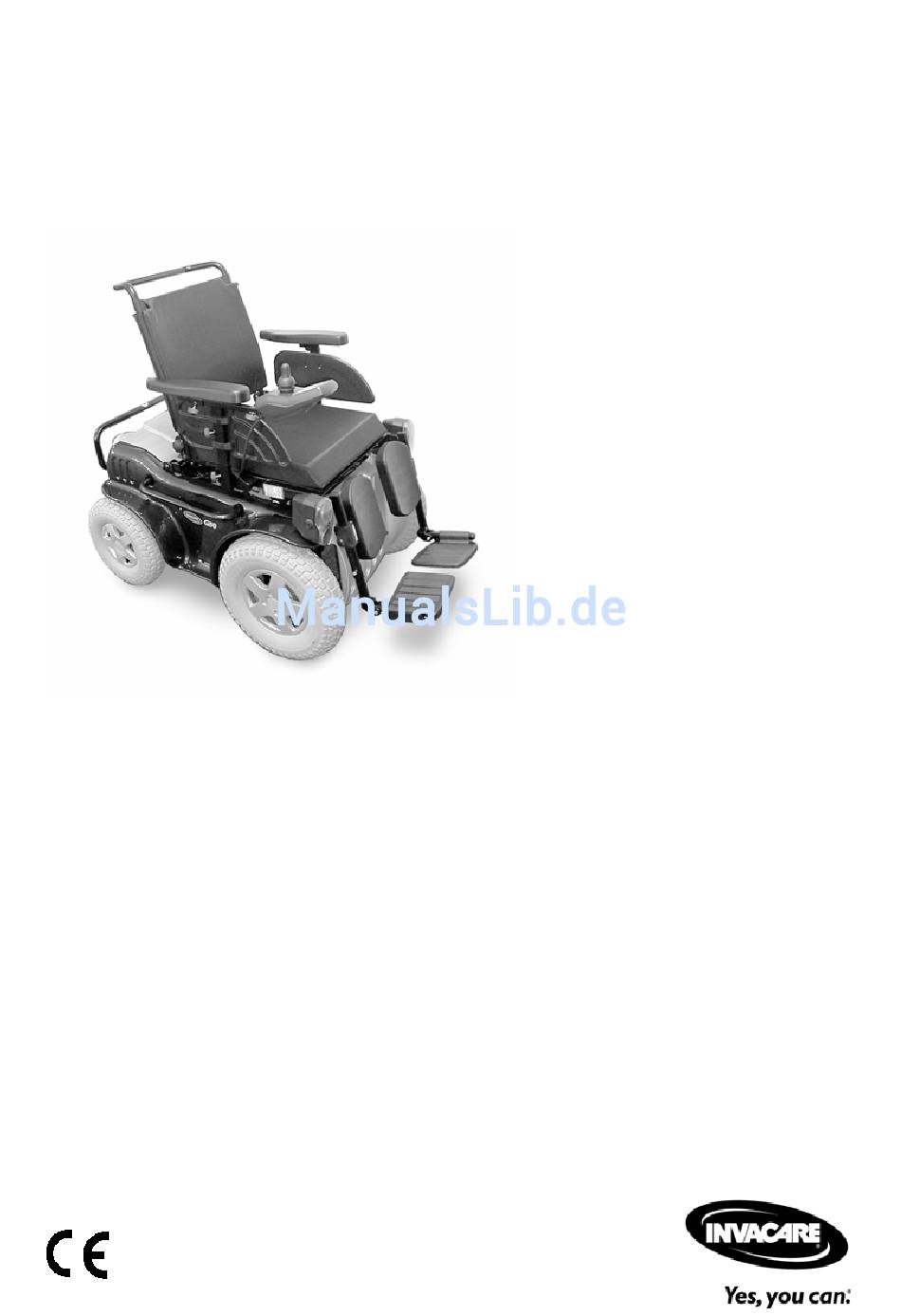

SERVICE ANLEITUNG
Ausgabe: 20.03.11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare G50

Inhaltszusammenfassung für Invacare G50

  • Seite 1 Invacare ® SERVICE ANLEITUNG Ausgabe: 20.03.11...

  • Seite 2: Serviceadressen

    ® Service Anleitung Invacare - G50 In dieser Anleitung finden Sie Hinweise über: Prüfarbeiten Reparaturarbeiten Diese Anleitung ist Bestandteil der Gebrauchsanweisung. Serviceadressen +43 6232 5 53 50 Invacare Austria GmbH Fax: +43 6232 5 53 54 Herzog Odilostrasse 101 info@invacare-austria.com...
  • Seite 3 +44 (0)1656 77 62 20 Pencoed uk@invacare.com Bridgend CF35 5HZ WWW: www.invacare.co.uk United Kingdom +39 0445 38 00 59 Invacare Mecc San s.r.l. Fax: +39 0445 38 00 34 Via dei Pini, 62 italia@invacare.com I - 36016 Thiene (VI) WWW: www.invacare.it...
  • Seite 4 ® Service Anleitung Invacare - G50 (Kundtjänst): +46 (0)8 761 70 90 Återförsäljare: Fax (Kundtjänst): +46 (0)8 761 81 08 Invacare® AB sweden@invacare.com Fagerstagatan 9 S-163 91 Spånga finland@invacare.com WWW: www.invacare.se Sverige MÖLNDAL Tillverkare:  : +46 (0)31 86 36 00 Invacare®...

  • Seite 5: Inhaltsverzeichnis

    ® Invacare - G50 Service Anleitung Inhaltsverzeichnis Kapitel Seite INHALTSVERZEICHNIS EINLEITUNG Allgemeine Hinweise Hinweise zum Transport Definition und Darstellung von Hinweisen und Sicherheitshinweisen in dieser Anleitung Verwendete Gefahrensymbole und Symbole Abbildungen in dieser Anleitung SICHERHEITS- UND MONTAGEHINWEISE Vor allen Inspektions- und Reparaturarbeiten Persönliche Schutzausrüstung...
  • Seite 6 ® Service Anleitung Invacare - G50 Seitenverkleidung austauschen 7.4.1 Sitz in Servicestellung bringen 7.4.2 Heckverkleidung abnehmen 7.4.3 Seitenverkleidung abmontieren 7.4.4 Montage Scheinwerfer austauschen 7.5.1 Sitz in Servicestellung bringen 7.5.2 Scheinwerfer demontieren 7.5.3 Montage Motor austauschen 7.6.1 Demontage 7.6.2 Montage Schwinge hinten austauschen / Spur und Sturz einstellen 7.7.1...
  • Seite 7 ® Invacare - G50 Service Anleitung 7.18 Fahrpult links/rechts umrüsten 7.18.1 Sitz in Servicestellung bringen 7.18.2 Umrüstung 7.19 Reifenpanne beheben 7.19.1 Reifenpanne reparieren (pneumatische Bereifung Typ 4.00-8") 7.19.2 Reifenpanne reparieren (pneumatische Bereifung Typ 3.10/4.50-6) 7.20 Haltegurt austauschen 7.21 Prüfen eines Verstellmotors...

  • Seite 8: Einleitung

    Wartungs- oder Instandsetzungsarbeiten resultieren, führen zum Ausschluss der Haftung seitens INVACARE. • Wenden Sie sich bei Problemen und Fragen bitte an den Invacare® Service. Hinweise zum Transport • Muss das Elektrofahrzeug für eine größere Reparatur zum Hersteller geschickt werden, sollte zum Transport immer die Originalverpackung verwendet werden.

  • Seite 9: Definition Und Darstellung Von Hinweisen Und Sicherheitshinweisen In Dieser Anleitung

    ® Invacare - G50 Service Anleitung Definition und Darstellung von Hinweisen und Sicherheitshinweisen in dieser Anleitung In dieser Anleitung werden verschiedene Arten von Hinweisen und Signalworten benutzt: GEFAHR! Mit dem Signalwort „GEFAHR!“ wird auf unmittelbare Gefahren hingewiesen. • In der kursiv geschriebenen Zeile wird auf Handlungen hingewiesen, die zur Vermeidung solcher Gefahren dienen.

  • Seite 10: Verwendete Gefahrensymbole Und Symbole

    ® Service Anleitung Invacare - G50 Verwendete Gefahrensymbole und Symbole In dieser Anleitung werden verschiedene Arten von Warnsymbolen und Symbolen benutzt: Allgemeine Gefahren Dieses Symbol warnt vor allgemeinen Gefahren. • Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden.

  • Seite 11: Abbildungen In Dieser Anleitung

    ® Invacare - G50 Service Anleitung Abbildungen in dieser Anleitung Die Detailabbildungen in dieser Anleitung enthalten Ziffern zur Kennzeichnung der verschiedenen Bauteile. Bauteilziffern in den Texten und Schrittanleitungen beziehen sich immer auf die davor stehende Abbildung.

  • Seite 12: Sicherheits- Und Montagehinweise

    ® Service Anleitung Invacare - G50 Sicherheits- und Montagehinweise Diese Sicherheitshinweise dienen dem Arbeitsschutz und der Unfallverhütung und müssen unbedingt beachtet werden. Vor allen Inspektions- und Reparaturarbeiten • Lesen und beachten Sie dieses Reparaturhandbuch und die zugehörige Bedienungsanleitung! • Beachten Sie die Mindestqualifikation für die Durchführung der Arbeiten (siehe Kapitel "Allgemeine Hinweise”)!
  • Seite 13 • Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! • Invacare® liefert alle Elektrofahrzeuge ab Werk mit einem Standard-Fahrprogramm aus. Eine Gewährleistung für das sichere Fahrverhalten des Elektrofahrzeugs - insbesondere die Kippstabilität - kann von Invacare® nur für dieses Standard-Fahrprogramm übernommen...

  • Seite 14: Anzugsmomente

    ® Service Anleitung Invacare - G50 Anzugsmomente Die in der nachfolgenden Liste aufgeführten Anzugsmomente richten sich nach den Gewindedurchmessern für die Muttern und Bolzen, für die keine bestimmten Werte festgelegt wurden. Alle Werte setzen trockene und entfettete Gewinde voraus. Gewinde...

  • Seite 15: Anordnung Der Baugruppen Und Bauteile

    ® Invacare - G50 Service Anleitung Anordnung der Baugruppen und Bauteile Unter dem Sitz: 1) Batterien 2) Hauptsicherung 3) Antrieb Unter der hinteren Abdeckung 4) CLAM (Combined Light and Actuator Module) (nur vorhanden, wenn Rollstuhl mit elektrischen Verstelloptionen ausgestattet ist)

  • Seite 16: Wartungsplan (1X Jährlich)

    ® Service Anleitung Invacare - G50 Wartungsplan (1x jährlich) Bauteil Kontrolle Maßnahme Sitzeinheit • Beschädigung / • Austauschen Armlehnen / Verschleiß Armlehnenpolster • Fester Sitz aller • Festdrehen Verschraubungen • Beschädigung / • Austauschen Rückenlehne (Polster / Verschleiß Bespannung) • Beschädigung / •...
  • Seite 17 Steckverbindungen zusammenstecken (siehe prüfen "Kabel prüfen" auf Seite • Fester Sitz der • Festdrehen Verschraubungen • Funktion • An Invacare zur Reparatur einschicken, ggf. austauschen (siehe "ACS-Fahrpult austauschen" auf Seite • Glühlampen defekt • Austauschen Beleuchtung • Gehäuse / Glas •...
  • Seite 18 ® Service Anleitung Invacare - G50 Bauteil Kontrolle Maßnahme Lenkmechanismus • Beschädigung • Austauschen Spurstangen / Spurstangenköpfe • Fester Sitz der • Festdrehen Verschraubungen • Funktion • Steckverbindung des Servo Servokabels auf festen Sitz prüfen, ggf. Kabel oder Servo austauschen •...

  • Seite 19: Betriebsstörungen

    ® Invacare - G50 Service Anleitung Betriebsstörungen Betriebsstörungen beim Rollstuhl mit ACS Gehen Sie bitte bei Problemen mit dem Rollstuhl wie folgt vor: • Werten Sie zunächst die mögliche Störungsursache anhand der nachfolgenden Tabellen aus. • Kontrollieren Sie die Statusanzeige am Fahrpult. Werten Sie den blinkenden Fehlercode aus.
  • Seite 20 ® Service Anleitung Invacare - G50 PROBLEM ANDERE MÖGLICHE LÖSUNG DOKUMENTATION SYMPTOME URSACHE • Batterien Keine Rollstuhl Batterien ggf. Siehe "Batterien ersetzen ruckelt im defekt austauschen" auf Seite Fahrbe-trieb (Spannung instabil) • Motor Antriebsmotor Siehe "Motor austauschen (en) ggf. defekt austauschen"...

  • Seite 21: Diagnose Von Störungen Mit Elektrischen Verstellmotoren

    ® Invacare - G50 Service Anleitung 6.1.2 Diagnose von Störungen mit elektrischen Verstellmotoren Werten Sie die Störungsursache bei einem elektrischen Verstellmotor anhand der nachfolgenden Tabelle aus: PROBLEM ANDERE MÖGLICHE LÖSUNG DOKUMENTATION SYMPTOME URSACHE • Licht-/ Elektrischer Fahrpult zeigt Licht-/ Siehe "Elektronik-...

  • Seite 22: Fehlercodes Und Diagnosecodes

    ® Service Anleitung Invacare - G50 6.1.3 Fehlercodes und Diagnosecodes 6.1.3.1 CLAM Statusanzeige des CLAM Leuchtdiode des CLAM leuchtet konstant: (sichtbar durch Loch (1)) CLAM funktioniert ordnungsgemäß. Leuchtdiode des CLAM ist aus: CLAM ist eventuell nicht angeschlossen. Steckverbindungen prüfen. Das Fahrpult könnte mit einem falschen Fahrprogramm programmiert sein (zum Beispiel nach Austausch des Fahrpults).
  • Seite 23 ® Invacare - G50 Service Anleitung Fahrpult Servo-Licht- Ursache Fehlerbehebung Statusanzeige LED Modul LED Blinkcode Blinkcode ACS Modul defekt • Defektes Modul ersetzen. Siehe "Elektronik- Komponenten austauschen" auf Seite Stecker am SLM (Servo-Licht- • Defektes Modul ersetzen. Modul) defekt, oder SLM Siehe "Elektronik-...
  • Seite 24 ® Service Anleitung Invacare - G50 Fahrpult Servo-Licht- Ursache Fehlerbehebung Statusanzeige LED Modul LED Blinkcode Blinkcode • Magnetbremse defekt oder Motor einkuppeln. Antrieb ausgekuppelt Elektronik aus- und wieder einschalten. • Verbindungsstecker prüfen. • Motor ersetzen. Siehe "Motor austauschen" auf Seite 40 •...
  • Seite 25 ® Invacare - G50 Service Anleitung Fahrpult Servo-Licht- Ursache Fehlerbehebung Statusanzeige LED Modul LED Blinkcode Blinkcode • CANH Fehler Buskabel / Datenleitungen auf Kurzschlüsse überprüfen. Auch ein offener Stromkreis oder ein Kurzschluss eines ACS- Moduls kann diesen Fehler verursachen. Siehe "Kabel prüfen" auf Seite 87 und "Elektronik-...

  • Seite 26: Reparaturarbeiten

    ® Service Anleitung Invacare - G50 Reparaturarbeiten Allgemeine Warnhinweise zu Montagearbeiten ACHTUNG! Sachschäden am Rollstuhl möglich! Es kann zu Kollisionen kommen, wenn Passscheiben bei Montagearbeiten an den Antriebsrädern entfernt werden! Häufig werden zum Ausgleich von Toleranzen Passscheiben zwischen Antriebswelle und Radnabe gelegt.

  • Seite 27: Montage

    ® Invacare - G50 Service Anleitung • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach vorne ziehen und entfernen. 7.2.2 Montage Die Montage erfolgt in umgekehrter Reihenfolge.

  • Seite 28: Verkleidung Hinten Austauschen / Rücklichter Austauschen

    ® Service Anleitung Invacare - G50 Verkleidung hinten austauschen / Rücklichter austauschen Voraussetzungen: • Gabelschlüssel 8 mm Hinweis Achten Sie bei der Demontage auf Kleinteile, wie Schrauben und Unterlegscheiben. Legen Sie alle Kleinteile so ab, dass sie in der richtigen Reihenfolge wieder montiert werden können.

  • Seite 29: Montage

    ® Invacare - G50 Service Anleitung Falls die Heckbeleuchtung wiederverwendet werden soll: • Befestigungsmutter (1) der Rücklichter mit dem Gabelschüssel 8 mm lösen und entfernen. • Rücklichter ausbauen. 7.3.2 Montage Die Montage erfolgt in umgekehrter Reihenfolge. Hinweis Achten Sie auf RECHTS und LINKS beim Verbinden der Steckverbindungen der...

  • Seite 30: Seitenverkleidung Austauschen

    ® Service Anleitung Invacare - G50 Seitenverkleidung austauschen Voraussetzungen: • Gabelschlüssel 8 mm • Innensechskantschlüssel 3 mm • Innensechskantschlüssel 6 mm • Seiteschneider • Kabelbinder • Kreuzschlitzschraubendreher Hinweis Achten Sie bei der Demontage auf Kleinteile, wie Schrauben und Unterlegscheiben. Legen Sie alle Kleinteile so ab, dass sie in der richtigen Reihenfolge wieder montiert werden können.
  • Seite 31 ® Invacare - G50 Service Anleitung ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw. Heckverkleidung nicht beschädigt werden. • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen.

  • Seite 32: Heckverkleidung Abnehmen

    ® Service Anleitung Invacare - G50 7.4.2 Heckverkleidung abnehmen Um an die hinteren Befestigungsschrauben der Seitenbügel heranzukommen, muss die Heckverkleidung entfernt werden. • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach hinten ziehen. • Steckverbindungen (1) der Heckbeleuchtung trennen.

  • Seite 33: Seitenverkleidung Abmontieren

    ® Invacare - G50 Service Anleitung 7.4.3 Seitenverkleidung abmontieren Mit Stockhalter • Befestigungsschrauben des Stockhalters mit dem Gabelschlüssel 8 mm lösen und entfernen. • Zusätzliche seitliche Befestigungsschraube der Seitenverkleidung (2, im Bild vom Stockhalter verdeckt) mit dem Innensechskantschlüssel 3 mm lösen und entfernen.
  • Seite 34 ® Service Anleitung Invacare - G50 • Befestigungsschrauben (1) des Scheinwerfers mit dem Kreuzschlitzschraubendreher lösen und entfernen. • Sowohl das Buskabel des Fahrpultes, als auch das Scheinwerferkabel werden von zwei Kabelclips auf der Unterseite des Rahmenprofils (von innen sichtbar) festgehalten.

  • Seite 35: Montage

    ® Invacare - G50 Service Anleitung • Stecker des Scheinwerferkabels an der Steckerplatine lösen und abziehen. • Scheinwerferkabel vorsichtig aus der Öffnung in der Seitenverkleidung herausziehen. • Seiteverkleidung entfernen. 7.4.4 Montage • Die Montage erfolgt in umgekehrter Reihenfolge. • Alle Kabel wieder mit Kabelbindern festmachen.

  • Seite 36: Scheinwerfer Austauschen

    ® Service Anleitung Invacare - G50 Scheinwerfer austauschen Voraussetzungen: • Innensechskantschlüssel 6 mm • Seiteschneider • Kabelbinder • Kreuzschlitzschraubendreher Hinweis Achten Sie bei der Demontage auf Kleinteile, wie Schrauben und Unterlegscheiben. Legen Sie alle Kleinteile so ab, dass sie in der richtigen Reihenfolge wieder montiert werden können.
  • Seite 37 ® Invacare - G50 Service Anleitung ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw. Heckverkleidung nicht beschädigt werden. • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen.

  • Seite 38: Scheinwerfer Demontieren

    ® Service Anleitung Invacare - G50 7.5.2 Scheinwerfer demontieren • Kabelbinder (1) des Scheinwerferkabels mit dem Seitenschneider durchschneiden. • Befestigungsschrauben (1) des Scheinwerfers mit dem Kreuzschlitzschraubendreher lösen und entfernen. • Sowohl das Buskabel des Fahrpultes, als auch das Scheinwerferkabel werden von zwei...

  • Seite 39: Montage

    ® Invacare - G50 Service Anleitung • Kabelbinder (1) mit dem Seitenschneider durchschneiden. • Stecker des Scheinwerferkabels an der Steckerplatine lösen und abziehen. • Scheinwerferkabel vorsichtig aus der Öffnung in der Seitenverkleidung herausziehen. 7.5.3 Montage • Die Montage erfolgt in umgekehrter Reihenfolge.

  • Seite 40: Motor Austauschen

    ® Service Anleitung Invacare - G50 Motor austauschen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! • Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! • Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
  • Seite 41 ® Invacare - G50 Service Anleitung Fest montierte Beinstützen entfernen • Befestigungsschraube mit dem Gabelschlüssel 13 mm lösen. • Beinstütze nach vorne herausziehen. • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach vorne ziehen und entfernen. • Feststellbremse (1) anziehen.
  • Seite 42 ® Service Anleitung Invacare - G50 • Rollstuhl mit Holzklötzen unter der Batteriewanne aufbocken. • Radnabenkappen der Antriebsräder mit dem kleine, flachen Schraubendreher vorsichtig abhebeln. • Radnabenmutter mit der Knarre/Nuss 19 mm entfernen. • Untere Befestigungsschraube der Stoßdämpfer mit zwei Gabelschüsseln 13 mm...
  • Seite 43 ® Invacare - G50 Service Anleitung • Antriebseinheit mit Holzklötzen gegen herunterfallen absichern. • Die Bremse wird durch vier Schrauben (1) gehalten. • Schrauben mit dem Innensechskantschlüssel mit Kugelkopf 3 mm lösen und entfernen. • Bremsen (1) auf beiden Seiten nach außen...
  • Seite 44 ® Service Anleitung Invacare - G50 • Haltebolzen der Antriebseinheit auf beiden Seiten mit dem Innensechskantschlüssel 8 mm und Knarre/Nuss 17 mm lösen und entfernen. • Befestigungsschraube des Massekabels (1) mit dem Innensechskantschlüssel 5 mm und dem Gabelschlüssel 10 mm lösen und entfernen.

  • Seite 45: Montage

    ® Invacare - G50 Service Anleitung VORSICHT: Quetschgefahr! Die Antriebseinheit ist sehr schwer. Verletzungsgefahr für die Hände! • Beachten Sie das hohe Gewicht. • Antriebseinheit kann jetzt nach vorne herausgenommen werden. 7.6.2 Montage Die Montage erfolgt in umgekehrter Reihenfolge. • Neue Antriebseinheit auf den Holzklötzen positionieren.
  • Seite 46 ® Service Anleitung Invacare - G50 • Bremse wieder auf die Antriebswelle setzten. • Passfederscheibe auf die Antriebswelle positionieren. • Der Abstand (1) zwischen der Passfederscheibe und der Bremse sollte auf allen Seiten etwa gleich sein (Sichtkontrolle). • Schrauben einsetzen und mit dem Innensechskantschlüssel mit Kugelkopf 3 mm...
  • Seite 47 ® Invacare - G50 Service Anleitung • Räder aufsetzen und festschrauben. • Die weitere Montage des Motors erfolgt in umgekehrter Reihenfolge wie die Demontage. • Motorkabel mit einem neuen Kabelbinder sichern. • Sicherstellen, dass die Antriebsräder festgeschraubt sind! • Bremse einstellen (siehe Kapitel "Bowdenzug der Feststellbremse austauschen / Bremse einstellen"...

  • Seite 48: Schwinge Hinten Austauschen / Spur Und Sturz Einstellen

    ® Service Anleitung Invacare - G50 Schwinge hinten austauschen / Spur und Sturz einstellen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! • Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! •...
  • Seite 49 ® Invacare - G50 Service Anleitung • Verkleidung nach oben und nach hinten ziehen. • Rollstuhl mit Holzklötzen unter der Batteriewanne aufbocken. Alle Räder müssen dabei Bodenfreiheit haben, und sich ungehindert drehen können. • Mutter (1) mit dem Gabelschlüssel 24 mm lösen, während die Achse (Passschraube)
  • Seite 50 ® Service Anleitung Invacare - G50 • Die äußere Steckbuchse (1) ist nicht mit Metallklebstoff gesichert sondern nur lose eingesetzt. • Steckbuchse (1) mit der Wasserpumpenzange lösen und entfernen. • Die innere Einsteckbuchse (1) ist mit Metallklebstoff eingesetzt und lässt sich nicht mehr aus dem Längslenker entfernen.

  • Seite 51: Montage

    ® Invacare - G50 Service Anleitung • Passschraube (Drehpunkt der Schwinge) (1, im Bild verdeckt) mit dem Innensechskantschlüssel 6 mm gegen durchdrehen kontern und die Mutter (2) mit dem Gabelschüssel 17 mm und lösen und entfernen. • Schraube herausziehen. • Längslenker entfernen.

  • Seite 52: Sturz Einstellen

    ® Service Anleitung Invacare - G50 7.7.3 Sturz einstellen Der optimale Radsturz beträgt +0,5° (positiver Sturz) und wird durch Drehen der Einsteckbuchse (1) mit dem Gabelschlüssel 38 mm eingestellt (alternativ kann ein Ringschlüssel oder eine Knarre mit 38 mm Nuss benutzt werden).
  • Seite 53 ® Invacare - G50 Service Anleitung Spur einstellen Die Spur wird mittels der Spurstange (1) eingestellt. • Kontermuttern (2 und 3) der Spurstange mit dem Gabelschlüssel 13 mm lösen. Bitte beachten: Die innere Kontermutter (3) hat ein Linksgewinde! • Spur mit der Aluminiumschiene prüfen. Dabei dient die Spur des Antriebsrades auf der selben Seite als Referenz.

  • Seite 54: Stoßdämpfer Vorne Austauschen

    ® Service Anleitung Invacare - G50 Stoßdämpfer vorne austauschen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! • Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! • Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
  • Seite 55 ® Invacare - G50 Service Anleitung Fest montierte Beinstützen entfernen • Befestigungsschraube mit dem Gabelschlüssel 13 mm lösen. • Beinstütze nach vorne herausziehen. • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach vorne ziehen und entfernen. • Feststellbremse (1) anziehen.
  • Seite 56 ® Service Anleitung Invacare - G50 • Radnabenkappen der Antriebsräder mit dem kleine, flachen Schraubendreher vorsichtig abhebeln. • Radnabenmutter mit der Knarre/Nuss 19 mm entfernen. • Rollstuhl mit Holzklötzen unter der Batteriewanne aufbocken. • Untere Befestigungsschraube der Stoßdämpfer mit zwei Gabelschüsseln 13 mm...
  • Seite 57 ® Invacare - G50 Service Anleitung • Abdeckkappe (1) der Befestigungsschraube des Stoßdämpfers mit dem flachen Schraubendreher abhebeln. • Obere Befestigungsschraube der Stoßdämpfer mit zwei Gabelschüsseln 13 mm lösen und entfernen. • Stoßdämpfer herausnehmen...

  • Seite 58: Montage

    ® Service Anleitung Invacare - G50 7.8.2 Montage ACHTUNG! Gefahr von Sachschäden. Die Feder des Stoßdämpfers muss immer unter Spannung stehen. • Verstellen Sie gegebenenfalls die Rändelmutter, um den Stoßdämpfer einzustellen. • Die Montage erfolgt in umgekehrter Reihenfolge. • Testfahrt durchführen.

  • Seite 59: Bowdenzug Der Feststellbremse Austauschen / Bremse Einstellen

    ® Invacare - G50 Service Anleitung Bowdenzug der Feststellbremse austauschen / Bremse einstellen Voraussetzungen: • Gabelschlüssel 8 mm • Gabelschlüssel 13 mm • Gabelschlüssel 10 mm • Innensechskantschlüssel 3 mm • Innensechskantschlüssel 6 mm • Kreuzschlitzschraubendreher • Seitenschneider • Kabelbinder •...
  • Seite 60 ® Service Anleitung Invacare - G50 • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach vorne ziehen und entfernen. • Rändelschrauben (A) der Heckverkleidung herausdrehen. • Verkleidung nach oben und nach hinten ziehen.
  • Seite 61 ® Invacare - G50 Service Anleitung Damit man an die Bowdenzüge der Feststellbremse herankommt, muss die Seitenverkleidung auf der Seite, wo sich der Bremshebel befindet entfernt werden. • Kabelbinder (1) des Scheinwerferkabels mit dem Seitenschneider durchschneiden. • Befestigungsschrauben (1) des Scheinwerfers mit dem Kreuzschlitzschraubendreher lösen und...
  • Seite 62 ® Service Anleitung Invacare - G50 • Der Bremshebelkasten wird von vier Schrauben gehalten. Schrauben mit dem Innensechskantschlüssel 3 mm lösen und entfernen. • Bremshebelkasten abmontieren. • Muttern der Bowdenzug-Klemmschrauben (1) auf beiden Seiten mit dem Gabelschlüssel 10 mm lösen, so dass die Stahlseile der Bowdenzüge nicht unter...

  • Seite 63: Montage

    ® Invacare - G50 Service Anleitung 7.9.2 Montage • Die Montage erfolgt in umgekehrter Reihenfolge. • Bowdenzüge mit neuen Kabelbindern sichern. 7.9.3 Feststellbremse einstellen Nach dem Austausch eines Bowdenzuges, muss die Feststellbremse eingestellt werden. • Rollstuhl mit Holzklötzen unter der Antriebseinheit aufbocken.
  • Seite 64 ® Service Anleitung Invacare - G50 • Rad mit der Hand kräftig drehen. Dabei aufmerksam lauschen, ob die Bremse schleift. • Falls die Bremse schleift, Justierschraube (1) des Bowdenzugs schrittweise hereindrehen, bis die Schleifgeräusche weg sind. • Justierschraube durch Festdrehen der Kontermutter (2) mit einem Gabelschlüssel 8 mm fixieren.

  • Seite 65: Bowdenzug Der Entkupplung Austauschen

    ® Invacare - G50 Service Anleitung 7.10 Bowdenzug der Entkupplung austauschen Voraussetzungen: • Gabelschlüssel 6 mm • Gabelschlüssel 8 mm • Gabelschlüssel 13 mm • Innensechskantschlüssel 3 mm • Innensechskantschlüssel 6 mm • Kreuzschlitzschraubendreher • Kleiner, flacher Schraubendreher • Seitenschneider •...
  • Seite 66 ® Service Anleitung Invacare - G50 • Motoren Einkuppeln: Entkupplungshebel nach hinten drücken. • Rändelschrauben (A) herausdrehen. • Verkleidung nach oben und nach vorne ziehen und entfernen. • Rändelschrauben (A) der Heckverkleidung herausdrehen.
  • Seite 67 ® Invacare - G50 Service Anleitung • Verkleidung nach oben und nach hinten ziehen. Damit man an den Bowdenzug der Entkupplung herankommt, muss die Seitenverkleidung auf der Seite, wo sich der Entkupplungshebel befindet entfernt werden. • Kabelbinder (1) des Scheinwerferkabels mit dem Seitenschneider durchschneiden.
  • Seite 68 ® Service Anleitung Invacare - G50 • Befestigungsschrauben (1) der Brems- und Entkupplungshebeln mit dem Kreuzschlitzschraubendreher lösen und entfernen. • Der Entkupplungshebelkasten wird von vier Schrauben gehalten. Schrauben mit dem Innensechskantschlüssel 3 mm und Gabelschlüssel 8 mm lösen und entfernen.

  • Seite 69: Montage

    ® Invacare - G50 Service Anleitung • Bowdenzug aus dem Exzenter herauslösen. 7.10.2 Montage • Die Montage erfolgt in umgekehrter Reihenfolge. • Bowdenzug mit neuen Kabelbindern sichern.

  • Seite 70: Sitzträger (Ebas) Austauschen

    ® Service Anleitung Invacare - G50 7.11 Sitzträger (EBAS) austauschen Voraussetzungen: • Gabelschlüssel 10 mm • 2x Gabelschlüssel 13 mm • Innensechskantschlüssel 4 mm • Innensechskantschlüssel 6 mm • Kleiner, flacher Schraubendreher • Cuttermesser • Mittelfester Schraubensicherungslack, wie Loctite 243 oder OmniFit 100M Hinweis Achten Sie bei der Demontage auf Kleinteile, wie Schrauben und Unterlegscheiben.
  • Seite 71 ® Invacare - G50 Service Anleitung ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw. Heckverkleidung nicht beschädigt werden. • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen.

  • Seite 72: Demontage

    ® Service Anleitung Invacare - G50 7.11.2 Demontage Abschwenkbare Beinstützen entfernen • Entrieglungsknopf (1) drücken und Fußstütze nach außen schwenken. • Fußstütze nach oben entfernen. Fest montierte Beinstützen entfernen • Befestigungsschraube mit dem Gabelschlüssel 13 mm lösen. • Beinstütze nach vorne herausziehen.
  • Seite 73 ® Invacare - G50 Service Anleitung • Buskabel aus den Kabelclips unter der Sitzkante vorsichtig herausziehen. • Wiederverwendbare Kabelbinder (1) durch Herunterdrücken der Arretierungslasche öffnen und soweit lockern, dass der Stecker des Buskabel durchgezogen werden kann. • Buskabel herausziehen. • Sitzkissen abziehen (wird von Klettstreifen...
  • Seite 74 ® Service Anleitung Invacare - G50 • Untere dem Sitzkissen befinden sich die sechs Schrauben, die die Sitzplatte am Sitzrahmen befestigen. • Vier davon sind (1) von Klettstreifen bedeckt. Weitere zwei Schrauben im hinteren Bereich der Sitzplatte sind frei zugänglich.
  • Seite 75 ® Invacare - G50 Service Anleitung • Bevor die Befestigungsmuttern der Gasdruckfedern gelöst werden können, sollten vorher die vorderen Halteschrauben (1) der Seitenbügel mit einem Innensechskantschlüssel 6 mm gelöst und entfernt werden, damit der Sitzträger weiter nach vorne geschwenkt werden kann.

  • Seite 76: Montage

    ® Service Anleitung Invacare - G50 • Halteschrauben der hinteren Schwenkarme des Sitzträgers mit einem Innensechskantschlüssel 6 mm lösen und herausdrehen. • Die vorderen Halteschrauben des Sitzträgers befinden sich jeweils links und rechts unter dem Spritzschutz des Vorderrades. • Schrauben mit einem Innensechskantschlüssel 6 mm lösen und...

  • Seite 77: Elektronik-Komponenten Austauschen

    ® Invacare - G50 Service Anleitung 7.12 Elektronik-Komponenten austauschen Voraussetzungen: • Gableschlüssel 8 mm • Kreuzschlitzschraubendreher 7.12.1 Powermodul austauschen • Heckverkleidung abmontieren. • Alle Steckverbindungen des Powermoduls lösen. • Halteschrauben des Powermoduls mit dem Gabelschlüssel 8 mm lösen und entfernen.

  • Seite 78: Andere Elektronikkomponenten Austauschen

    ® Service Anleitung Invacare - G50 7.12.2 Andere Elektronikkomponenten austauschen CLAM (1) (nur vorhanden, wenn Rollstuhl mit elektrischen Verstelloptionen ausgestattet ist) • Steckverbindungen aller Kabel am CLAM lösen. • CLAM nach vorne schieben und herausenehmen. Servo-Licht-Modul (2) • Steckverbindungen aller Kabel am Servo- Licht-Modul lösen.

  • Seite 79: Batterien Austauschen

    ® Invacare - G50 Service Anleitung 7.13 Batterien austauschen VORSICHT! Verletzungsgefahr und Gefahr von Sachschäden bei unsachgemäßen Behandeln der Batterien! • Die Installation neuer Batterien darf nur von autorisiertem Fachpersonal ausgeführt werden. • Beachten Sie die Warnhinweise auf den Batterien.

  • Seite 80: Sitz Nach Vorne Schwenken

    ® Service Anleitung Invacare - G50 Voraussetzungen: • Schraubenschlüssel 11 mm • Innensechskantschlüssel 6 mm 7.13.1 Sitz nach vorne schwenken • Schrauben (1) auf beiden Seiten mit dem Innensechskantschlüssel lösen und entfernen. Der Entrieglungsknopf des Sitzes befindet sich vorne unter der Sitzkante (2).

  • Seite 81: Batterien Entfernen

    ® Invacare - G50 Service Anleitung • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen. Der Sitz rastet in dieser Position ein. • Sitz vorsichtig nach oben und nach vorne ziehen. Je nach Position der Sitzkantelung, bleibt der Sitz entweder in der rechts gezeigten Position stehen, oder er schwenkt weiter nach vorne.

  • Seite 82: Neue Batterien Anschließen

    ® Service Anleitung Invacare - G50 • Isolierschuh des blauen Batteriekabels (2) am Minuspol entfernen. • Batterieklemme lösen und Kabel entfernen. • Isolierschuh des roten Batteriekabels (3) am Pluspol entfernen. • Batterieklemme lösen und Kabel entfernen. • Haltegurte der Batterien öffnen.

  • Seite 83: Mit Beschädigten Batterien Richtig Umgehen

    ® Invacare - G50 Service Anleitung 7.13.4 Mit beschädigten Batterien richtig umgehen WARNUNG: Verätzungsgefahr! Verletzungsgefahr durch austretende Säure. • Tragen Sie beim Umgang mit Batterien säurefeste Schutzhandschuhe. • Tragen Sie beim Umgang mit Batterien eine Schutzbrille. Verhalten bei Austritt von Batteriesäure: •...

  • Seite 84: Hauptsicherung Prüfen Und Austauschen

    ® Service Anleitung Invacare - G50 7.14 Hauptsicherung prüfen und austauschen ACHTUNG: Feuergefahr! Bei einem Kurzschluss können sehr hohe Ströme auftreten, die zu Funkenbildung und Feuer führen können! • Verwenden Sie immer eine originale Streifensicherung mit zugelassener Stromstärke. • Falls die Hauptsicherung durchgebrannt ist, beheben Sie erst die Ursache, bevor Sie eine neue Sicherung einbauen.
  • Seite 85 ® Invacare - G50 Service Anleitung Der Entrieglungsknopf des Sitzes befindet sich vorne unter der Sitzkante (2). ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw.
  • Seite 86 ® Service Anleitung Invacare - G50 • Sitz vorsichtig nach oben und nach vorne ziehen. Je nach Position der Sitzkantelung, bleibt der Sitz entweder in der rechts gezeigten Position stehen, oder er schwenkt weiter nach vorne. • Der Sicherungshalter liegt oben auf den Batterien.

  • Seite 87: Kabel Prüfen

    ® Invacare - G50 Service Anleitung 7.15 Kabel prüfen Voraussetzungen: • Innensechskantschlüssel 6 mm • Hintere Verkleidung abnehmen. • Alle Kabel auf sichtbare Beschädigungen und Quetschstellen prüfen. Beschädigte Kabel ersetzen. • Vorsichtig an jedem Steckverbindung am CLAM (1), Powermodul (2) und Servo-Licht- Modul (3) ziehen.
  • Seite 88 ® Service Anleitung Invacare - G50 ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw. Heckverkleidung nicht beschädigt werden. • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen.
  • Seite 89 ® Invacare - G50 Service Anleitung • Batteriekabel (1) auf sichtbare Beschädigungen und Quetschstellen prüfen. Beschädigte Kabel ersetzen. • Elektronikverkleidung wieder montieren. • Sitz wieder in Fahrposition zurückschwenken und festschrauben. • Alle Funktionen des Fahrzeugs prüfen.

  • Seite 90: Acs-Fahrpult Austauschen

    WARNUNG! Jede Veränderung des Fahrprogramms kann das Fahrverhalten und die Kippstabilität des Rollstuhls beeinträchtigen! • Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! • Eine Gewährleistung für das sichere Fahrverhalten des Rollstuhls - insbesondere die Kippstabilität - kann von Invacare® nur für unveränderte Standard-Fahrprogramme übernommen werden!
  • Seite 91 ® Invacare - G50 Service Anleitung • Die Montage des Fahrpults erfolgt in umgekehrter Reihenfolge. • Das Fahrprogramm aktualisieren, falls neue Version vorhanden. • Das Fahrprogramm mit der Programmier- Software nach Bedarf anpassen. • Alle Funktionen des Fahrzeugs überprüfen.

  • Seite 92: Fahrprogramm Aktualisieren

    - G50 7.17 Fahrprogramm aktualisieren Die Fahrprogramme für Elektrorollstühle werden von Invacare® kontinuierlich weiterentwickelt und verbessert. Deshalb sollte grundsätzlich bei jeder Reparatur oder regelmäßigen Wartung geprüft werden, ob die Versionsnummer des Fahrprogramms aktuell ist. Falls eine neuere Version verfügbar ist, muss das Fahrprogramm aktualisiert werden. Die Vorgehensweise zum Aktualisieren des Fahrprogramms wird in der Bedienungsanleitung für die...

  • Seite 93: Fahrpult Links/Rechts Umrüsten

    Fahrpult links/rechts umrüsten Hinweis Falls der Elektrorollstuhl mit einem höhenverstellbaren, abschwenkbaren Fahrpulthalter ausgerüstet ist, muss zur Umrüstung ein entsprechender spiegelverkehrter Fahrpulthalter für die andere Seite von Invacare bestellt werden. Voraussetzungen: • Innensechskantschlüssel 6 mm Hinweis Achten Sie bei der Demontage auf Kleinteile, wie Schrauben und Unterlegscheiben. Legen Sie alle Kleinteile so ab, dass sie in der richtigen Reihenfolge wieder montiert werden können.
  • Seite 94 ® Service Anleitung Invacare - G50 ACHTUNG! Gefahr von Sachschäden am Rollstuhl durch unachtsames Kippen des Sitzes. • Achten Sie beim Kippen des Sitzes darauf, dass die Befestigungsteile des Rückenrahmens, die Seiten- bzw. Heckverkleidung nicht beschädigt werden. • Entrieglungsknopf drücken und den Sitz vorsichtig nach hinten kippen.

  • Seite 95: Umrüstung

    ® Invacare - G50 Service Anleitung 7.18.2 Umrüstung • Stecker (1) des Buskabels aus dem Fahrpult ziehen. • Buskabel aus den Kabelclips unter der Sitzkante vorsichtig herausziehen. • Wiederverwendbare Kabelbinder (1) durch Herunterdrücken der Arretierungslasche öffnen und soweit lockern, dass der Stecker des Buskabels durchgezogen werden kann.
  • Seite 96 ® Service Anleitung Invacare - G50 • Buskabel durch die Schlaufen der wiederverwendbaren Kabelbindern auf der anderen Seite durchstecken. • Buskabel in die Kabelclips unter der Sitzkante vorsichtig eindrücken. • Befestigungsschraube (1) des Fahrpulthalters herausdrehen. • Fahrpult mit Fahrpulthalter herausziehen.

  • Seite 97: Reifenpanne Beheben

    ® Invacare - G50 Service Anleitung 7.19 Reifenpanne beheben 7.19.1 Reifenpanne reparieren (pneumatische Bereifung Typ 4.00-8") Voraussetzungen: • Torx-Schraubenschlüssel TX-40 • Innensechskant-Schlüssel 5 mm • Reparaturkit für Schlauchreifen oder ein neuer Schlauch. • Talkumpuder Rad demontieren • Fahrzeug aufbocken (Holzklotz unter den Rahmen legen).
  • Seite 98 ® Service Anleitung Invacare - G50 • Felgenhälften von außen in die Decke wieder einlegen. • Schlauch mit etwas Luft füllen. • Zylinderkopfschrauben wieder einsetzen und Felge fest zusammenschrauben. Einquetschung des Schlauches vermeiden! • Genauen Sitz der Laufdecke kontrollieren. •...

  • Seite 99: Reifenpanne Reparieren (Pneumatische Bereifung Typ 3.10/4.50-6)

    ® Invacare - G50 Service Anleitung 7.19.2 Reifenpanne reparieren (pneumatische Bereifung Typ 3.10/4.50-6) Voraussetzungen: • Flacher Schraubendreher • Innensechskantschlüssel 10 mm • Gabelschlüssel 24 mm • Reparaturkit für Schlauchreifen oder ein neuer Schlauch. • Talkumpuder Rad demontieren • Fahrzeug aufbocken (Holzklotz unter den Rahmen legen).
  • Seite 100 ® Service Anleitung Invacare - G50 Reifenpanne reparieren VORSICHT: Explosionsgefahr! Beim Fahrzeug mit Luftbereifung explodiert das Rad, wenn nicht vor dem Entfernen des Rads die Luft herausgelassen wird! • Lassen Sie immer die Luft aus dem Rad, bevor Sie es entfernen. Drücken Sie den Stößel in der Mitte des Ventils ein.

  • Seite 101: Haltegurt Austauschen

    ® Invacare - G50 Service Anleitung 7.20 Haltegurt austauschen Voraussetzungen: • 10 mm Steckschlüssel • 4 mm Innensechskantschlüssel Haltegurt demontieren: • Entfernen Sie die Kunststoffkappe (5). • Lösen Sie Schraube (3) und die dazugehörige Mutter (in der Abbildung verdeckt) mit einem 4 mm Innensechskantschlüssel und einem 10 mm Steckschlüssel.

  • Seite 102: Prüfen Eines Verstellmotors

    ® Service Anleitung Invacare - G50 7.21 Prüfen eines Verstellmotors Benötigte Teile/Werkzeuge: • Multimeter • Den elektrischen Widerstand des Verstellmotors an der Steckverbindung prüfen. Falls dieser nahe an unendlich liegt, ist der Motor wahrscheinlich ausgebrannt. Liegt er unter 1Ω, dann hat...

  • Seite 103: Wiedereinsatz

    • Beachten Sie beim Umrüsten des Rollstuhls für den Wiedereinsatz unbedingt die Konfigurationstabelle. • Der Sitz muss bei einigen Sitzsystemen und -tiefen nach hinten versetzt werden! Gegebenfalls muss ein Sitzrahmen, der zwei Sitzpositionen ermöglicht von Invacare bestellt werden (als Ersatzteil erhältlich)! Hinweis! Benutzen Sie die verschiedenen Bohrlöcher im Sitzträger zum Einstellen der Sitzposition (vordere...
