Hansa Öl-und Gasbrenner GmbH

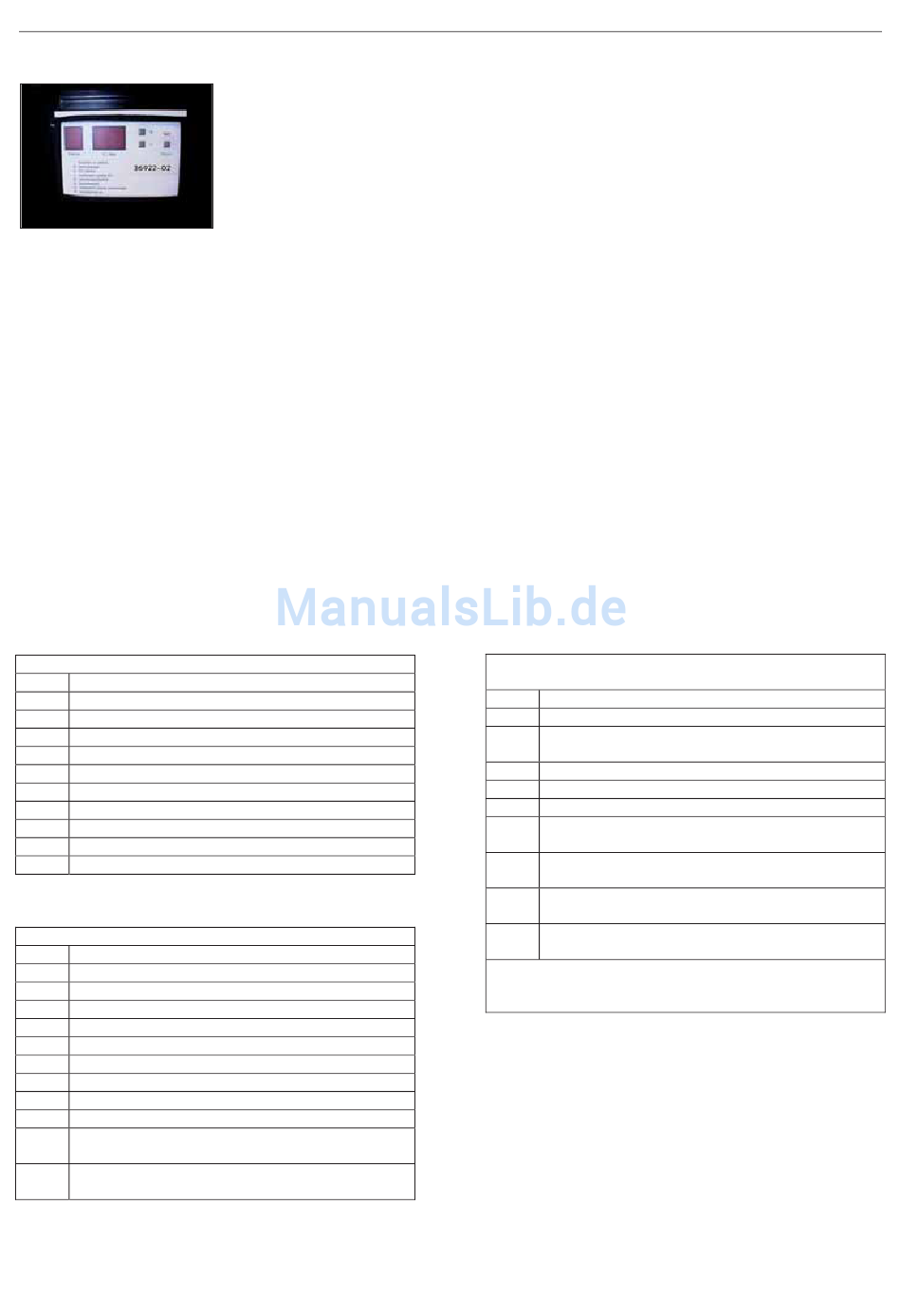

Display
Das Display besteht aus drei 7-Segment-LED und drei
dezimalen Punkten sowie drei Drucktasten.
Auf dem linken 7-Segmen- LED wird der Status oder der
Menüpunkt angezeigt.
Auf den beiden rechten 7-Segment-LEDs wird die
Temperatur, der Druck oder der Parameterwert angezeigt.
Zudem hat das Display 3 Tasten.
•
Set/Resettaste
•
- Taste
•
+Taste
Resettaste
Diese dient dazu, das Gerät zu entriegeln, sollte es zu einer
verriegelnden Störung kommen.
Der Benutzer sollte diese Taste bedienen. Nur wenn dieselbe
Störung wiederholt auftritt, sollte man sich mit dem
Fachbetrieb in Verbindung setzen.
Display-Kurzanzeigen
Anzeige bei normalem Betrieb (Daueranzeige)
O
Kein Wärmebedarf, Stand-by
C
Heizung Wärmebedarf, Brenner aus
C.
Heizung Wärmebedarf, Brenner an
P/C.
Heizung Wärmebedarf, Niedriglast Wasserdruck
C
Heizung Nachlauf Pumpe
D
Aufwärmen Brauchwasser, Brenner aus
d.
Aufwärmen Brauchwasser, Brenner an
B
Aufwärmen externer Speicher, Brenner aus
b.
Aufwärmen externer Speicher, Brenner an
O
Frostsicherung, Brenner aus
o.
Frostsicherung Brenner an
Anzeige Blockierung (Daueranzeige)
1
Zufuhrsensor unterbrochen
1.
Zufuhrsensor kurzgeschlossen
2
Rücklaufsensor unterbrochen
2.
Rücklaufsensor kurzgeschlossen
4
Abgassensor unterbrochen
6
Kaltwassersensor unterbrochen
6.
Kaltwassersensor kurzgeschlossen
A
Abgastemperatur > 80 ° C
H
Zufuhrsensor > 105 ° C
E
Interner Blockierfehler
P
Pumpentest / Startfunktion Blockierung /
Wasserdruck
nc
Fehler Brennerautomat, nur durch Spannung
an/aus zu entriegeln.
32
Die Klappe des Gehäuses
öffnen, um die Codes vom
Display ablesen zu können.
Installations- und Bedienungsanleitung
Anzeige Verriegelung (blinkend)
1
Fehler Zufuhr/Rückleitungssensor
2
zu viele Neustarts
3
Fehler Interne Regelung / Fehler A/D Konversion
/ externer Sensorfehler
5
Ventilatorfehler
7
Fehler Gasklappe
8
Flamme detektiert mit geschlossenem Gasventil
A
Abgastemperatur > 95 ° C
E
Fehler interne Verriegelung
H
Zufuhr Sensor > 105 ° C bei Brenner an
F
zu viele Zündungsversuche
Eine Verriegelung (blinkend) kann nur durch
Betätigen der Resettaste aufgehoben werden.
