Hansa Öl-und Gasbrenner GmbH
3.5.2. Modulierende Raumeinheit auf Klemmen (1) und (2)
Die modulierende Raumeinheit sollte in demselben Gebäude
wie das Gerät montiert werden.
Die Isolation der Anschlusskabel des
Wohnzimmerthermostats um etwa 5 mm abziehen. Die
freigelegten Enden der Anschlussdrähte in die Anschlüsse (1)
und (2) des Anschlussblocks einstecken. Darauf achten, dass
die Adern keinen Kurzschluss verursachen. Die Schrauben im
Anschlussblock festziehen.
Bei der Verwendung eines modulierenden Thermostats sollte
auch der Stecker auf der Platine richtig gepolt sein.
Um die Platine zu erreichen, ist das schwarze Gehäuse zu
entfernen.

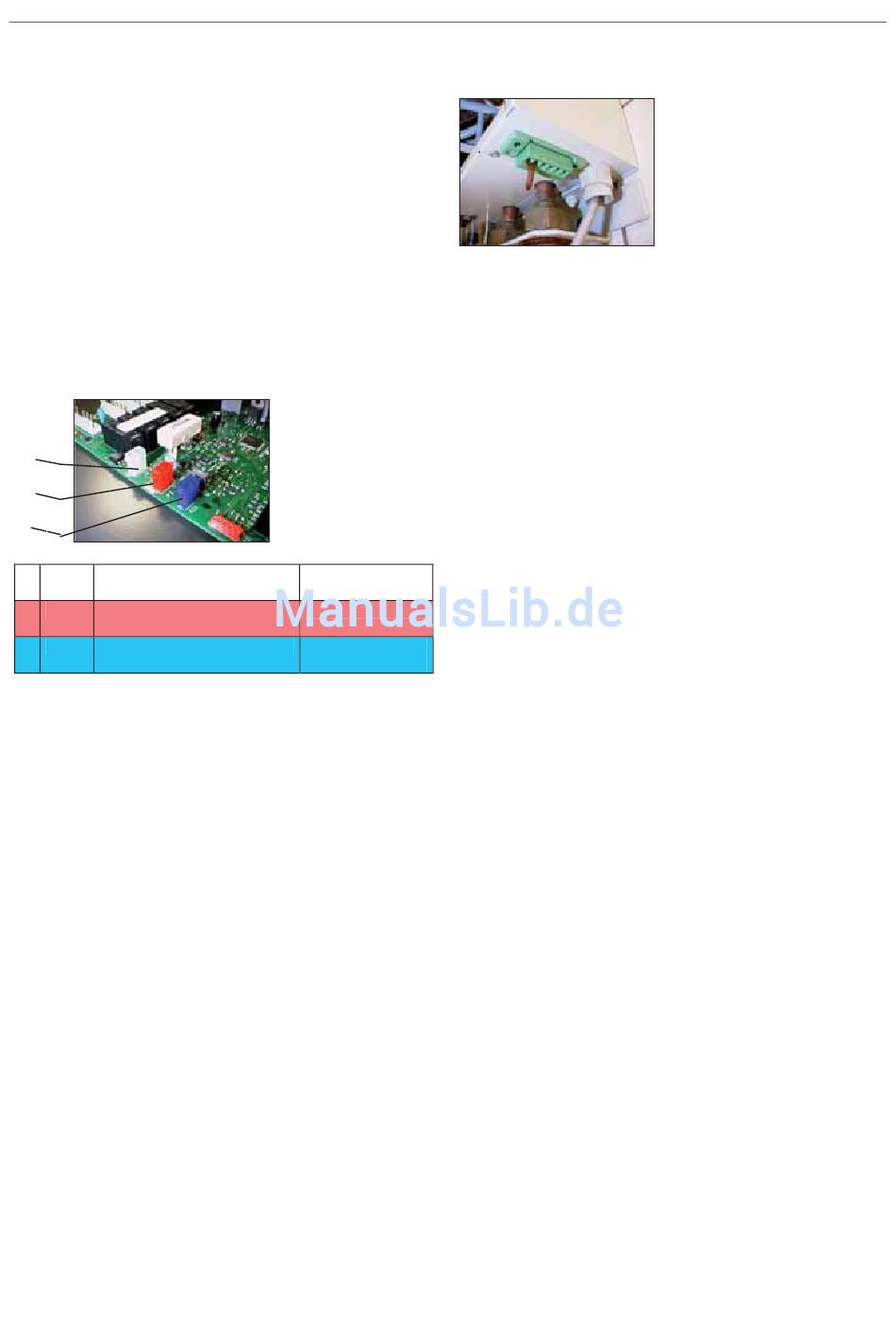

Den Stecker für die betreffende modulierende Raumeinheit
auf Klemme a, b oder c gemäß nachfolgender Abbildung
anschließen.
a
b
c
Weiß
Anschluss für einen An/Aus
a
Wohnzimmerthermostat
Rot
Anschluss für einen RS30
b
mit Hansa Protokoll
c
Blau
Opentherm Anschluss
3.5.3. Anschluss Außenfühler auf Klemmen (3) und (4)
Wenn ein Außenfühler angeschlossen wird, sollte dieser
Temperaturfühler ein NTC mit einem Widerstand von 12
kOhm bei 25° C sein.
Die Isolation der Anschlusskabel des Fühlers um etwa 5 mm
abziehen. Die freigelegte Enden der Anschlussdrähte in die
Anschlüsse (3) und (4) des Anschlussblocks einstecken,
siehe Abb. 8. Darauf achten, dass die Adern keinen
Kurzschluss verursachen. Die Schrauben im Anschlussblock
festziehen.
Wenn kein Außenfühler verwendet wird, können die Klemmen
(3) und (4) offen bleiben.
3.5.4. Anschluss Temperaturfühler für externen Speicher
auf Klemmen (5) und (6)
Wenn ein externer Speicher auf das Gerät angeschlossen
wird, sollte dieser Temperaturfühler ein NTC mit einem
Widerstand von 12 oder 10 kOhm bei 25° C sein. Im Menü des
Managers kann später die richtige Ausführung programmiert
werden.
Die Isolation der Anschlusskabel des Fühlers um etwa 5 mm
abziehen. Die freigelegten Enden der Anschlussdrähte in die
Anschlüsse (5) und (6) des Anschlussblocks einstecken,
siehe Abb. 8. Darauf achten, dass die Adern keinen
Kurzschluss verursachen. Die Schrauben im Anschlussblock
festziehen.

3.6. Montage Anschlussblock/Konnektor

3.7. Anbringen der Haube

Das Gehäuse in die dazu an der Geräteoberseite enthaltenen
Haken einhängen. Die Haube leicht nach Unten drücken, bis
diese bündig abschließt. Den Verschluss unten am Gehäuse
festziehen. Dazu einen Schlüssel SLW 24 verwenden.
24 Volt
EBV Raumregler
Honeywell oder
TEM Raumregler
Installations- und Bedienungsanleitung
Den Anschlussblock in den
Konnektor des Geräts
einstecken.
17
