Installations- und Bedienungsanleitung
Brennwertkessel; für externe Speicher geeignet...............15B
Brennwertkessel; für externe Speicher geeignet...............30B
Brennwertkessel (Heizung)...............................................15C
Brennwertkessel (Heizung)...............................................30C
Kombi-Brennwertkessel (Heizung + Brauchwasser).........30K
=Anleitung Compact 3000 15_30 - D000129006 [MV011203].doc

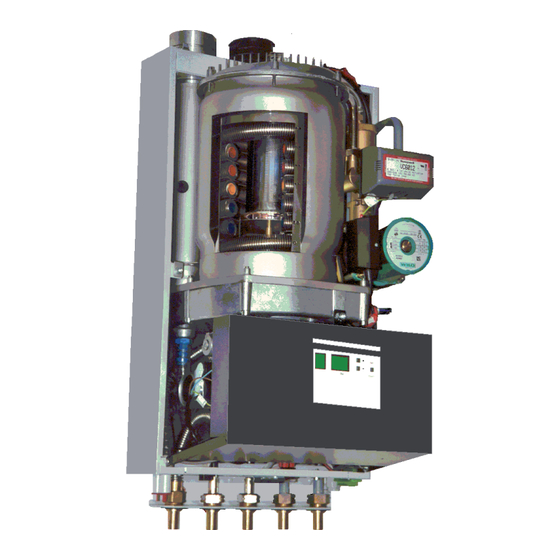

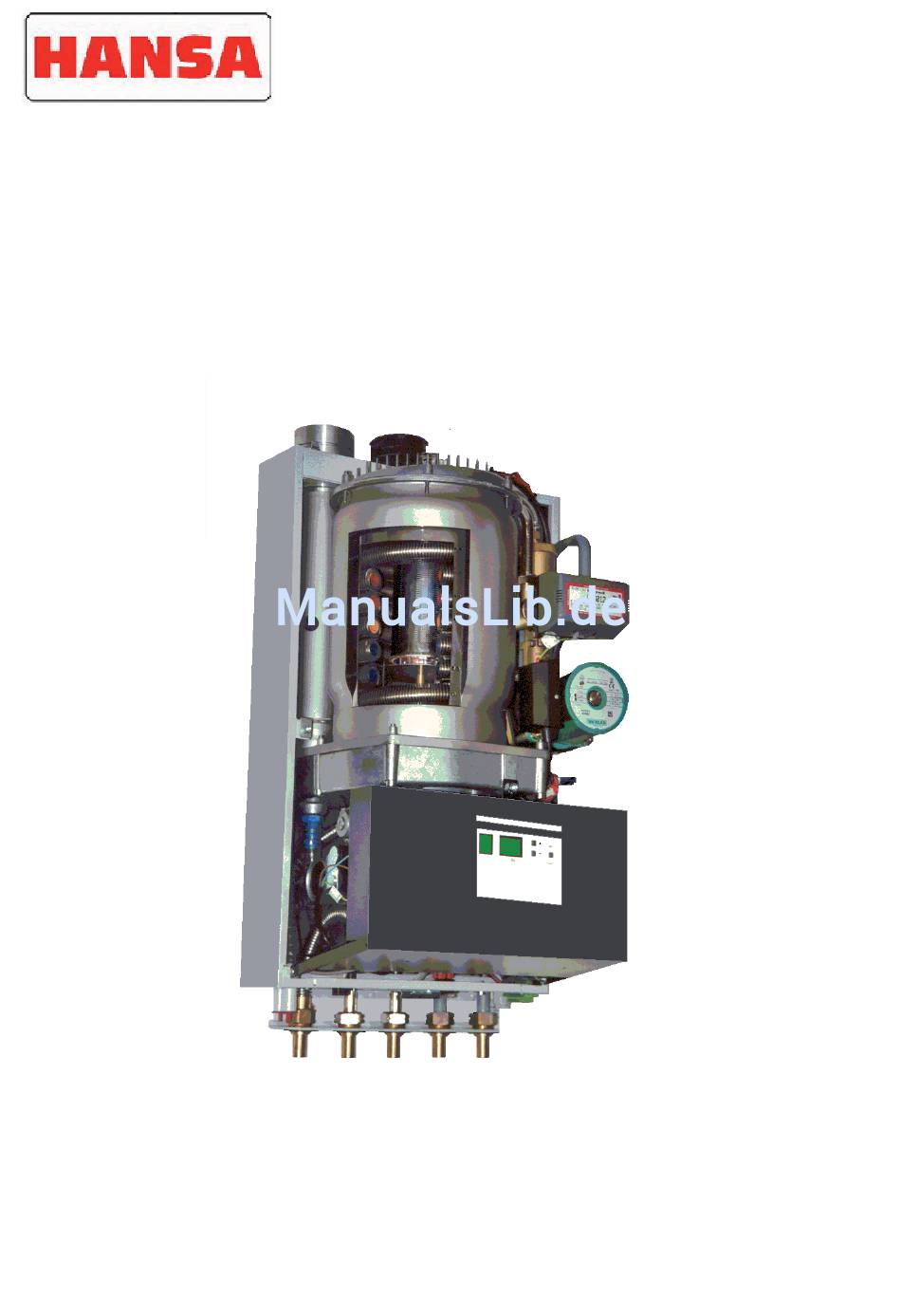

Compact 3000
Gas-Brennwertkessel für Wandmontage
D000129009
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa Compact 3000
Inhaltszusammenfassung für Hansa Compact 3000
- Seite 1 Compact 3000 Installations- und Bedienungsanleitung Brennwertkessel; für externe Speicher geeignet....15B Brennwertkessel; für externe Speicher geeignet....30B Brennwertkessel (Heizung)..........15C Brennwertkessel (Heizung)..........30C Kombi-Brennwertkessel (Heizung + Brauchwasser)..30K Gas-Brennwertkessel für Wandmontage D000129009 =Anleitung Compact 3000 15_30 - D000129006 [MV011203].doc...
-
Seite 2: Inhaltsverzeichnis
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung INHALTSANGABE KAPITEL 1. 1.1. Technische Daten 15B; 15C; 30K; 30B; 30C................1.2. Maßblatt ..........................6 1.3. Geräteteile ..........................1.4. Verkabelung..........................8 1.4.1 Anschlussplan.......................... 8 1.4.2. Verkabelungsplan........................9 1.5. Funktion ..........................10 1.6. Kessel-Ausführungen....................... 10 1.6.1. - Seite 3 Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 4.8. Abgasanalyse (CO Einstellung)..................... 4.8.1. Vollast einstellen........................19 4.8.2. Kleinlast einstellen........................19 4.9. Anbringen der Haube....................... 19 Umstellen auf Flüssiggas G31....................20 4.10. 4.10.1. Vollast einstellen........................20 4.10.2 Kleinlast bei Flüssiggas......................4.11. Display............................. 21 4.11.1.
- Seite 4 Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 8.7. Funktion der Gasarmatur überfrüfen................... 8.8. Ventilator überprüfen........................ 29 8.9. Montage/Demontage des Drucksensors..................29 8.10. Montage/Demontage des Sicherheitventils................29 8.11. Störungscode „F“ (blinkend)....................8.11.1. Gasventil öffnet sich nicht (Öffnungsspannung vom Automaten)..........29 8.11.2.
-
Seite 5: Kapitel
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 1. 1.1. Technische Daten 15B; 15C; 30K; 30B; 30C Kessel-Type 15B + 15C 30K + 30B + 30C Gasart Erdgas Erdgas Flüssiggas Erdga Erdgas Flüssiggas G30/G31 s G20 G30/G31 Elektrische Daten Netzspannung / Frequenz 230 V / 50 Hz Aufgenommene Leistung (max.) -
Seite 6: Maßblatt
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.2. Maßblatt Maße in mm Abstände zu Wänden und brennbaren Bauteilen An der Unter- und Oberseite sollte ausreichend Platz vorhanden sein, um das Gerät montieren und alle Leitungen anschließen zu können. Platzbedarf ca. 300 mm. -
Seite 7: Geräteteile
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.3. Geräteteile Hansa Bestellnummer Beschreibung Hersteller Hansa Primärer Wärmetauscher n.a. Hansa Speicher Brauchwasser N00S100000 Pumpenmotor Wilo N00S110004 Motor für 3-Wege-Umschaltventil Honeywell N00S110003 Einsatz 3-Wege-Umschaltventil Honeywell N00S110002 Glühzünder Norton / Saint Gobain N00S070013 Ionisationselektrode... -
Seite 8: Verkabelung
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.4. Verkabelung 1.4.1. Anschlussplan... -
Seite 9: Verkabelungsplan
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.4.2. Verkabelungsplan... -
Seite 10: Funktion
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.5. Funktion 1.6.2. 15B / 30B Brennwertkessel mit Dreiwege-Ventil für Anschluss an externen Speicher • warmes Wasser sofort verfügbar.Wassertemperatur der externen Speicher wird auf vorgegebene Temperatur konstant gehalten. Gasbrennwertkessel nach Gasgeräterichtlinie 90/396/EWG, für Wandmontage. -
Seite 11: Lieferbedingungen
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.7. Lieferbedingungen 1.9. Aufstell- und Umgebungsbedingungen Hansa liefert ihre Produkte gemäß den allgemeinen Der Raum, in dem das Gerät montiert wird, sollte den Lieferbedingungen für die Metall- und elektrotechnische gesetzlich geltenden Vorschriften entsprechen Industrie. -
Seite 12: Pumpe Und Hydraulischer Widerstand
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 1.12. Pumpe und hydraulischer Widerstand Nach der Erwärmung des Brauchwasserbehälters kann für Die Heizung schaltet die Pumpe bei Wärmebedarf,nach einige Sekunden Wasser mit einer Temperatur von 70° C aus Maßgabe des Werts „Dt“ auf eine der zwei dem Wasserhahn fließen. -
Seite 13: Kapitel 2. Installation
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 2. INSTALLATION 2.2 Montage des Montagekreuzes 2.1. Montage des Hinterschrankes mit Ausdehnungsgefäß Den Rahmen mit der Wasserwaage ausrichten und an die Wand montieren. Den roten Deckel der mitgelieferten Leitung entfernen und dieses Ende der Leitung auf den Seitenanschluss des T- Stücks 15x15x1/2“... -
Seite 14: Wasser- Und Gasanschlüsse
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 2.3. Wasser- und Gasanschlüsse Es kann für Schäden oder Störungen am Gerät, die durch Verschmutzungen oder Ablagerungen verursacht wurden, keine Garantie gewähren werden. • Bevor das Gerät angeschlossen wird, ist das System ganz zu spülen, um Verunreinigungen zu entfernen. -
Seite 15: W Asserdruck
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 2.4. Wasserseitige Dichte Bei Verwendung der Hahngruppe kann nun eine Kontrolle der wasserseitigen Dichte des Systems durchgeführt werden. 2.5. Abwasseranschluss Für die Abfuhr des Kondenswassers sollte ein Abwasseranschluss vorhanden sein oder angelegt werden. -
Seite 16: Kapitel 3. Gerät Aufhängen
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung • Die Klemmplatte (3) auf den Aufhängebügel anbringen KAPITEL 3. GERÄT AUFHÄNGEN und mit den mitgelieferten Schrauben (4) befestigen. Darauf achten, dass die Klemmplatte dabei nicht in die 3.1. Das Gerät Nut des Schiebestücks gelangt. -
Seite 17: Modulierende Raumeinheit Auf Klemmen (1) En (2)
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 3.6. Montage Anschlussblock/Konnektor 3.5.2. Modulierende Raumeinheit auf Klemmen (1) und (2) Die modulierende Raumeinheit sollte in demselben Gebäude Den Anschlussblock in den wie das Gerät montiert werden. Konnektor des Geräts einstecken. Die Isolation der Anschlusskabel des Wohnzimmerthermostats um etwa 5 mm abziehen. -
Seite 18: Kapitel 4. Inbetriebnahme
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 4. INBETRIEBNAHME 4.6. Schornsteinfegerfunktion Die Schornsteinfegerfunktion liegt regelungstechnisch vor der 4.1. Netzanschluss Zentralheizungs- und Brauchwassereglung. Das Gerät ist phasenempfindlich. Wenn das Display am Gerät den Statuscode „U“ Die Schornsteinfegerfunktion (abwechselnd mit einem beliebigen anderen Code) anzeigt, wird aktiviert, indem die + und ist den Phase und Null vertauschst. -
Seite 19: Abgasanalyse (Co Einstellung)
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Voreinstellung im spannungslosen Zustand: Schornsteinfegerfunktion auf Volllast aktivieren – Vollastschraube ganz reindrehen LÜSSIGGAS Den CO -Wert am (Rechtsrum 3) Abgasanalysegerät Dann max. 1 volle Umdrehung wieder ablesen. Wenn der Wert zurückdrehen (Linksrum 4) nicht mit dem Wert in der –... -
Seite 20: Umstellen Auf Flüssiggas G31
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 4.10. Umstellen auf Flüssiggas G31 Wichtig ! ! ! Erst die Venturistellschraube bis zur Arretierung reindrehen (nach rechts im Uhrzeigersinn) um die Einstellung von der Situation an „kein-Gas“ zu setzen. Dann dieser Stellschraube um 1 Umdrehung zurückdrehen (gegen den Uhrzeigersinn). -
Seite 21: Display
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 4.11. Display Während des Betriebs zeigt das Display den Status des Geräts in Form eines Codes an. Die Klappe öffnen, um die Codes ablesen zu können. Das Display besteht aus drei 7 Segment LED und drei dezimalen Punkten sowie drei Drucktasten. -
Seite 22: Menüstruktur
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 4.12. Menüstruktur Im Menü können die folgenden Parameter eingestellt und anlagenrelevante Daten abgefragt werden. Zugang zum Menü: Set/Reset-Taste ca. 5 Sekunde gedrückt halten. Zum nächsten Parameter „Buchstaben“ wieder die Set-/Reset-Taste betätigt. Einstellung des Parameters, „Bereich“, mit der + oder -Taste ändern. -
Seite 23: Kapitel 5. Temperaturregelungen
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 5. TEMPERATURREGELUNGEN Kennlinie 5.1. Heizung Die zulässige Vorlauftemperatur für die Heizung sollte zwischen 40 ° C und 90 ° C eingestellt werden. Der Brenner Parameter C=82° C [default] wird blockiert, wenn die eingestellte Vorlauftemperatur erreicht wird. -
Seite 24: Temperaturreglungen Brauchwasser
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Kaltwassersensor eine Steigung von 0,2° C/10Sek. • gemessen hat Ohne Außenfühler wird die erwünschte Heizung- • Vorlauftemperatur (Setpoint) von einem modulierenden oder wenn die Vorlauftemperatur über die erwünschte Wohnzimmerthermostat berechnet. Brauchwassertemperatur +40° C ansteigt;... -
Seite 25: Kapitel 6. Brenner, Steuerungsanlagen Und Überwachungen
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Am Ende der Nachventilation nach Beendigung des KAPITEL 6. BRENNER, STEUERUNGSANLAGEN und Brennerbedarfs wird ein Teststart durchgeführt. ÜBERWACHUNGEN 6.1.6. Funktionale Verriegelung 6.1. Erklärung Brenner Ventilator an/aus – Gasventil aus – Zündung aus –... -
Seite 26: Statische Drucküberwachung
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Diese Blockierung wird wieder aufgehoben, wenn die 6.2.4. Statische Drucküberwachung Vorlauftemperatur unter 65 ° C absinkt und die Wenn der Wasserdruck kleiner als 0,2 bar ist, blockiert die Mindestblockierzeit (30 Sek.) verstrichen ist. -
Seite 27: Kapitel 7. Wartung
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 7. WARTUNG 7.1.3. Kondensatabführung überprüfen Den Kondensatbehälter mit Hochspannung! ! ! Leitungswasser spülen. Dazu Die Verkabelung der Pumpe, das Dreiwegeventil, befindet sich oben am des Ventilators und der Verkabelung des Gasblocks Kondensatbehälter eine können unter 230 VAC Spannung stehen. -
Seite 28: Kapitel 8. Fehlersuche
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung KAPITEL 8. FEHLERSUCHE 8.5. Gerät reagiert nicht auf Brauchwasserbedarf Ist der Parameter für den Gerätetyp im Menü richtig Hochspannung! eingestellt? • Die Verkabelung des Brennerautomaten, der Parameter H=1 ist für ein Kombi-Gerät. •... -
Seite 29: Ventilator Überprüfen
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 8.8. Ventilator überprüfen 8.11.2. Gasventil öffnet sich nicht (Gasvordruck zu Bei Wärmeabfrage läuft erst das Gebläse auf Startlast mit hoch) 3000 U/Min. an. Gasdruck in der Gasleitung für Die Drehzahl des Ventilators wird ständig gemessen und das Gasventil zu hoch. -
Seite 30: Ionisationsstrom Nicht Ausreiche Nd
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 8.11.6. Ionisationsstrom nicht zureichend Direkte Messung des Ionisationsstroms in mikroAmpere Gleichstrom. Wenn das Gerät bei Schornsteinfegerfunktion läuft, wird der Ionisationsstrom (μA DC) im Display angezeigt. • Der Ionisationsstrom auf Volllast wird etwa 6 bis 13 μA DC betragen. -
Seite 31: Bedienungsanleitung
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Verbindung. Der Gasfluss kann auch gestört sein, weil das BEDIENUNGSANLEITUNG Gassieb des Kessels verschmutzt ist; diese Störung überlassen Sie dem Kundendienstmonteur. Allgemeines Das Gerät schaltet die Pumpe auch außerhalb der Das Gerät verbindet ein Höchstmaß an Komfort mit einer Heizperiode regelmäßig ein, um zu vermeiden, dass diese... -
Seite 32: Display
Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung Display Die Klappe des Gehäuses öffnen, um die Codes vom Display ablesen zu können. Das Display besteht aus drei 7-Segment-LED und drei dezimalen Punkten sowie drei Drucktasten. Auf dem linken 7-Segmen- LED wird der Status oder der Menüpunkt angezeigt. - Seite 34 Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung...
- Seite 35 Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung...
- Seite 36 Hansa Öl-und Gasbrenner GmbH Installations- und Bedienungsanleitung 2003 Hansa Öl-und Gasbrenner GmbH Alle Rechte vorbehalten. Nichts aus diesem Dokument darf vervielfältigt und/oder veröffentlicht werden durch Druck, Fotokopie, Mikrofilm oder in welcher Art auch immer, ohne vorherige schriftliche Genehmigung der Herstellers. Das gilt auch für die zugehörigen Pläne und/oder Schemata.
