Installations- und Betriebsanleitung
Hansa Öl- und Gasbrenner GmbH
Installations- und Betriebsanleitung
Achtung !
Bevor Sie den Heizkessel aufstellen, lesen Sie bitte die Installations- und Betriebsanleitung. Bei
Nichtbeachtung der
Schadenersatzansprüche.
Alle Installations- und Wartungsarbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt
werden.
Technische Änderungen vorbehalten. Für Druckfehler wird keine Haftung übernommen. Abbildungen können von der Wirklichkeit abweichen.

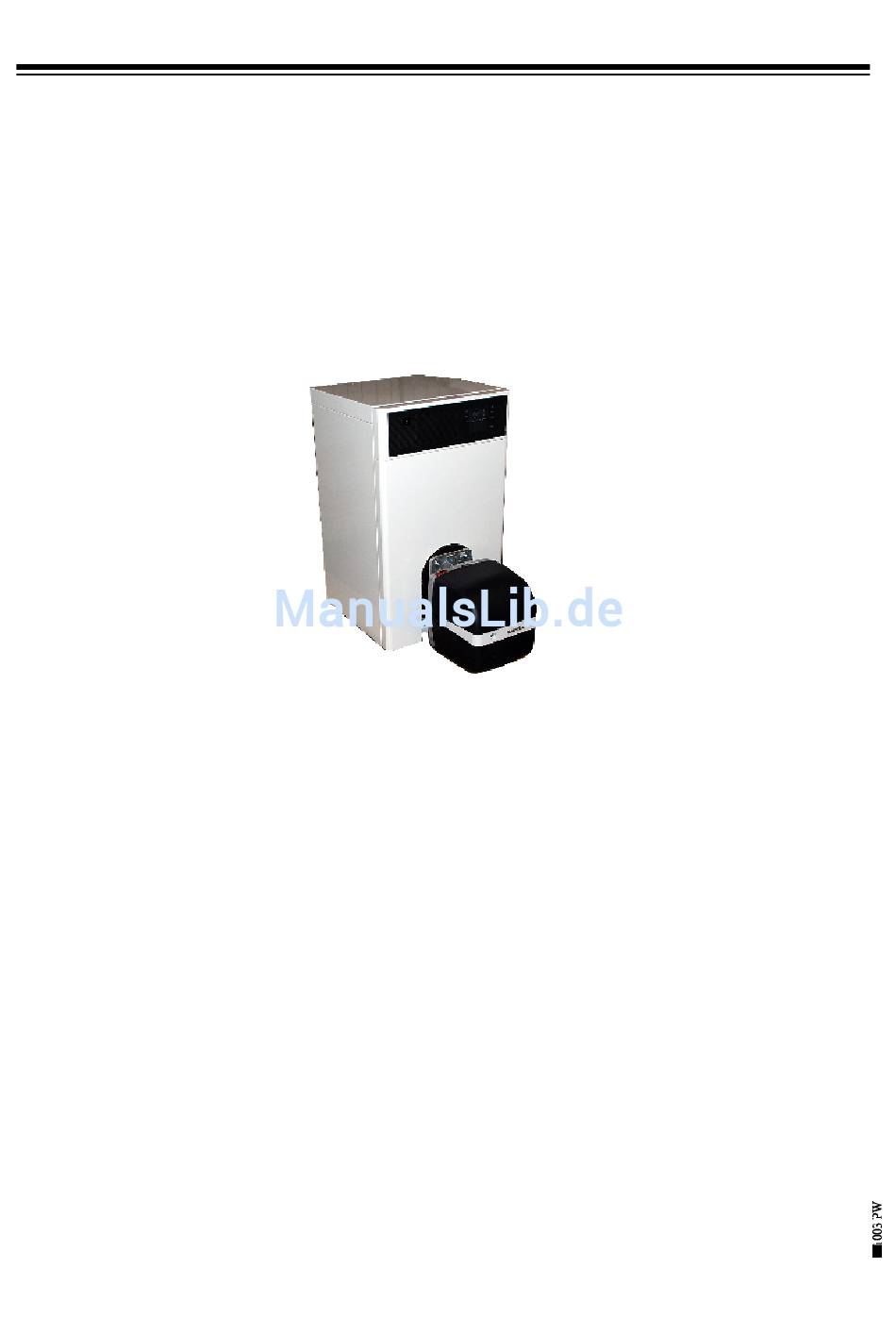

Der Heizkesselserie
Niedertemperaturkessel
HANSA MOTION
Installations- und Betriebsanleitung
entfallen jegliche Garantie und
Heizkessel
Gusskessel
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hansa MOTION
Inhaltszusammenfassung für Hansa MOTION
- Seite 1 Installations- und Betriebsanleitung Heizkessel Gusskessel Hansa Öl- und Gasbrenner GmbH Installations- und Betriebsanleitung Der Heizkesselserie Niedertemperaturkessel HANSA MOTION Achtung ! Bevor Sie den Heizkessel aufstellen, lesen Sie bitte die Installations- und Betriebsanleitung. Bei Nichtbeachtung der entfallen jegliche Garantie und Installations- und Betriebsanleitung Schadenersatzansprüche.
- Seite 2 Gusskessel Vorwort: Kesselkonstruktion: Der horizontale, zylindrische Feuerraum, der aus Die Fa. Hansa Öl- und Gasbrenner GmbH bedankt bester Gussqualität GG-20 besteht, ist perfekt auf sich herzlich bei Ihnen für den Kauf dieses die Flamme des Brenners angepasst. Produktes. In dieses Produkt haben wir unsere Die Rückführung von Abgasen erfolgt durch den...
-
Seite 3: Inhaltsverzeichnis
Installations- und Betriebsanleitung Heizkessel Gusskessel Inhaltsverzeichnis Seite Wichtige Hinweise ……………………………………………………………….. Transport ………………………………………………………………………… Technische Daten ……………………………………………………………….. Brauchwasserspeicher …………………………………………………………... Kesselmaße ………………………………………………………………………. Informationen Standart ……………………………………………………..…… Montage ………………………………………………………………………….. 10-11 Abgas ……………………………………………………………………………... Inbetriebnahme …………………………………………………………………… Wartung …………………………………………………………………………… Schaltplan …………………………………………………………………………. Seite 3... -
Seite 4: Wichtige Hinweise
Die vorliegende Montage- und Betriebsanleitung enthält wichtige Informationen zur sicheren und fachgerechten Montage, zur Inbetriebnahme und Wartung von Niedertemperaturkesseln der Baureihe HANSA MOTION. Lassen Sie die Montage von einem Fachhandwerker durchführen. Dieser hat die fachliche Ausbildung, Erfahrung und Kenntnisse im Umgang mit Heizungsanlagen sowie Öl- und Gasinstallationen. -
Seite 5: Transport
Betreiber ist verpflichtet nach der Inbetriebnahme der Feuerungsanlage eine Messung durch den Bezirksschornsteinfeger durchführen zu lassen der MOTION Niedertemperaturkessel ist für die Erwärmung von Heizungswasser und für die Beheizung von Ein- oder Mehrfamilienhäuser konzipiert. Der Heizkessel kann mit einer zulässigen Betriebsvorlauftemperatur bis zu 90°C und einem Gesamtüberdruck von 3bar betrieben werden die Beheizung kann mit Heizöl EL oder Heizöl EL schwefelarm erfolgen... -
Seite 6: Technische Daten
Installations- und Betriebsanleitung Heizkessel Gusskessel Allgemeine technische Daten MOTION - Kessel ohne Brenner: Technische Daten Nennwärmeleistung in kW 18-30 Nennwärmebelastung in kW 17-28,4 Vor- Rücklaufanschluss (Aussengewinde) 1 l/4“ Rauchrohrdurchmesser in mm Kesselhöhe Speicher in mm ohne Gesamte Kesseltiefe in mm ohne Brenner... -
Seite 7: Brauchwasserspeicher
Installations- und Betriebsanleitung Heizkessel Gusskessel Technische Angaben zum Speicher Technische Daten Speicher TS 150 Tiefspeicherkapazität in Ltr. Leistungskennzahl NL Dauerleistung 80/45/10 Ltr./h Dauerleistung 60/45/10 Ltr./h max. Betriebsdruck in bar max. Betriebstemperatur °C Heizfläche qm Druckverlust mbar Vor- Rücklauf Kesselanschluss 1‘‘ Warm- Kaltwasser 3/4‘‘... -
Seite 8: Kesselmaße
Installations- und Betriebsanleitung Heizkessel Gusskessel Kesselmaße Niedertemperaturkessel MOTION Seite 8... -
Seite 9: Informationen Und Standards
Sie sollen vom Installateur und dem Inhaber des Kessels gelesen werden, bevor die Montage, Inbetriebnahme oder Wartung vorgenommen wird. Die Heizkessel der Motion Serie sind Gussheizkessel, konstruiert, gebaut und getestet nach DIN 4702, RN 303-1, EN 303-2, EN 303-3 und EN 304. Sie wurden an einer Technischen Hochschule nach den Leistungen gemessen und mit dem CE- Qualitätszeichen zertifiziert. -
Seite 10: Montage
Installations- und Betriebsanleitung Heizkessel Gusskessel Montage des Kessels 1. Prüfen des Lieferumfangs Kesselblock Isolierung Verkleidung Regelung Brenner 2. Aufstellung und Wandabstände Der Heizkessel muss vollkommen eben und waagerecht ausgerichtet sein. Bei einem evtl. vorhandenen Kesselpodest, sollte der Kessel bündig mit der Podestkanteabschließen. -
Seite 11: Abgas
Installations- und Betriebsanleitung Heizkessel Gusskessel Abgasanschluss Ein korrekter und energiesparender Heizbetrieb ist abhängig von einer korrekten und gut ausgelegten Abgasanlage. Die Auslegung des Schornsteins wie auch die Notwendigkeit einer Sanierung sind mit dem jeweiligen Bezirksschornsteinfeger abzustimmen. Die einwandfreie Verbrennung setzt einen gleichmäßigen Feuerraumdruck voraus, da die Gebläseleistung des Brenners von einem Gegendruck abhängig ist. -
Seite 12: Installation Edelstahlabgasrohr Niedertemperatursystem
Gusskessel Installation Edelstahlabgasrohr Niedertemperatursystem: Die Heizkessel HANSA MOTION sind Kessel der neuesten Generation und zeichnen sich besonders durch niedrige Abgasverluste und niedrige Abgastemperaturen aus. Um eine Durchfeuchtung des Schachtes zu vermeiden, ist eine Feuchte unempfindliche Edelstahl-Abgasleitung mit Wassersammler zu installieren. -
Seite 13: Inbetriebnahme
Installations- und Betriebsanleitung Heizkessel Gusskessel Schaltfeld Inbetriebnahme Für die Installation und Inbetriebnahme des Wichtig!! Schaltfeldes lesen Sie bitte die beigefügten Hinweise Die erste Inbetriebnahme muss von einem Fachmann und Betriebserklärung des Herstellers. durchgeführt werden. Inspektion, Wasserfüllung und Installation Nach der Montage des Kessels und der Messgeräte sollten vor Inbetriebnahme der Anlage folgende Bevor die Installation in Betrieb genommen wird, Kontrollen durchgeführt werden:... -
Seite 14: Allgemeine Wartungshinweise
Installations- und Betriebsanleitung Heizkessel Gusskessel Öltankfüllung Abgasturbolatoren Bevor Sie den Öltank mit Brennstoff füllen, müssen Die Abgasturbolatoren verzögern die Abgabe der Sie folgendes beachten: Abgase, womit ein größerer Wärmeaustausch und eine höhere Leistung erreicht wird. - Schalten Sie den Heizungsnotschalter auf AUS Überprüfen Sie, ob die Abgasturbulatoren richtig in Schließen Sie die Ölzufuhr zum Brenner der Abzugsöffnung sitzen. -
Seite 15: Schaltplan
Installations- und Betriebsanleitung Heizkessel Gusskessel Schaltplan Ölbrenner Seite 15... -
Seite 16: Kessel-Brenner-Einheit
HANSA Öl- und Gasbrenner GmbH Burgdamm 3 – 27404 Rhade / Tel: 04285-93070 ************************************* Garantie-Karte ************************************* Kessel-Brenner-Einheit MOTION Garantie-Gewährleistung ¨ Gusskessel: 60 Monate ¨ Boiler: 24 Monate ¨ Ölbrenner: 24 Monate ¨ Boiler-Anschluss-Set: 24 Monate ¨ Ab Verkaufsbeleg-Datum beginnt die Garantiezeit. Vorraussetzung für die Gewährleistung sind die Vorlage des Verkaufsbeleges, sowie die fachgerechte Montage und Bedienung der gesamten Anlage.
