KAPITEL 8. FEHLERSUCHE

Hochspannung!
Die Verkabelung des Brennerautomaten, der
Pumpe, des Dreiwegeventils, des Ventilators und
der Verkabelung des Gasventils können unter 230 Volt
Hochspannung stehen.

8.1. Entleeren

Heizung: Das Gerät ausschalten und den Einfüllstutzen
öffnen.
Brauchwasser: Das Gerät ausschalten. Die
Zulaufkombination abschließen. Einen Warmwasserhahn
aufdrehen sowie die Sicherung der Lulaufkombination.
Bei Verwendung einer Hahngruppe besteht die Möglichkeit,
nur das Gerät zu entleeren. Dazu gehen Sie wie folgt vor:
•
Das Gerät ausschalten.
•
Alle Hähne unter dem Gerät zudrehen.
•
Die Zulaufkombination schließen (Geräte mit
Brauchwasserbereitung).
•
Den Ablassstutzen unter dem Gerät öffnen.
•
Einen Warmwasserhahn aufdrehen.
•
Die Sicherung im Gerät und der Zulaufkombination
aufdrehen.

8.2. Keine Anzeige im Display

Überprüfen, ob der An/Aus-Schalter an der Unterseite des
Geräts eingeschaltet ist.
Glassicherung überprüfen
Achtung, Hochspannung!
Das Gerät ist also zunächst spannungsfrei zu schalten!
Die Glassicherung auf der Platine überprüfen. Die Sicherung
befindet sich auf der Platine im 230 V Stromkreis.
8.3. Störungscode „U/d oder U/C oder U/O" (abwechselnd
im Displaystatus wird ein U mit ein anderer Code
angezeigt)
Dieser Störungscode wird angezeigt, wenn die Phase und
Null vertauscht sind, oder wenn es keine gute Erdung gibt.
8.4. Gerät reagiert nicht auf eine Wärmeanforderung der
Heizung
Ist der Parameter für den Gerätetyp im Menü richtig
eingestellt?
•
Parameter H=4 ist nicht aktiv (keine Heizung).
•
Parameter H=5 ist nicht aktiv (keine Heizung).
Überprüfen auf richtige Montage und auf Vorliegen eines
möglichen Kabelbruchs der Verkabelung des
Wohnzimmerthermostats (Klemme 1 und 2 des grüne
Anschlussblocks) und soweit vorhanden den Außenfühler
(Klemme 5 und 6) oder den Anschluss zum Außenfühlers
(Klemme 3 und 4).
28
Installations- und Bedienungsanleitung
8.5. Gerät reagiert nicht auf Brauchwasserbedarf
Ist der Parameter für den Gerätetyp im Menü richtig
eingestellt?
•
Parameter H=1 ist für ein Kombi-Gerät.
•
Parameter H=2 ist für einen Kessel mit einem externen
Speicher einem NTC-Temperaturfühler von 12 kOhm oder
Speicherthermostat.
•
Parameter H=3 ist für einen Kessel mit einem externen
Speicher einem NTC-Temperaturfühler von 10 kOhm oder
Speicherthermostat.
•
Parameter H=4 ist nicht aktiv (kein Brauchwasser).
•
Parameter H=5 ist nicht aktiv (kein Brauchwasser).
Den Brauchwassersensor (NTC) und dessen Verkabelung
überprüfen.
Das Dreiwegeventil auf seine Funktion hin sowie die
Verkabelung überprüfen.

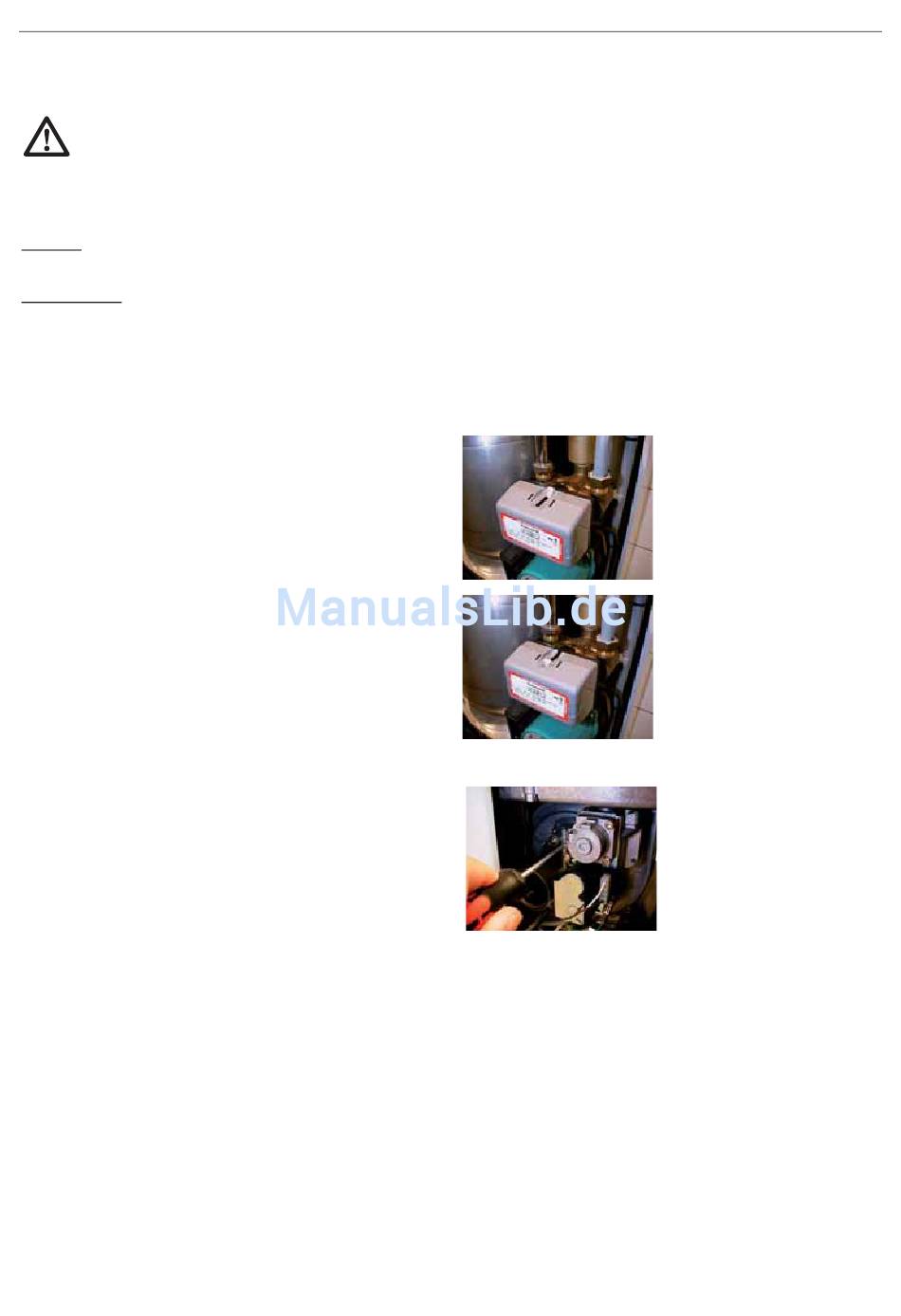

8.6. Dreiwegeventil

Beobachten Sie ob das Umschaltventil problemlos von der
einen Endlage in die andere läuft.
8.7. Funktion der Gasarmatur überprüfen
•
Ausgangsdruckmessnippel „OUT" des Gasventils öffnen.
•
Manometer am Ausgangsdruckmessnippel anschließen.
•
Druck messen (sollte null sein).
•
Gerät starten (Schorsteinfunktion).
•
Das Gerät wird jetzt mit 1500 U/Min. vorgespült.
•
Danach schaltet sich der Ventilator mit einer
Ausgangsdrehzahl von 3000 U/Min. ein.
•
Der Druckmesser wird nun einen Unterdruck von etwa
3 mbar anzeigen.
•
Beim Öffnen des Gasventils wird der Nulldruckregler
wieder einen Druck von null herstellen.
•
Sollte das nicht der Fall sein, so funktioniert der Gasventil
nicht.
Stellungsanzeiger Hinten
Ist die Feder belastet ist der
Weg für den Heizbetrieb
freigegeben.
Stellungsanzeiger Vorn
Bei der entlastenden Feder ist
Brauchwasserbetrieb.
