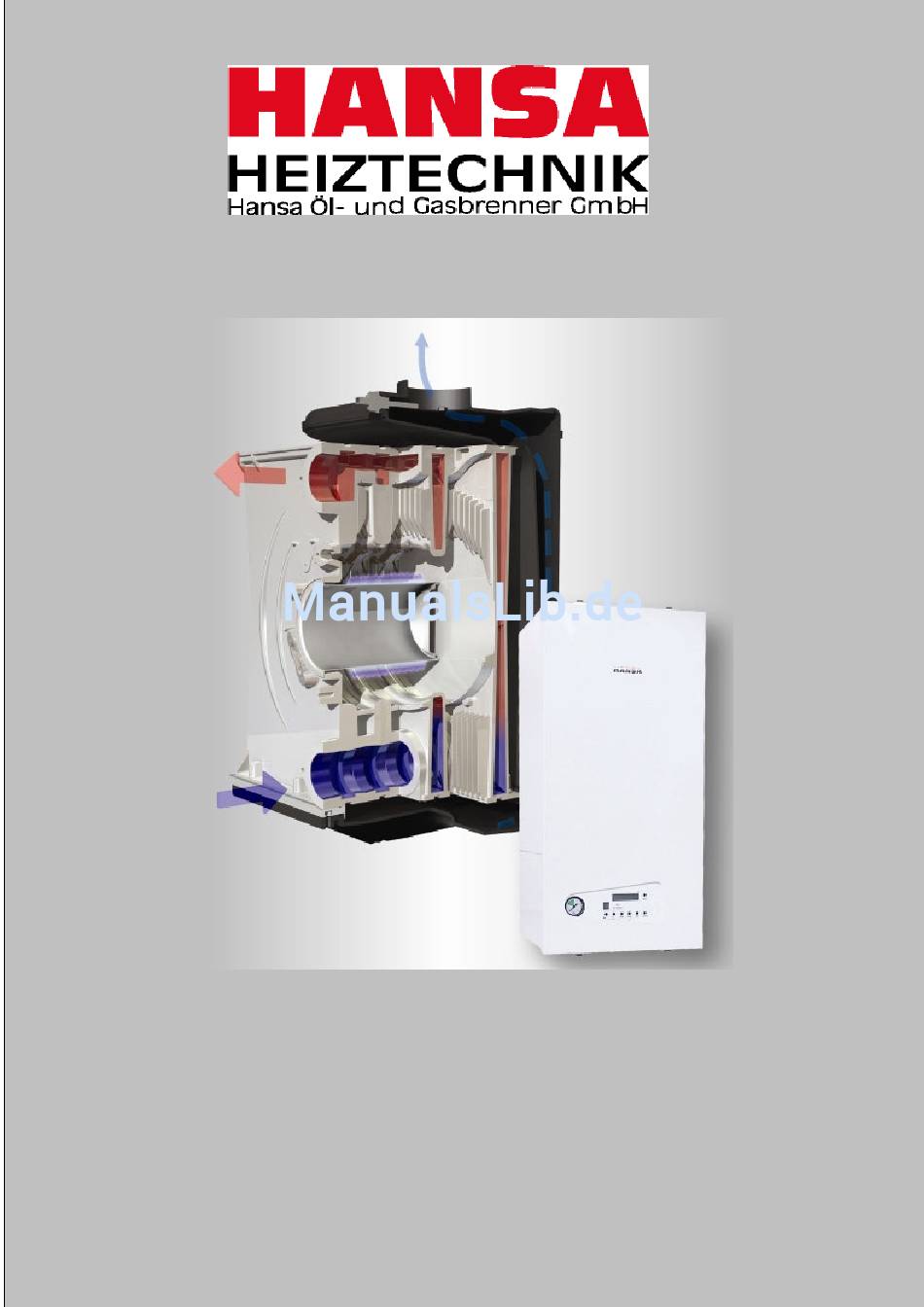

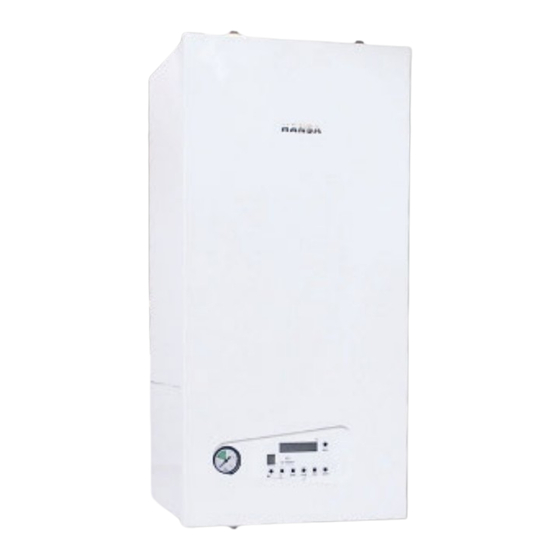

- Seite 1 Betriebsanleitung CONDENS CONDENS Bedienungsanleitung Wandhängender Gas-Brennwertkessel Version 03/2014...
-
Seite 2: Inhaltsverzeichnis
2.3. Entsorgung………………………………………………………………………………………….………..6 3. Allgemeines………………………………………………………… …………………………………………..7 3.1. Einleitung………………………………………………………… ……………………………………..7 3.2. Bestimmungsgemäße Verwendung…………………………… ……………………………………..7 3.3. Typenschild ……………………………………………………… ……………………………………..…..7 4. Installation………………………………………………………………………………………………..8 - 12 4.1. DIN-Norm CONDENS. ………………………………………………………………..……..………..…..8 4.2. Installation …………………..………………………………………………………………………….……9 4.3. Montage………………….…………………………………………………………………………….……..9 4.4. Garantiebedingungen……………………………………………………………………………………...10 4.5. Montagehilfe CONDENS… ……………………...……………………………………………..……….11 5. Technische Details……………………………………………………………………………………..…12 - 18 5.1. - Seite 3 Betriebsanleitung CONDENS Inhaltsverzeichnis 8. Bedienung für Installateure….……………………………………………………………………...…29 - 35 8.1.Monitormenü………………………………………………………………………………………..29 - 30 8.2.Einstellung ……………………………………………………………………………………...……..31 8.3. Inbetriebnahme………...………………………………………………………………………….….…..32 8.4. Fachmanncode………………………..………………………………..……………………….………….33 8.4.1. Fachmannebene (Teil I)………………...………………………………………………………..….…33 8.4.2. Parameter…………………………………………………………………………………………………33 8.4.3. Nullpunkteinstellung……………………………………………………………………………………..34 8.4.4. Fachmannebene (Teil II)…………………………………………..…………………………………….35 9. Inbetriebnahme und Einstellung ……………………………………………………………………..36 - 39 9.1. Entlüftungsprogramm………………………………………………………………………………………36 9.2. Serviceintervall…………………………………………………………………………………………..…36 9.3.
-
Seite 4: Sicherheit
Betriebsanleitung CONDENS Vorwort Vorwort Die Fa. Hansa Öl- und Gasbrenner GmbH bedankt sich herzlich bei Ihnen für den Kauf dieses Produktes. In dieses Produkt haben wir unsere jahrelange Erfahrung einfließen lassen, immer mit dem gesetzten Ziel, ein Produkt herzustellen, das die geforderten Normen nicht nur erfüllt, sondern weit übertrifft. -
Seite 5: Außerordentliche Gefahren
Betriebsanleitung CONDENS 1. SICHERHEIT 1.4. Außerordentliche Gefahren Die folgenden Sicherheits- und Warnhinweise in dieser Anleitung bitte berücksichtigen um gesundheitliche bzw. gefährliche Situationen von Ihnen abzuwenden. Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Vermeiden Sie Berührungen mit stromführenden Teilen, da unmittelbare Lebensgefahr besteht. -
Seite 6: Aufstellort
Es dürfen im Heizungsraum keine explosiven oder leicht entflammbaren Stoffe stehen bzw. dort verwendet werden. (z.B. Farben, Brennstoffe wie Holz, Papier, Benzin). Der Heizraum ist kein Wäscheplatz. Keine Wäsche im Heizraum trocknen oder lagern. Um bestimmte Änderungen am CONDENS durchzuführen, müssen sie sich mit ihrem Bezirksschornsteinfeger Verbindung setzen Änderungen durchsprechen und sie genehmigen lassen. -
Seite 7: Allgemeines
Betriebsanleitung CONDENS 3. ALLGEMEINES 3.1. Einleitung Das Gerät verbindet ein Höchstmaß an Komfort mit einer äußerst einfachen Bedienung. Der CONDENS wurde so entwickelt, dass er sich automatisch der jeweiligen Wetterlage bzw. Jahreszeit anpasst. Außentemperaturfühler und die eingegliederte Uhr führen mit der... -
Seite 8: Installation
Betriebsanleitung CONDENS 4. Installation 4.1. DIN-Norm Bei der Aufstellung und Installation des Gas-Brennwert Gerätes sind die baurechtlichen, gewerblichen und wasserrechtlichen Vorschriften zu beachten. Für Auslegung, Installation und Gebrauch gelten in Deutschland die nachfolgend aufgeführten Vorschriften: - Bauvorschriften, Landesbauordnung (regional, länderspezifisch) - 1. -
Seite 9: Installation
Betriebsanleitung CONDENS 4. Installation 4.2 Installation - Bei der Aufstellung auf dem Dachboden ist eine Auffangwanne für eventuelle austretendes Kondensat- und Heizungswasser bauseits zustellen und zumontieren. - Bei Brennwerttechnik muss im Aufstellungsraum ein Kanalanschluss für Abgaskondensat vorhanden sein, ggf. Hebeanlage verwenden. -
Seite 10: Garantiebedingungen
Das Gerät ist von einem Fachhandwerker zu installieren und zu warten. Änderungen am Gerät sind nur nach Absprache und schriftlicher Genehmigung mit dem Hersteller Hansa Öl- und Gasbrenner GmbH gestattet. Die Hydraulik der gesamte Anlage ist abzustimmen an die bestehende Heizungsanlage Ein ausreichender großer Druckausgleichbehälter (zugelassen... -
Seite 11: Montagehilfen Für Den Condens
Betriebsanleitung CONDENS 4. Installation 4.5 Montagehilfen für den CONDENS Bild 1 Bild 3 Bild 2 Bild 4... -
Seite 12: Technische Details
>8:1 für die Trinkwassererwärmung sowie für den Heizbetrieb. Die Condens- Reihe besteht aus folgenden Grundkomponenten: - MP-IWC Hydroblock - Venturi - Wärmetauscher - Sigma 848 HINWEIS! Einzelne Komponenten können sich innerhalb der CONDENS- Reihe ändern. 5.2. Anschlüsse CONDENS Ansicht von unten Warm- Heizung wasser... -
Seite 13: Sonstige Anschlüsse
Betriebsanleitung CONDENS 5. Technische Details 5.2.1. Sonstige Anschlüsse Speicherfühler Außenfühler 0 - 10 Volt Eingang Raumthermostat/ Open Therm Ansicht von unten: Anschlussmaße 5.3. Hydroblock MP-IWC Warmes Wasser ist ab einer Zapfmenge von > 20 l/min bis zu 12,5l/min bei einem Delta T von 25-30°C verfügbar, dass heißt eine Einlaufzeit von 12 min für ein Wannenbad von 150l. -
Seite 14: Gasventil Sigma 848
Betriebsanleitung CONDENS 5. Technische Details 5.4. Gasventils Sigma 848 Druckmessstutzen Gaseingang Druckmessstutzen im Ausgang Pint Nulleinstellung (Pint-Pair) Druckmessstutzen Gasausgang nach der Gasdrossel Gasdrossel Vent- Druckausgleich 5.5. Pumpe Sobald die Mehrstufen-Pumpe oder die Effizienzpumpe eingeschaltet wird, aktiviert sich die Pumpenmodulation. Steht eine Anforderung für die Pumpe an, bleibt die Pumpe solange im Minimum bis eine Flamme erkannt wird. -
Seite 15: Platinenaufbau
Betriebsanleitung CONDENS 5. Technische Details 5.6.1 Platinenaufbau AUSSENSENSOR AUSSENSENSOR,MASSE Eingang 0-10V 0-10V, MASSE ABGASSENSOR ABGASSENSOR, MASSE OPENTHERM OPENTHERM ANZEIGE SCHRITTMOTOR PHASE B SCHRITTMOTOR PHASE C SCHRITTMOTOR PHASE D SCHRITTMOTOR PHASE A SCHRITTMOTOR 24V SCHRITTMOTOR 24V HAUPTGASVENTIL L’ HAUPTGASVENTIL N’ GEBLÄSE, L’... -
Seite 16: Anschlussplan Platine
Betriebsanleitung CONDENS 5. Technische Details 5.6.2. Anschlussplan... -
Seite 17: Technische Daten
Betriebsanleitung CONDENS 5. Technische Details 5.7. Technische Daten CONDENS Gas-Heizkessel C3 Kategorie I Gas-Heizgerät Gas-Kombi 2ELL Nenn-Wärmeleitungsbereich =50/30°C 4,4-29 4,4-29 =80/60°C 3,8-26,6 3,8-26,6 Nenn-Wärmeleitungsbereich 4,3-28 4,3-28 CE-0085CN0095 Produkt-ID-Nummer IP 20 gemäß EN 60529 Schutzart Gasanschlussdruck Erdgas mbar Flüssiggas mbar Max. zul. Gasanschlussdruck... -
Seite 18: Abgasanschluss Condens
Betriebsanleitung CONDENS 5. Technische Details 5.8. Abgasanschluss Beispiele CONDENS DN 60/100=12m, DN 80/125=16m, in DN100/160=28m mit jeweils max. 3x90° Umlenkung. B 23 Abgasleitung starr im Schacht Abgasleitung flexibel im Schacht konzentrische Dachdurchführung Raumluftabhängig Raumluftabhängig Raumluftunabhängig Luft-/Abgasschornstein Abgasleitung an der Außenwand Raumluftunabhängig... -
Seite 19: Bedienung
2 x Mode Mode Store Mode + Step Fachmanncode Mode Mode Parameter verstellen Store Speichern Step Weiter Reset Zurücksetzen Dateneingang Der Stern unter der Flamme zeigt an das der CONDENS in Betrieb ist. + ... -
Seite 20: Bedienung Für Endverbraucher
Einstellung speichern Sommerbetrieb Ein /Aus Bild 7.1 STORE STEP 7.2. Ein- und Ausschalten Um den Condens ein bzw. auszuschalten, drücken sie bitte 5 Sekunden lang die Taste ON / OFF. Tastenbedienung Taste Bemerkung Anzeige Ein: Kesselstatus wird geprüft 5 Sekunden... -
Seite 21: Datum Und Uhrzeit
Der Schornsteinfeger wird Ihnen dann weitere Auskünfte über seine weiteren Tätigkeiten geben (z.B. regelmäßige Messungen, Reinigung.) 7.3. Datum und Uhrzeit Condens Hier stellen sie die Uhrzeit und das Datum ein. Die richtige Zeiteinstellung ist wichtig, damit das Heizprogramm richtig läuft. -
Seite 22: Zeitprogramm (Zeiteinstellung Für Den Heizbetrieb)
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.3. Datum und Uhrzeit Condens Beispiel: Wir haben Montag den 31.12.12 und es ist 15:00 Uhr. Reset Hinterlegte Uhrzeit Betrieb ein Zeit/Datum 15:00 31/12/2012 Mon. Monat Jahr Wochentag Bild 7.3. Store Step 7.4. Zeitprogramm (Zeiteinstellung für den Heizbetrieb) -
Seite 23: Zeitprogramm Kopieren
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.4. Zeitprogramm (Zeiteinstellung für den Heizbetrieb) Heizwasser Gewünschte Temperatur Reset ZH Zeitprogramm 20,0°C Mon. 1 06:00 bis 22:00 Programmnr. Uhrzeit von bis Wochentag Bild 7.4 Beispiel: Jeden Montag läuft die Heizung Store von 06:00 bis 22:00 Uhr mit Step einer Temperatur von 20,0 °C. -
Seite 24: Zeitprogramm Ww (Zeiteinstellung Für Warmwasser)
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.4.1 Vorhandene Einstellungen auf andere Tage kopieren. Kopiergrundlage Reset Kopieren von Mon. Kopieren zu Mon.-Son. Kopierziel Bild 7.4.1 Store Step Mode Beispiel: Die Werte von Montag werden auf Montag bis Sonntag kopiert. 7.5. Zeitprogramm WW (Zeiteinstellung für Warmwasser) -
Seite 25: Zeitprogramm Kopieren
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.5. Zeitprogramm WW (Zeiteinstellung für Warmwasser) Max. Warmwasser Wassertemperatur WW Zeitprogramm 20,0°C Mo. 1 06:00 bis 22:00 Reset Programmnr. Zeitraum Wochentag Store Bild 7.5. Step Mode Beispiel: Jeden Montag hält die Heizung in der Zeit von 06:00 bis 22:00 Warmwasser mit 20,00 °C vor. -
Seite 26: Vorhandene Einstellungen
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.5.1. Vorhandene Einstellungen auf andere Tage kopieren. Kopiergrundlage Reset Kopieren von Mon. Kopieren zu Mon.-Son. Kopierziel Bild 7.5.1 Store Step Mode Beispiel: Die Werte von Montag werden auf Montag bis Sonntag kopiert. 7.6. Heizwasser Einstellung Hier entscheiden sie ob die Heizung nachts in einem Sparmodus weiterlaufen oder sich ausstellen soll. -
Seite 27: Maximale Temperatureinstellung (Ohne Außenfühler)
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.6. Heizwasser Einstellung Heizung läuft Reset HZ Einstellung Reduziert Nachteinstellung Step Bild 7.6 Mode 7.7. Maximale Temperatureinstellung (Ohne Außenfühler) Hier können sie einstellen wie hoch die gewünschte maximale Vorlauftemperatur ist. Sie können zwischen 20°C bis 89°C wählen. -
Seite 28: Einstellung Warmwasser
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.9 Einstellung Warmwasser Hier stellen sie die Temperatur für das Warmwasser ein. Tastenbedienung Taste Bemerkung Anzeige Drücken Siehe Bild 7.9 Aktueller Einstellpunkt blinkt - oder + Gradzahl einstellen auf. Store Speichern Ein Geräusch kann auftreten. -
Seite 29: Fehler Auslesen
Betriebsanleitung CONDENS 7. Bedienung für Endverbraucher 7.12 Fehler auslesen In dieser Funktion sind sie in der Lage, die letzten 15 Fehler des CONDENS sich Chronologisch anzeigen zulassen. Tastenbedienung Taste Bemerkung Anzeige Fehlercode mit Klartext wird Store Drücken angezeigt. Durchklicken, durch alle Drücken... -
Seite 30: Monitormenü
Betriebsanleitung CONDENS 8. Bedienung für Installateure 8.1 Monitormenü Taste Bemerkung Anzeige Step Nächster Punkt Siehe Bild 8.1.3 Die Abgastemperatur kann in diesen Menü-Punkt abgelesen werden. Zusätzliche können sie, wenn ein Außenfühler angeschlossen ist die Außentemperatur ablesen. Aussentemp: 1,0 °C Nur lesbar wenn Außenfühler angeschlossen Abgastemp: 46,9°C... -
Seite 31: Einstellung Condens
Betriebsanleitung CONDENS 8. Bedienung für Installateure 8.2. Einstellung CONDENS HINWEIS! Sie können nach jeder Änderung das Menü über Reset verlassen. In diesen Menüpunkt können sie die Werte der Pumpe und des Gebläse ändern bzw. den gewünscht Spezifikationen anpassen. Taste Bemerkung... -
Seite 32: Inbetriebnahme
<10ppm 8,2 % - Betriebssicherheit 2. Schraube unter dem Mano- 8,5% 35ppm Einstellung durch einen meter entfernen. CONDENS x Gasart G 20 bei Vollast qualifizierten Fachmann 3. Kasten aufklappen. H-Gas wichtig. 4. Eingabe Fachmanncode (Siehe Punkt 8.4.1) Type Nach dem... -
Seite 33: Fachmanncode
8.4 Fachmanncode Um in die Fachmannebene zu gelangen muss ein Code eingegeben werden. Den Code holen sie sich bitte per Telefon bei der Firma Hansa Öl- und Gasbrenner GmbH unter der Telefonnummer: 04285-9307-22. Sobald sie den Code vorliegen haben, können sie in die Fachmannebene gelangen. -
Seite 34: Nullpunkteinstellung
Die Nullpunkteinstellung ist der unterste Wert in der ersten und der zweiten Stufe. Hierbei wird der Co eingestellt. ACHTUNG: Bevor Sie die Einstellungen für den Nullpunkt vornehmen, schließen Sie bitte ein Messgerät an den CONDENS- Kesselanschlussstutzen Taste Bemerkung Anzeige Mode + Step Fachmanncode eingeben. -
Seite 35: Fachmannebene (Teil Ii)
Betriebsanleitung CONDENS 8. Bedienung für Installateure 8.4.4 Eingaben in die Fachmannebene (Teil II) Nachdem sie den Fachmanncode eingegeben haben (Siehe Punkt 8.5.) werden neue Einstellungen freigeschaltet. Bei dieser Einstellung wird das Heizsystem konfiguriert. Es stehen folgende Auswahlmöglichkeiten zur Verfügung. System: HZ (Heizung) Fb (Fußbodenheizung) -
Seite 36: Inbetriebnahme Und Einstellung
Betriebsanleitung CONDENS 9. Inbetriebnahme und Einstellung 9.1. Entlüftungsprogramm (Inbetriebnahme) Im Entlüftungsprogramm wechselt die Anlage alle 2 Minuten von Heizungsbetrieb in den Warmwasserbetrieb und zurück. Die Pumpe schaltet sich in Intervallen von 30 Sekunden an und aus. Dadurch wird die gesamte Heizungsanlage entlüftet. Sollte sich immer noch Luft im System befinden, muss die Anlage über die Heizkörper... -
Seite 37: Parameterliste
Betriebsanleitung CONDENS 9. Inbetriebnahme und Einstellung 9.4. Parameterliste 2A WW Anforderung Ebene Parameter Beschreibung Standard Einheit Bereich Pumpennachlaufzeit bei WW 1min 0 ÷ 255 Start Durchfluss 0,1l/min 0 ÷ 200 Stopp Durchfluss 0,1l/min 0 ÷ 200 Maximale Differenz zwischen Vorlauf und 20 ÷... - Seite 38 Betriebsanleitung CONDENS 9.4. Parameterliste 2 G Sonstige Einstellungen Teil 2 Ebene Parameter Beschreibung Standard Einheit Bereich 0(nein), Manueller Sommerbetrieb aktive 1-24 (Uhrzeit) 0 Schrittmotor; Dreiwegeventileinstellung 1 (Dreiwegeventil) 0 (Heizkurve); Sommerabschaltungstemperatur 1°C 1-30 Außentemperatur) Serviceinterwall Monat 0-24 Monate 2H WW Überwachung...
-
Seite 39: Störung
Betriebsanleitung CONDENS 10. Störung 10.1. Ersatzteile 2+a+b Artikel-Bezeichnung Artikel- Nr. Gebläse NG 40 m Pumpenkopf UPM Effizienz 5990UPM Pumpenkopf UPS mehrstufig 5990UPS Gasventil Steuerungsplatte BIG 585 Kabelbaum Display Sicherheitsventil 59200064 Zündtrafo Drucksensor Rücklauftemperatur 96751948 Sensor Zapfmenge Auslauftempera 96650804 Ionisationselektrode Zündelektrode Außenfühler... -
Seite 40: Verriegelung
Betriebsanleitung CONDENS 10. Störung 10.2 Verriegelung Im Falle einer Verriegelung wird der Fehler in Klartext im Display angezeigt. Beheben sie den Fehler und warten sie einen Moment, in dem die Anlage einen erneuten Prüflauf macht, und drücken dann die Taste Reset 5 Sekunden lang um die Verriegelung zu beseitigen. -
Seite 41: Wartung
Betriebsanleitung CONDENS 11. Wartung 11.1 Wartungsanleitung für den Fachhandwerker 1. Schalten sie den CONDENS über den ON/OFF Schalter aus. Machen Anlage komplett stromlos über Heizungsnotschalter. 3. Gashahn schließen. 4. Haube abnehmen. 5. Gasleitung lösen. 5. Zündkabel und Ionisationskabel lösen. 6. Kabel am Motor abziehen 7. -
Seite 42: Wartungsnachweis Für Das Erste Garantiejahr
Betriebsanleitung CONDENS 11. Wartungsnachweis 11.2. Wartungsnachweis für das erste Garantiejahr Inbetriebnahmeprotokoll & Wartungsnachweis (vom Fachhandwerker auszufüllen) Wartung durchgeführt am: ___.___.20___ Elektroden geprüft Flammrohr gereinigt, geprüft Wärmetauscher gereinigt Spyrovent geprüft, gereinigt Dichtigkeit geprüft Messtechnisch geprüft Firmenstempel / Adresse Messergebnis Abgastemperatur ____________________________... -
Seite 43: Notizen
Betriebsanleitung CONDENS 11. Notizen Folgende Einstellungen wurden vorgenommen:...
