Hansa Öl-und Gasbrenner GmbH

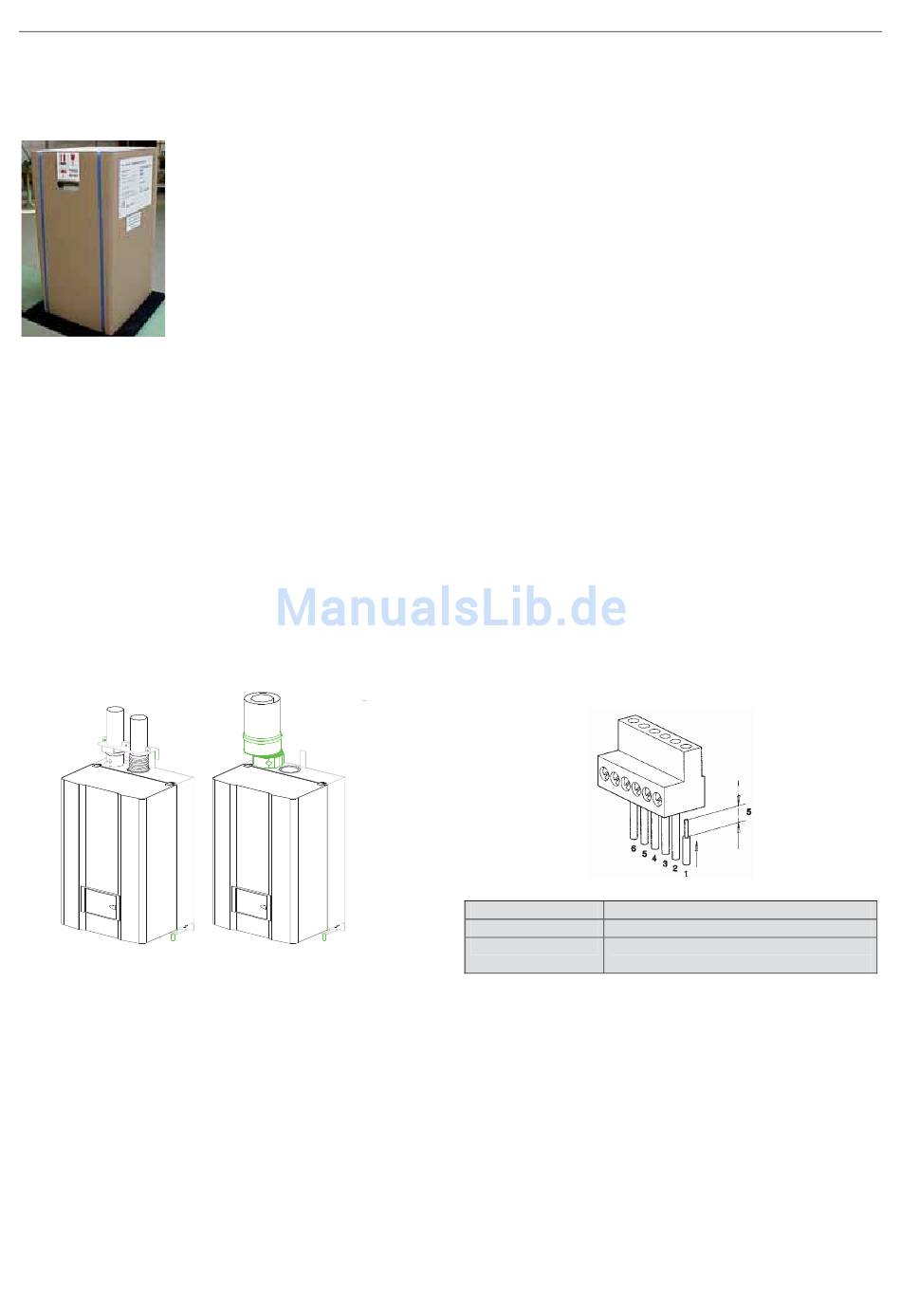

KAPITEL 3. GERÄT AUFHÄNGEN
3.1. Das Gerät
Vor dem Auspacken sollte überprüft
werden, ob die zu verwendende
Gassorte mit den Angaben auf der
Verpackung übereinstimmt. Bei
Fragen wenden Sie sich bitte an Ihren
Lieferanten.
Vorsicht beim Heben. Das Gerät wiegt
etwa 35 kg.
3.2. Aufhängen
Legen Sie einen O-Ring in die Mitte der jeweils vorhandenen
Anschlüsse (1) bis (5).
Die Verschlusskappen aus den Leitungen des Geräts
entfernen.
Halten Sie das Gerät an die Wand etwa 5 cm oberhalb der
Stelle des montierten Montagekreuzes oder des
Montageschranks.
Das Gerät in die Führungen drücken und behutsam
absenken, damit der Haken am Aufhängebügel in die Öffnung
an der Geräterückseite fällt und die Stifte unten am Gerät in
die entsprechenden Öffnungen im Aufhängebügel fallen. Die
Anschlussleitungen des Gerätes fallen dabei über die
Anschlusspunkte des Aufhängebügels.
Ziehen Sie danach die Bundmuttern der jeweiligen
Anschlüsse (1) bis (5) mit Hilfe eines Schlüssels SLW 30 gut
fest.
3.3. Montage der Abgas- und Verbrennungsluftleitung
3.3.1. Anschluss bei getrennter Luft-/Abgasführung
(2-Rohr-System)
Wenn die Abgas- und Verbrennungsluftleitung getrennt
angeschlossen werden, gehen Sie wie folgt vor:
•
Die Abgasabfuhrleitung in die Öffnung (7) im
Aufhängebügel anbringen.
•
Die Leitung 30 – 35 mm unter der Klemmplatte
herausragen lassen.
•
Das Schiebestück (1) nach oben über die
Abgasabfuhrleitung hinaus schieben.
•
Die Luftzufuhrleitung in die Öffnung (8) im Aufhängebügel
(1) anbringen.
•
Die Leitung 40 -45 mm unter der Klemmplatte
herausragen lassen.
•
Den Gummibalg (2) über die Luftzufuhrleitung anbringen
und mit der Schlauchklemme abklemmen.
16
Installations- und Bedienungsanleitung
•
Die Klemmplatte (3) auf den Aufhängebügel anbringen
und mit den mitgelieferten Schrauben (4) befestigen.
Darauf achten, dass die Klemmplatte dabei nicht in die
Nut des Schiebestücks gelangt.
3.3.2. Anschluss bei konzentrischer Luft-/Abgasführung
(Reduktionsstück 80/125 m)
Wenn die Abgas- und Verbrennungsluftleitung konzentrisch
angeschlossen werden, gehen Sie wie folgt vor:
•
Das Reduktionsstück 80/125 auf das Gerät montieren,
bevor das Gerät montiert wird.
•
Nachdem das Gerät montiert wurde, werden die
konzentrischen Leitungen auf das Reduktionsstück 80/125
montiert.
3.3.3. Anschluss bei konzentrischer Luft-/Abgasführung
(Reduktionsstück 60/100 m)
Wenn die Abgas- und Verbennungsluftleitung konzentrisch
angeschlossen werden, gehen Sie wie folgt vor:
•
Das Reduktionsstück 60/100 am Gerät montieren, bevor
das Gerät selbst montiert wird.
•
Nachdem das Gerät montiert wurde, werden die
konzentrischen Leitungen auf das Reduktionsstück 60/100
angebracht.
3.4. Kondensabfluss / Abfluss Sicherheitsventil
Zwischen dem Kondensatabfluss bzw. dem Sicherheitsventil
und der Abflussleitung ist eine offene Verbindung
herzustellen.
3.5. Anschlussblock
Die Anschlüsse des Anschlussblocks sind potentialfreie
Kontakte. Also keine 230 Volt anschließen!
Wenn kein An/Aus-Wohnzimmerthermostat oder
modulierende Raumeinheit verwendet wird, müssen die
Klemmen (1) und (2) weiterverbunden werden.
Klemmen (1) – (2) Anschluss für Thermostat 24 Volt
Klemmen (3) – (4) Anschluss Außenfühler für 12 kOhm
Klemmen (5) – (6) Anschluss Fühler externer Speicher
für 10 kOhm oder 12 kOhm
3.5.1. Anschluss Wohnzimmerthermostat auf Klemmen
(1) und (2)
Der An-/Aus Wohnzimmerthermostat (24 Volt) sollte in
demselben Gebäude wie das Gerät montiert werden.
Die Isolation der Anschlusskabel des
Wohnzimmerthermostats um etwa 5 mm abziehen. Die
freigelegten Enden der Anschlussdrähte in die Anschlüsse (1)
und (2) des Anschlussblocks einstecken. Darauf achten, dass
die Adern keinen Kurzschluss verursachen. Die Schrauben im
Anschlussblock festziehen.
