Hansa Öl-und Gasbrenner GmbH

1.7. Lieferbedingungen

Hansa liefert ihre Produkte gemäß den allgemeinen
Lieferbedingungen für die Metall- und elektrotechnische
Industrie. Hinterlegt beim Landesgericht Den Haag am 19.
Oktober 1998 unter der Nummer 119/1998.
1.8. Installationsarten der Abgas- und Verbrennungs-
luftleitung

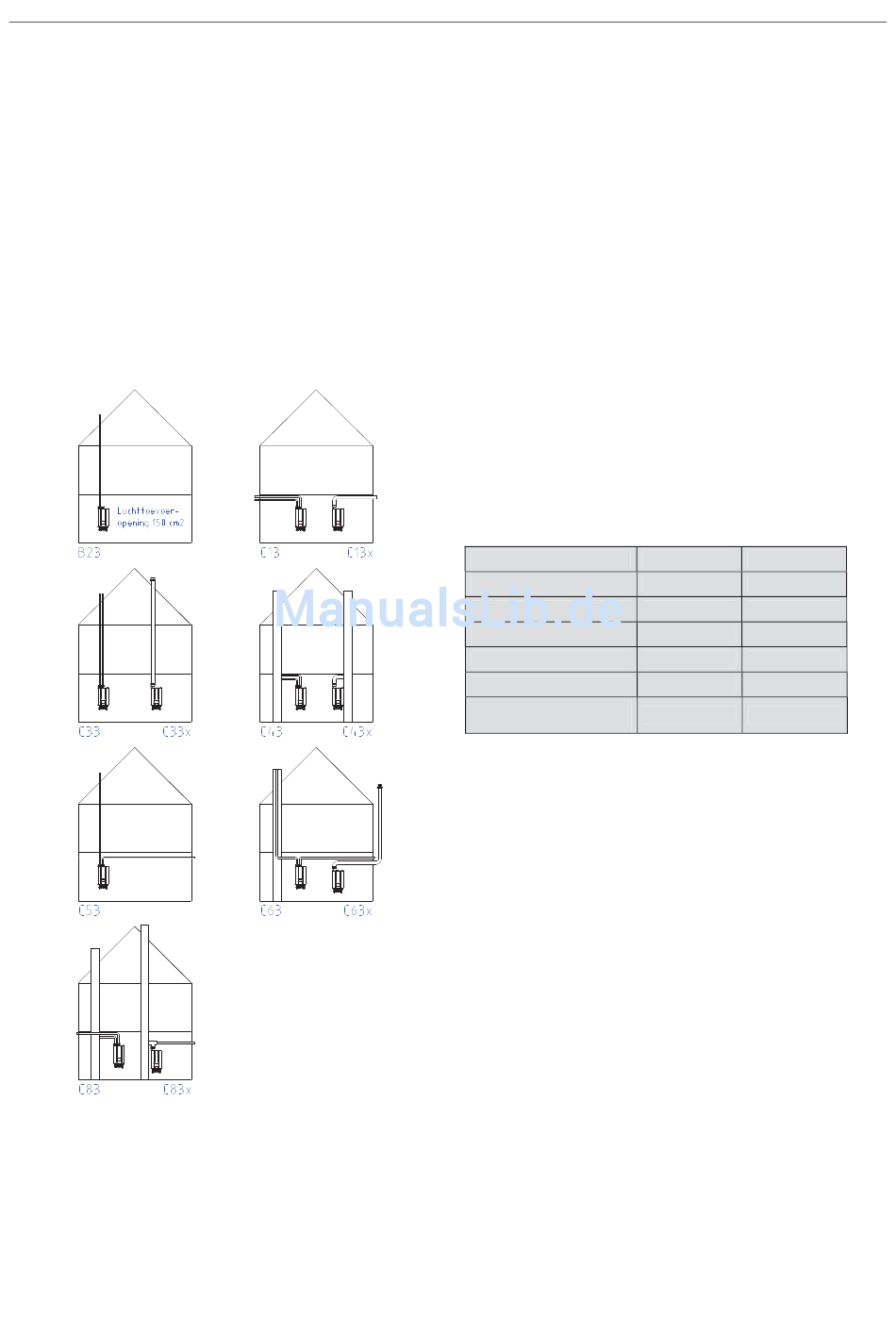

Siehe Abbildung als Übersicht über die möglichen
Installationsarten. Die Geräte sind für folgende
Installationstypen geprüft:
B , C , C , C , C
23 13(x) 33(x) 43(x)
Bei Abgassystemen aus Kunststoff ist ein Gerät mit
Abgastemperaturfühler (N0S070017) zu verwenden.
Es sind zugelassene Abgasleitungen zu verwenden.
, C , C .
53 63(x) 83(x)
Installations- und Bedienungsanleitung

1.9. Aufstell- und Umgebungsbedingungen

Der Raum, in dem das Gerät montiert wird, sollte den
gesetzlich geltenden Vorschriften entsprechen
Die Wand muss das Gewicht des Gerätes tragen können
(belastetes Gewicht ± 40 kg).
Sollten Sie eine andere Montagefläche als eine Steinwand mit
ausreichend Dicke benutzen, so sollten Sie hierfür selbst die
geeigneten Befestigungsmittel wählen und das Gerät
vorschriftsmäßig montieren.
Das Gerät darf nicht in einer chemisch aggressiven
Umgebung montiert werden.
Das Gerät mit Luftzufuhr und Abgasabfuhr entspricht den
Anforderungen der Schutzklasse IP44 und kann daher auch
in Nassräumen installiert werden.
Obwohl das Gerät mit einer internen Frostsicherung
ausgestattet ist, darf es keinen extrem niedrigen
Umgebungstemperaturen (weniger als –10° C) ausgesetzt
werden.
1.10. Zulässiger Widerstand von Abgas- und
Verbrennungsluftleitung zusammen
Der Gesamtwiderstand der Abgas- und Verbrennungs-
luftleitung darf nicht mehr als 185 Pa betragen.
Die Widerstandswerte in der nachstehenden Tabelle gelten
für eine Durchflussmenge von 40 m
Rohr pro Meter
Kurve 90° , R = 1.5 D
Kurve 90° , R = 0,5 D
Kurve 45° , R = 1.5 D
Kurve 45° , R = 0,5 D
Dachdurchführung
(konzentrisch, 1.25 m)

1.11. Heizungsbetrieb (alle Modelle)

Wenn der angeschlossene Wohnzimmerthermostat oder die
Raumeinheit Wärme anfordert, wird das Gerät das
Zentralheizungswasser nach Bedarf erwärmen. Die gelieferte
Wärmeleistung wird automatisch an den Bedarf und, bei
Verwendung eines An/Aus-Thermostats, stufenlos an den
Wärmebedarf angepasst.
Ist die gewünschte Raumtemperatur erreicht, schaltet der
Termostat ab und das Heizungswasser wird nicht weiter
erwärmt. Die Heizungspumpe wird noch für eine vorgegebene
Zeit nachlaufen, um die Wärme gleichmäßig über die
Heizungsanlage zu verteilen.
3
/Stunde
Ø 80 mm Ø 60 mm
1.3 Pa 5,1 Pa
2,5 Pa 6,5 Pa
6,0 Pa 15,0 Pa
1,5 Pa 4,0 Pa
2,0 Pa 5,5 Pa
20,0 Pa 30,0 Pa
11
