3.7 Verwenden des D/A-Ausgangs

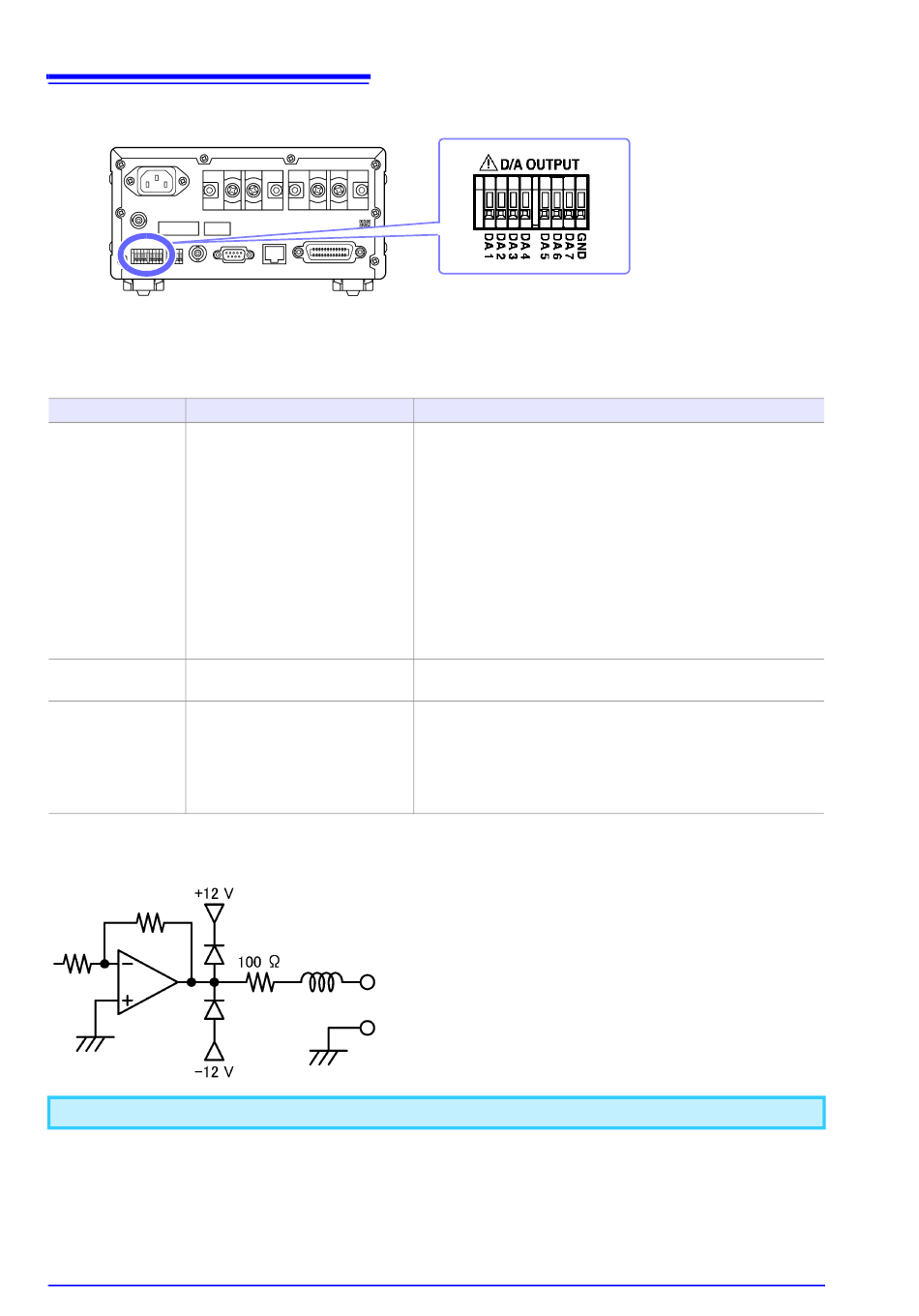

Ausgangsanschlüsse und Beschreibung der Ausgänge
Verfügbare Ausgabeparameter und Ausgangsspannungen (DA1 bis DA7)
Ausgangsspannung
Pegelausgang Wählen Sie zwischen 2 V (STD.2)
und 5 V (STD.5) aus.
Hochgeschwindigke Wählen Sie zwischen
its-Pegelausgang 2 V (FASt.2) und 5 V (FASt.5) aus
Schwingungsforma 1 V (FASt)
usgang Momentane Spannung und
momentaner Strom
RMS-Pegel
Momentane Leistung
Durchschnittlicher Pegel

Ausgangsstromkreise

Über D/A-Ausgangsanschlüsse kann eine maximale Spannung von ±12 V ausgegeben werden.
Ausgangs-Parameter
Spannung (
V), Strom (A), Wirkleistung (W),
Scheinleistung (VA), Blindleistung (var), Leistungsfaktor (PF),
Phasenwinkel ( ° ), Spannungsfrequenz (V Hz),
Stromfrequenz (A Hz), Zeit-Durchschnittswert für Strom
(T.AV A),
Zeit-Durchschnittswert für Wirkleistung (T.AV W),
Stromintegration (Ah, Ah+, Ah-),
Wirkleistungsintegration (Wh, Wh+, Wh-),
Spannungsscheitelfaktor (CF V), Stromscheitelfaktor (CF A),
Brummspannungswert (RF V %), Brummstromwert (RF A %),
Gesamte harmonische Spannungsverzerrung (THD V %),
Gesamte harmonische Stromverzerrung (THD A %),
Maximales Stromverhältnis (MCR)
Spannung (V), Strom (A), Wirkleistung (W)
Momentane Spannung (V), Momentaner Strom (A),
Momentane Leistung (W)
Die Ausgangsimpedanz der einzelnen
Ausgangsanschlüsse beträgt ca. 100 Ω.
Wenn Sie Aufzeichnungsgeräte, DMM-Geräte
oder andere Instrumente anschließen,
Ausgangsanschluss
verwenden Sie ein Gerät mit hoher
Eingangsimpedanz (mindestens 1 MΩ).
