50

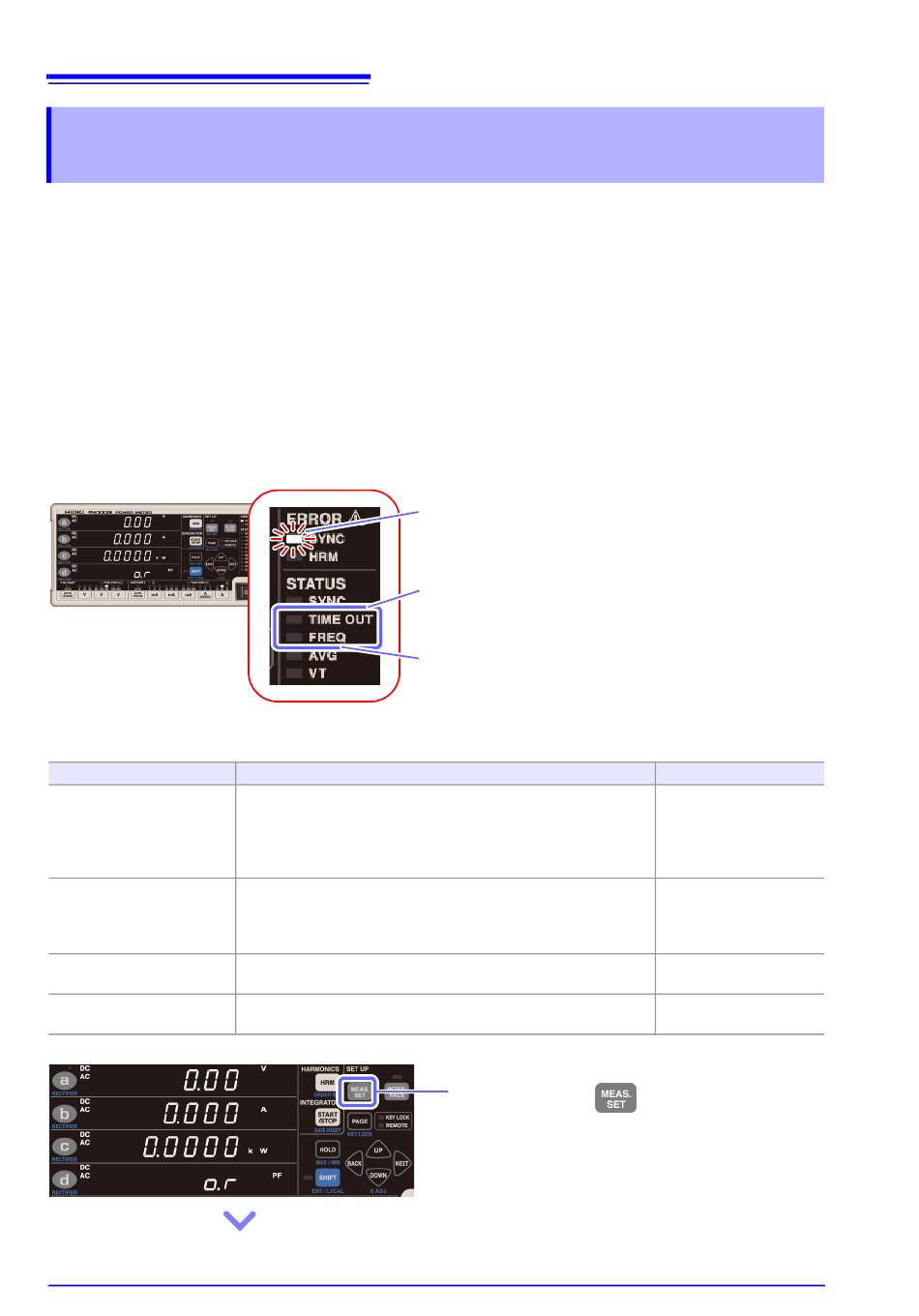

3.2 Konfigurieren der Einstellungen
3.2.5 Einstellung des Frequenzmessbereichs
(Nulldurchgangsfilter)
Wenn die Lampe SYNC
Wenn die Synchronisationsquelle auf Spannung (U) oder Strom (I) eingestellt wird, dann leuchtet die Lampe
SYNC (ERROR) auf, wenn das Synchronisationssignal nicht erfasst werden kann. Wenn die Lampe
(ERROR) leuchtet, kann das Instrument keine präzisen Messungen ausführen.
Das Instrument umfasst Tiefpassfilter mit 100 Hz, 500 Hz, 5 kHz und 100 kHz zur Verwendung beim
Wechseln der Grenzfrequenz (z. B. als Nulldurchgangsfilter). Diese Filter variieren zudem je nach
Frequenzmessbereich.
Darüber hinaus sind präzise Messungen nicht möglich, wenn ein Eingang mit einer niedrigen Frequenz von
weniger als 10 Hz (mit einer Wiederholungsperiode größer als 0,1 Sek.) verwendet wird, da jeder
Eingangszyklus das Berechnungsverarbeitungsintervall des Instruments überschreitet (und einen Timeout
verursacht). Dann leuchtet die Lampe
Einstellung des Instruments auf 1 Sek. (bei einer Eingangsfrequenz von weniger als 10 Hz) oder auf 10 Sek.
(bei einer Eingangsfrequenz von weniger als 1 Hz). (S.54)
Einstellung
100 Hz
500 Hz
(Standardeinstellung)
5 kHz
100 kHz
(ERROR) aufleuchtet, ändern Sie die Einstellung des Nulldurchgangsfilters.
SYNC (ERROR) ebenfalls auf. Stellen Sie in diesem Fall die Timeout-
Beschreibung
Verwenden Sie diese Einstellung in erster Linie bei der Messung
von Ausrüstung mit standardmäßiger Wechselstromversorgung
(50 Hz, 60 Hz) und wenn die Grundwelle (100 Hz oder weniger)
auf der Sekundärseite als Synchronisationssignal verwendet
wird.
Verwenden Sie diese Einstellung in erster Linie bei der Messung
von Ausrüstung mit standardmäßiger Wechselstromversorgung
(50 Hz, 60 Hz, 400 Hz) und wenn die Grundwelle auf der
Sekundärseite als Synchronisationssignal verwendet wird.
Verwenden Sie diese Einstellung bei einem Frequenzeingang
von über 500 Hz als Synchronisationssignal.
Verwenden Sie diese Einstellung bei einem Frequenzeingang
von über 5 kHz als Synchronisationssignal.
Wenn die SYNC-Lampe (ERROR) leuchtet, kann keine präzise
Messung durchgeführt werden.
Durch Einstellen des Timeout auf 1 Sek. bis 10 Sek. leuchtet
die Lampe TIME OUT auf. Der Standardwert beträgt 0,1 Sek.
Der Nulldurchgangsfilter ist mit dem Frequenzmessbereich
verknüpft. Wenn Sie keine Frequenzmessung ausführen
können, ändern Sie diese Einstellung des
Nulldurchgangsfilters. Die Standardeinstellung ist 500 Hz.
Durch Einstellen auf 100 Hz, 5 kHz oder 200 kHz leuchtet die
Lampe FREQ auf.
1
Drücken Sie
SYNC
Lampe FREQ
ein
aus
ein
ein
.
