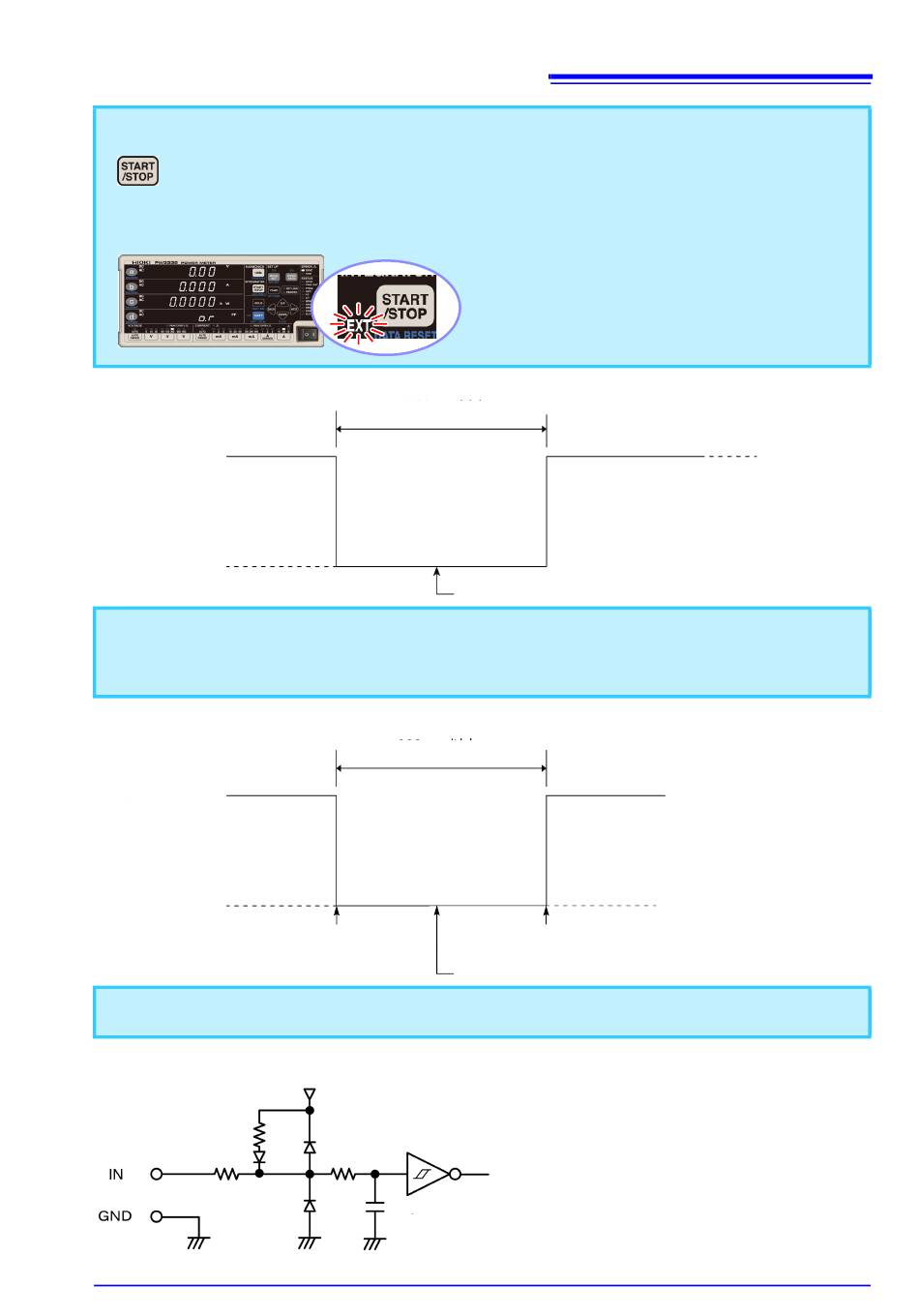

Zurücksetzen Des Integrationswerts (Reset-Anschluss); Schaltplan Des Internen Stromkreises Der Externen Steuerung - Hioki Pw3335 Bedienungsanleitung

• Wenn die Integration mit externer Steuerung gestartet wird, kann sie nur über die externe Steuerung
gestoppt werden. Die eingestellte Integrationszeit wird ignoriert. Wenn versucht wird, die Integration mit
zu stoppen, wird [Err.11] angezeigt.
• Zwischen der Eingabe des Integrationsstartsignals und dem tatsächlichen Integrationsstart kommt es zu
einer Verzögerung (Datenaktualisierungsintervall) von bis zu 200 ms.
• Die Lampe EXT leuchtet, während der über die externe Steuerung ausgelösten Integration.
Zurücksetzen des Integrationswerts (RESET-Anschluss)
5 V
(unterbrochen)
0 V
(kurzgeschlossen)
• Während der Ausführung der Integration (während die Lampe
Integrationswerte nicht zurückgesetzt werden. Wenn dies versucht wird, wird [Err.15] angezeigt.
• Zwischen der Signaleingabe zum Zurücksetzen der Integration und dem tatsächlichen Zurücksetzen der
Integration kommt es zu einer Verzögerung (Datenaktualisierungsintervall) von bis zu 200 ms.
Anzeige halten (HOLD)
5 V
(unterbrochen)
0 V
(kurzgeschlossen)
Anzeige halten starten
Zwischen dem Eingang des Haltesignals und dem tatsächlichen Haltestatus kommt es zu einer Verzögerung
(Datenaktualisierungsintervall) von bis zu 200 ms.

Schaltplan des internen Stromkreises der externen Steuerung

10 kΩ
100 Ω
Mindestens 200 Millisek.
Während dieses Intervalls werden Integrationswerte
Mindestens 200 Millisek.
Während dieses Intervalls wird die Anzeige gehalten.
+5 V
49,9 kΩ
1000 pF
Anzeige halten abbrechen
3.6 Externe Steuerung
RUN leuchtet) können die
