Geräteparameter Cubemass Modbus RS485
Endress+Hauser
2
Funktionsmatrix
2.1
Allgemeiner Aufbau der Funktionsmatrix
Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke → Gruppen → Funktionsgruppen → Funktionen
A
AAA
ACA
B
BAA
C
CAA
D, E, ...
CBA

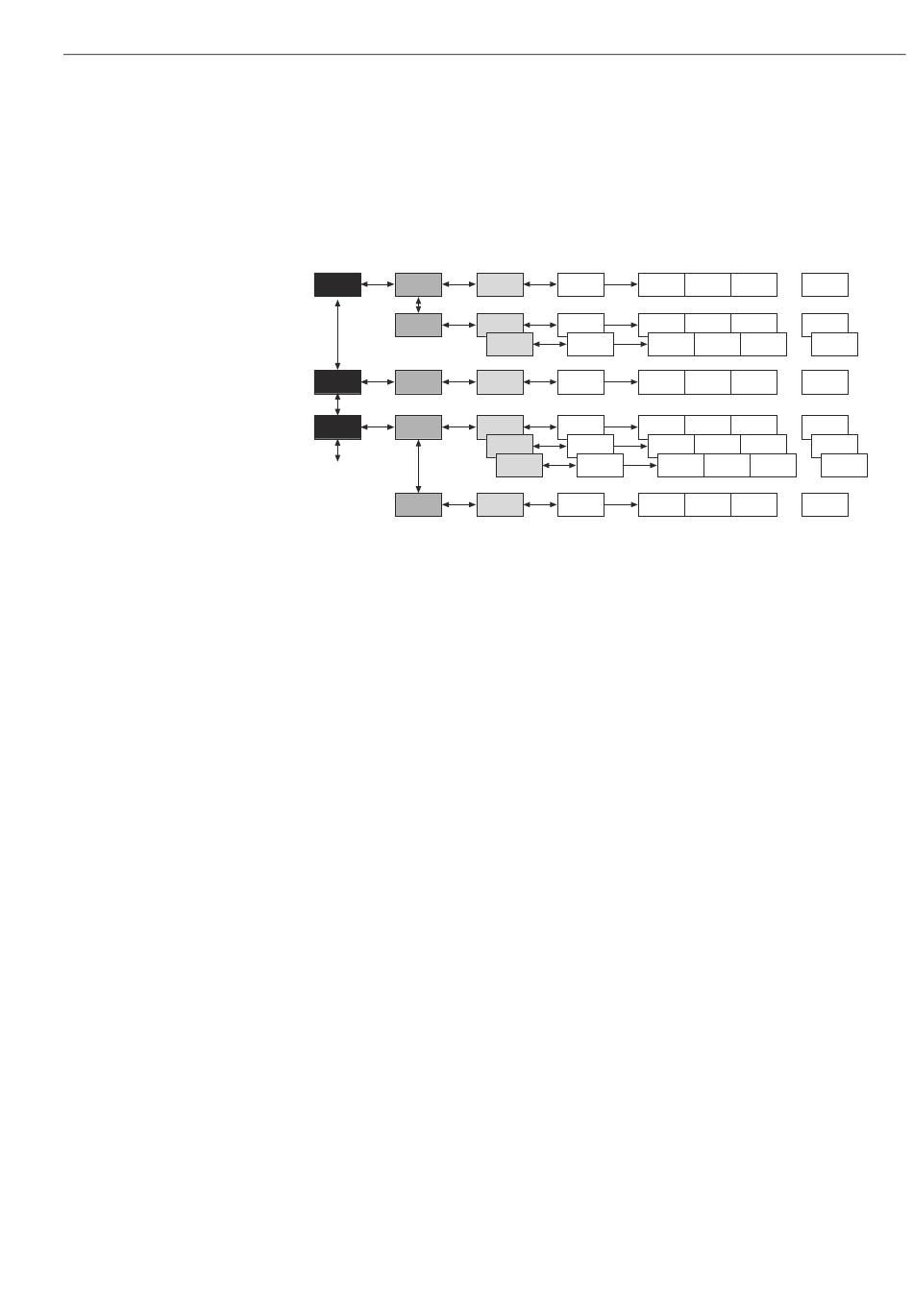

Abb. 1:
Aufbau der Funktionsmatrix
2.1.1
Blöcke
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des Gerätes.
Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, SUMMENZÄHLER, AUSGÄNGE.
2.1.2
Gruppen
Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erweiterte
Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehende Gruppen
des Blockes "MESSGRÖSSEN" sind z.B.: MESSWERTE, SYSTEMEINHEITEN.
2.1.3
Funktionsgruppen
Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktionsgruppe
erfolgt eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen Gruppe. Zur Verfü-
gung stehende Funktionsgruppen der Gruppe "PROZESSPARAMETER" sind z.B.: EINSTEL-
LUNGEN, ABGLEICH.
2.1.4
Funktionen
Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen
erfolgt die eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlen-
werte eingegeben bzw. Parameter ausgewählt und abgespeichert werden. Zur Verfügung
stehende Funktionen der Funktionsgruppe "DRUCKKORREKTUR" sind z.B.: DRUCKMODUS,
DRUCK.
Soll z.B. der Druck verändert werden, ergibt sich folgendes Vorgehen:
1.
Auswahl des Blocks "GRUNDFUNKTION"
2.
Auswahl der Gruppe "PROZESSPARAMETER"
3.
Auswahl der Funktionsgruppe "DRUCKKORREKTUR"
4.
Auswahl der Funktion "DRUCK"
000
0000
0001
040
0400
0401
042
0420
0421
200
2000
2001
202
2020
2021
204
2040
2041
206
2060
220
2200
2201
Funktionsmatrix
0002
0003
0009
...
0402
0403
0409
...
0422
0423
0429
...
2002
2003
2009
...
2022
2023
2029
...
2042
2043
2049
...
2061
2062
2063
2069
...
2202
2203
2209
...
