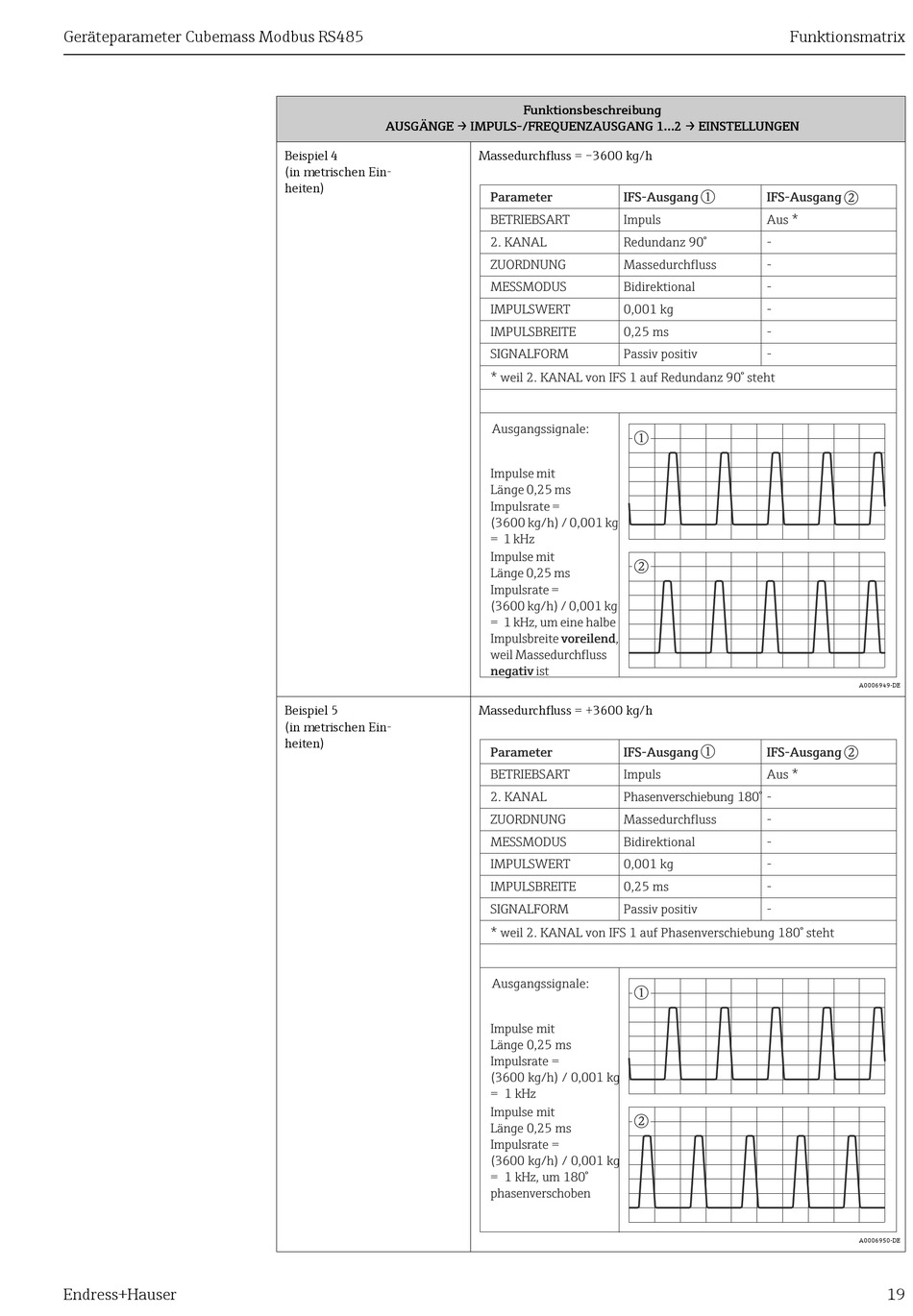

Endress+Hauser Cubemass Modbus RS485 Handbuch Seite 19

Geräteparameter Cubemass Modbus RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1...2 → EINSTELLUNGEN
Beispiel 4
(in metrischen Ein-
heiten)
Beispiel 5
(in metrischen Ein-
heiten)
Funktionsbeschreibung
Massedurchfluss = –3600 kg/h
Parameter IFS-Ausgang
BETRIEBSART Impuls
2. KANAL Redundanz 90°
ZUORDNUNG Massedurchfluss
MESSMODUS Bidirektional
IMPULSWERT 0,001 kg
IMPULSBREITE 0,25 ms
SIGNALFORM Passiv positiv
* weil 2. KANAL von IFS 1 auf Redundanz 90° steht
Ausgangssignale:
m
Impulse mit
Länge 0,25 ms
Impulsrate =
(3600 kg/h) / 0,001 kg
= 1 kHz
Impulse mit
n
Länge 0,25 ms
Impulsrate =
(3600 kg/h) / 0,001 kg
= 1 kHz, um eine halbe
Impulsbreite voreilend ,
weil Massedurchfluss
negativ ist
Massedurchfluss = +3600 kg/h
Parameter IFS-Ausgang
BETRIEBSART Impuls
2. KANAL Phasenverschiebung 180° -
ZUORDNUNG Massedurchfluss
MESSMODUS Bidirektional
IMPULSWERT 0,001 kg
IMPULSBREITE 0,25 ms
SIGNALFORM Passiv positiv
* weil 2. KANAL von IFS 1 auf Phasenverschiebung 180° steht
Ausgangssignale:
m
Impulse mit
Länge 0,25 ms
Impulsrate =
(3600 kg/h) / 0,001 kg
= 1 kHz
Impulse mit
n
Länge 0,25 ms
Impulsrate =
(3600 kg/h) / 0,001 kg
= 1 kHz, um 180°
phasenverschoben
Funktionsmatrix
m
n
IFS-Ausgang
Aus *
-
-
-
-
-
-
A0006949-DE
m
n
IFS-Ausgang
Aus *
-
-
-
-
-
A0006950-DE
