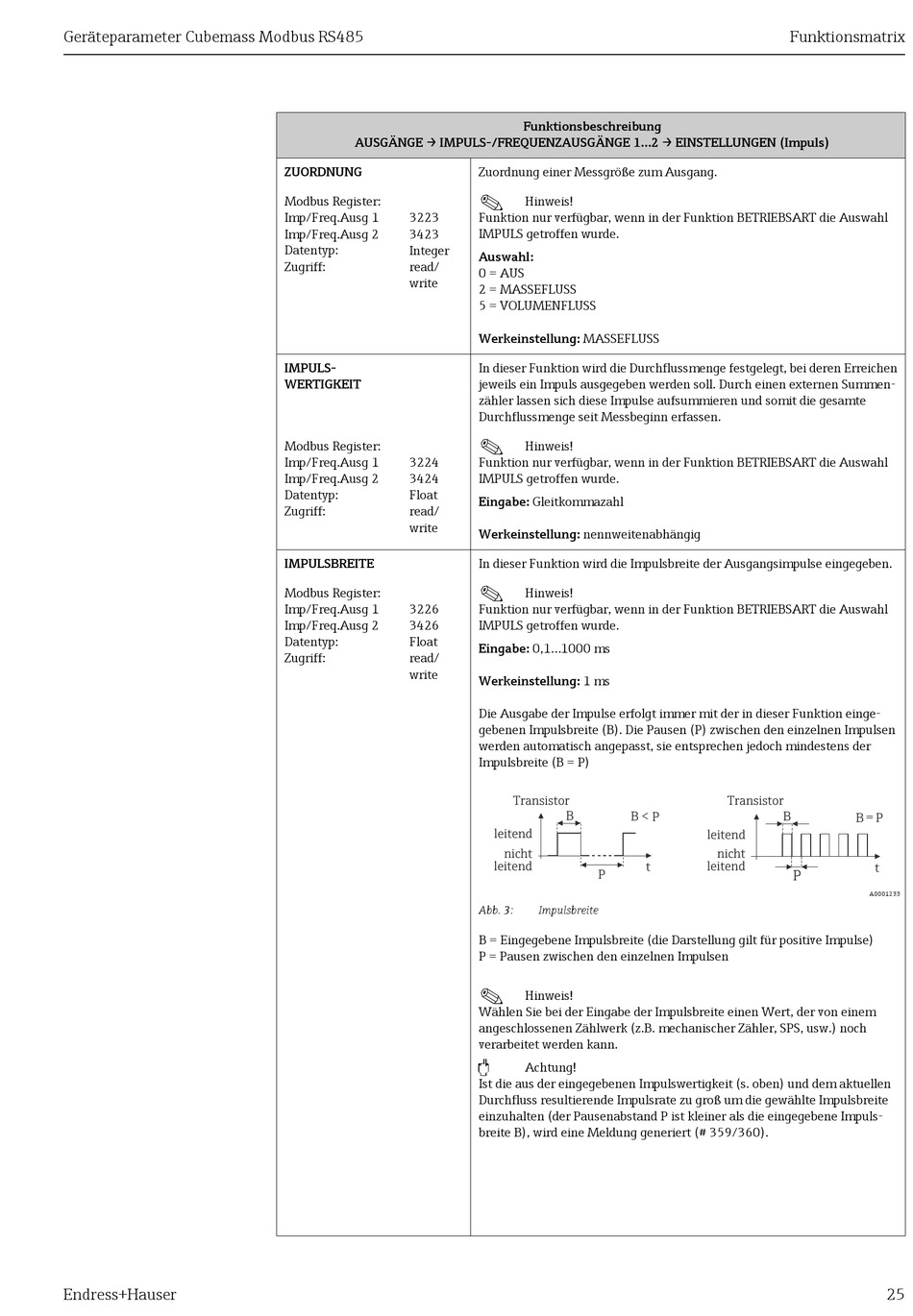

Geräteparameter Cubemass Modbus RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGÄNGE 1...2 → EINSTELLUNGEN (Impuls)
ZUORDNUNG
Modbus Register:
Imp/Freq.Ausg 1
3223
Imp/Freq.Ausg 2
3423
Datentyp:
Integer
Zugriff:
read/
write
IMPULS-
WERTIGKEIT
Modbus Register:
Imp/Freq.Ausg 1
3224
Imp/Freq.Ausg 2
3424
Datentyp:
Float
Zugriff:
read/
write
IMPULSBREITE
Modbus Register:
Imp/Freq.Ausg 1
3226
Imp/Freq.Ausg 2
3426
Datentyp:
Float
Zugriff:
read/
write
Funktionsbeschreibung
Zuordnung einer Messgröße zum Ausgang.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
Auswahl:
0 = AUS
2 = MASSEFLUSS
5 = VOLUMENFLUSS
Werkeinstellung: MASSEFLUSS
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen
jeweils ein Impuls ausgegeben werden soll. Durch einen externen Summen-
zähler lassen sich diese Impulse aufsummieren und somit die gesamte
Durchflussmenge seit Messbeginn erfassen.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
Eingabe: Gleitkommazahl
Werkeinstellung: nennweitenabhängig
In dieser Funktion wird die Impulsbreite der Ausgangsimpulse eingegeben.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
Eingabe: 0,1...1000 ms
Werkeinstellung: 1 ms
Die Ausgabe der Impulse erfolgt immer mit der in dieser Funktion einge-
gebenen Impulsbreite (B). Die Pausen (P) zwischen den einzelnen Impulsen
werden automatisch angepasst, sie entsprechen jedoch mindestens der
Impulsbreite (B = P)
Transistor
B
B < P
leitend
nicht
leitend
t
P
Abb. 3:
Impulsbreite
B = Eingegebene Impulsbreite (die Darstellung gilt für positive Impulse)
P = Pausen zwischen den einzelnen Impulsen
!
Hinweis!
Wählen Sie bei der Eingabe der Impulsbreite einen Wert, der von einem
angeschlossenen Zählwerk (z.B. mechanischer Zähler, SPS, usw.) noch
verarbeitet werden kann.
"
Achtung!
Ist die aus der eingegebenen Impulswertigkeit (s. oben) und dem aktuellen
Durchfluss resultierende Impulsrate zu groß um die gewählte Impulsbreite
einzuhalten (der Pausenabstand P ist kleiner als die eingegebene Impuls-
breite B), wird eine Meldung generiert (# 359/360).
Funktionsmatrix
Transistor
B
B = P
leitend
nicht
leitend
t
P
A0001233
25
