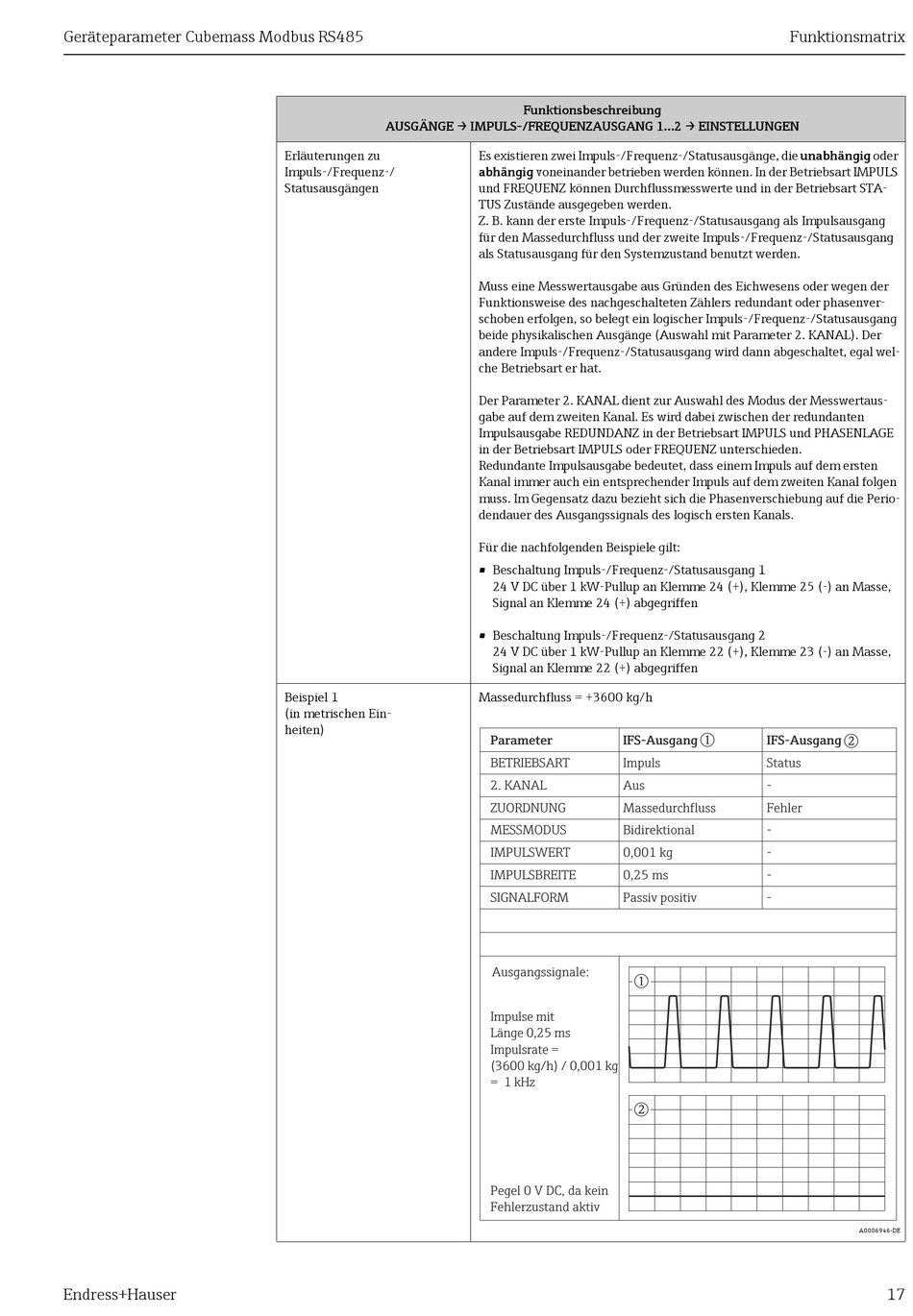

Geräteparameter Cubemass Modbus RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1...2 → EINSTELLUNGEN
Erläuterungen zu
Impuls-/Frequenz-/
Statusausgängen
Beispiel 1
(in metrischen Ein-
heiten)
Funktionsbeschreibung
Es existieren zwei Impuls-/Frequenz-/Statusausgänge, die unabhängig oder
abhängig voneinander betrieben werden können. In der Betriebsart IMPULS
und FREQUENZ können Durchflussmesswerte und in der Betriebsart STA-
TUS Zustände ausgegeben werden.
Z. B. kann der erste Impuls-/Frequenz-/Statusausgang als Impulsausgang
für den Massedurchfluss und der zweite Impuls-/Frequenz-/Statusausgang
als Statusausgang für den Systemzustand benutzt werden.
Muss eine Messwertausgabe aus Gründen des Eichwesens oder wegen der
Funktionsweise des nachgeschalteten Zählers redundant oder phasenver-
schoben erfolgen, so belegt ein logischer Impuls-/Frequenz-/Statusausgang
beide physikalischen Ausgänge (Auswahl mit Parameter 2. KANAL). Der
andere Impuls-/Frequenz-/Statusausgang wird dann abgeschaltet, egal wel-
che Betriebsart er hat.
Der Parameter 2. KANAL dient zur Auswahl des Modus der Messwertaus-
gabe auf dem zweiten Kanal. Es wird dabei zwischen der redundanten
Impulsausgabe REDUNDANZ in der Betriebsart IMPULS und PHASENLAGE
in der Betriebsart IMPULS oder FREQUENZ unterschieden.
Redundante Impulsausgabe bedeutet, dass einem Impuls auf dem ersten
Kanal immer auch ein entsprechender Impuls auf dem zweiten Kanal folgen
muss. Im Gegensatz dazu bezieht sich die Phasenverschiebung auf die Perio-
dendauer des Ausgangssignals des logisch ersten Kanals.
Für die nachfolgenden Beispiele gilt:
• Beschaltung Impuls-/Frequenz-/Statusausgang 1
24 V DC über 1 kW-Pullup an Klemme 24 (+), Klemme 25 (-) an Masse,
Signal an Klemme 24 (+) abgegriffen
• Beschaltung Impuls-/Frequenz-/Statusausgang 2
24 V DC über 1 kW-Pullup an Klemme 22 (+), Klemme 23 (-) an Masse,
Signal an Klemme 22 (+) abgegriffen
Massedurchfluss = +3600 kg/h
Parameter
IFS-Ausgang
BETRIEBSART
Impuls
2. KANAL
Aus
ZUORDNUNG
Massedurchfluss
MESSMODUS
Bidirektional
IMPULSWERT
0,001 kg
IMPULSBREITE
0,25 ms
SIGNALFORM
Passiv positiv
Ausgangssignale:
m
Impulse mit
Länge 0,25 ms
Impulsrate =
(3600 kg/h) / 0,001 kg
= 1 kHz
n
Pegel 0 V DC, da kein
Fehlerzustand aktiv
Funktionsmatrix
m
n
IFS-Ausgang
Status
-
Fehler
-
-
-
-
A0006946-DE
17
