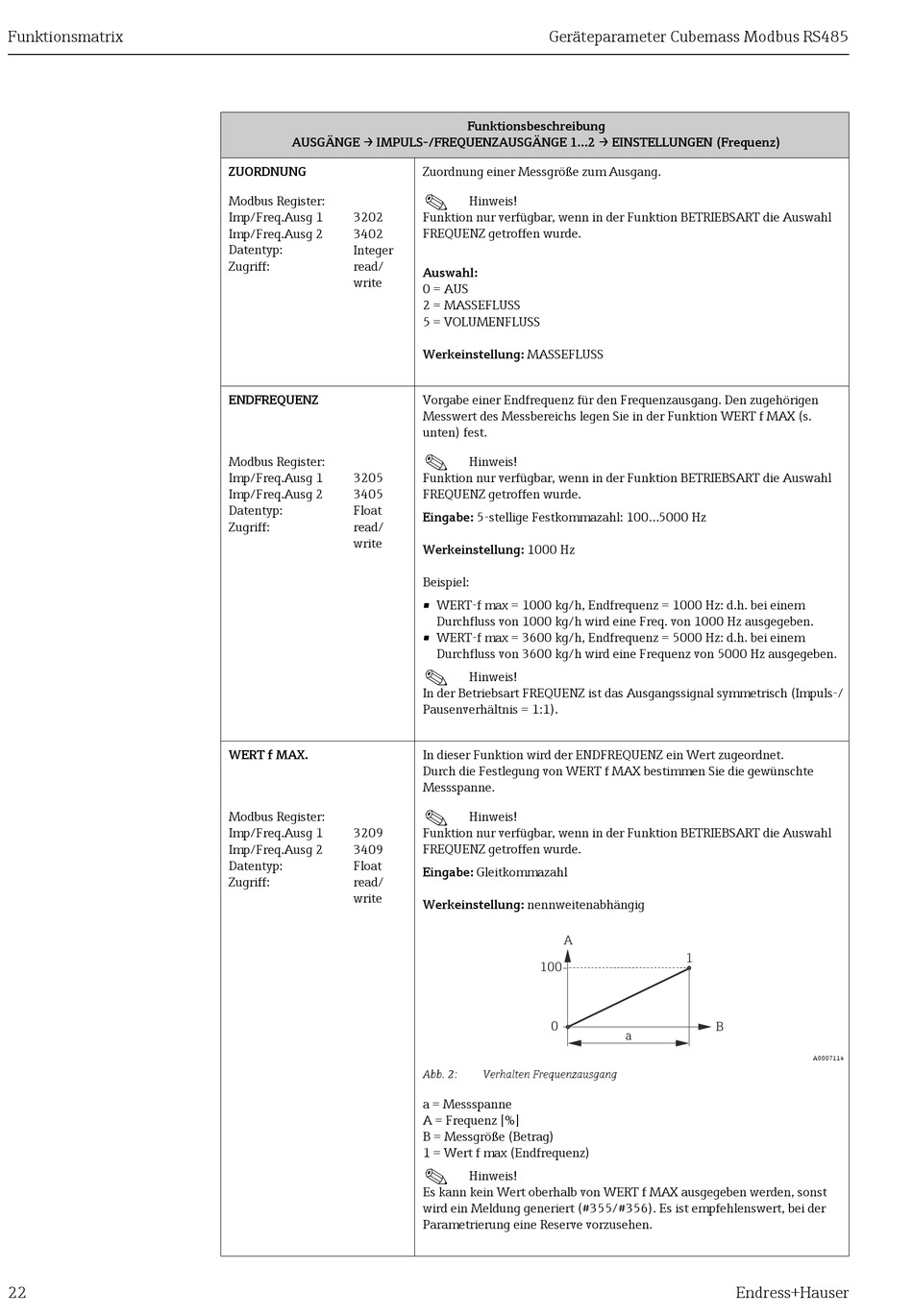

Funktionsmatrix
22
AUSGÄNGE → IMPULS-/FREQUENZAUSGÄNGE 1...2 → EINSTELLUNGEN (Frequenz)
ZUORDNUNG
Modbus Register:
Imp/Freq.Ausg 1
3202
Imp/Freq.Ausg 2
3402
Datentyp:
Integer
Zugriff:
read/
write
ENDFREQUENZ
Modbus Register:
Imp/Freq.Ausg 1
3205
Imp/Freq.Ausg 2
3405
Datentyp:
Float
Zugriff:
read/
write
WERT f MAX.
Modbus Register:
Imp/Freq.Ausg 1
3209
Imp/Freq.Ausg 2
3409
Datentyp:
Float
Zugriff:
read/
write
Geräteparameter Cubemass Modbus RS485
Funktionsbeschreibung
Zuordnung einer Messgröße zum Ausgang.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
Auswahl:
0 = AUS
2 = MASSEFLUSS
5 = VOLUMENFLUSS
Werkeinstellung: MASSEFLUSS
Vorgabe einer Endfrequenz für den Frequenzausgang. Den zugehörigen
Messwert des Messbereichs legen Sie in der Funktion WERT f MAX (s.
unten) fest.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
Eingabe: 5-stellige Festkommazahl: 100...5000 Hz
Werkeinstellung: 1000 Hz
Beispiel:
• WERT-f max = 1000 kg/h, Endfrequenz = 1000 Hz: d.h. bei einem
Durchfluss von 1000 kg/h wird eine Freq. von 1000 Hz ausgegeben.
• WERT-f max = 3600 kg/h, Endfrequenz = 5000 Hz: d.h. bei einem
Durchfluss von 3600 kg/h wird eine Frequenz von 5000 Hz ausgegeben.
!
Hinweis!
In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch (Impuls-/
Pausenverhältnis = 1:1).
In dieser Funktion wird der ENDFREQUENZ ein Wert zugeordnet.
Durch die Festlegung von WERT f MAX bestimmen Sie die gewünschte
Messspanne.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
Eingabe: Gleitkommazahl
Werkeinstellung: nennweitenabhängig
A
100
0
Abb. 2:
Verhalten Frequenzausgang
a = Messspanne
A = Frequenz [%]
B = Messgröße (Betrag)
1 = Wert f max (Endfrequenz)
!
Hinweis!
Es kann kein Wert oberhalb von WERT f MAX ausgegeben werden, sonst
wird ein Meldung generiert (#355/#356). Es ist empfehlenswert, bei der
Parametrierung eine Reserve vorzusehen.
1
B
a
Endress+Hauser
A0007114
