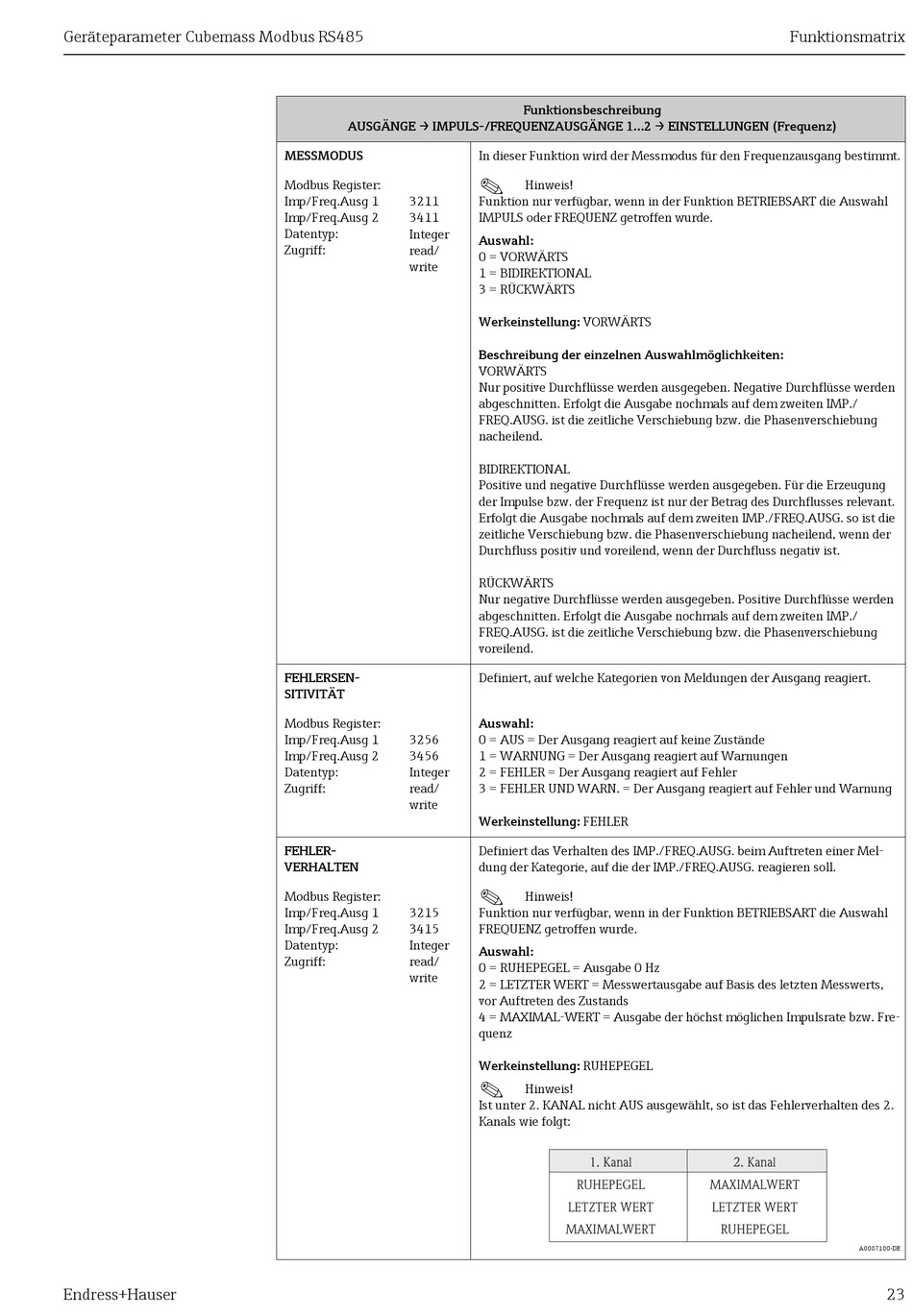

Geräteparameter Cubemass Modbus RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGÄNGE 1...2 → EINSTELLUNGEN (Frequenz)
MESSMODUS
Modbus Register:
Imp/Freq.Ausg 1
3211
Imp/Freq.Ausg 2
3411
Datentyp:
Integer
Zugriff:
read/
write
FEHLERSEN-
SITIVITÄT
Modbus Register:
Imp/Freq.Ausg 1
3256
Imp/Freq.Ausg 2
3456
Datentyp:
Integer
Zugriff:
read/
write
FEHLER-
VERHALTEN
Modbus Register:
Imp/Freq.Ausg 1
3215
Imp/Freq.Ausg 2
3415
Datentyp:
Integer
Zugriff:
read/
write
Funktionsbeschreibung
In dieser Funktion wird der Messmodus für den Frequenzausgang bestimmt.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS oder FREQUENZ getroffen wurde.
Auswahl:
0 = VORWÄRTS
1 = BIDIREKTIONAL
3 = RÜCKWÄRTS
Werkeinstellung: VORWÄRTS
Beschreibung der einzelnen Auswahlmöglichkeiten:
VORWÄRTS
Nur positive Durchflüsse werden ausgegeben. Negative Durchflüsse werden
abgeschnitten. Erfolgt die Ausgabe nochmals auf dem zweiten IMP./
FREQ.AUSG. ist die zeitliche Verschiebung bzw. die Phasenverschiebung
nacheilend.
BIDIREKTIONAL
Positive und negative Durchflüsse werden ausgegeben. Für die Erzeugung
der Impulse bzw. der Frequenz ist nur der Betrag des Durchflusses relevant.
Erfolgt die Ausgabe nochmals auf dem zweiten IMP./FREQ.AUSG. so ist die
zeitliche Verschiebung bzw. die Phasenverschiebung nacheilend, wenn der
Durchfluss positiv und voreilend, wenn der Durchfluss negativ ist.
RÜCKWÄRTS
Nur negative Durchflüsse werden ausgegeben. Positive Durchflüsse werden
abgeschnitten. Erfolgt die Ausgabe nochmals auf dem zweiten IMP./
FREQ.AUSG. ist die zeitliche Verschiebung bzw. die Phasenverschiebung
voreilend.
Definiert, auf welche Kategorien von Meldungen der Ausgang reagiert.
Auswahl:
0 = AUS = Der Ausgang reagiert auf keine Zustände
1 = WARNUNG = Der Ausgang reagiert auf Warnungen
2 = FEHLER = Der Ausgang reagiert auf Fehler
3 = FEHLER UND WARN. = Der Ausgang reagiert auf Fehler und Warnung
Werkeinstellung: FEHLER
Definiert das Verhalten des IMP./FREQ.AUSG. beim Auftreten einer Mel-
dung der Kategorie, auf die der IMP./FREQ.AUSG. reagieren soll.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
Auswahl:
0 = RUHEPEGEL = Ausgabe 0 Hz
2 = LETZTER WERT = Messwertausgabe auf Basis des letzten Messwerts,
vor Auftreten des Zustands
4 = MAXIMAL-WERT = Ausgabe der höchst möglichen Impulsrate bzw. Fre-
quenz
Werkeinstellung: RUHEPEGEL
!
Hinweis!
Ist unter 2. KANAL nicht AUS ausgewählt, so ist das Fehlerverhalten des 2.
Kanals wie folgt:
1. Kanal
RUHEPEGEL
LETZTER WERT
MAXIMALWERT
Funktionsmatrix
2. Kanal
MAXIMALWERT
LETZTER WERT
RUHEPEGEL
A0007100-DE
23
