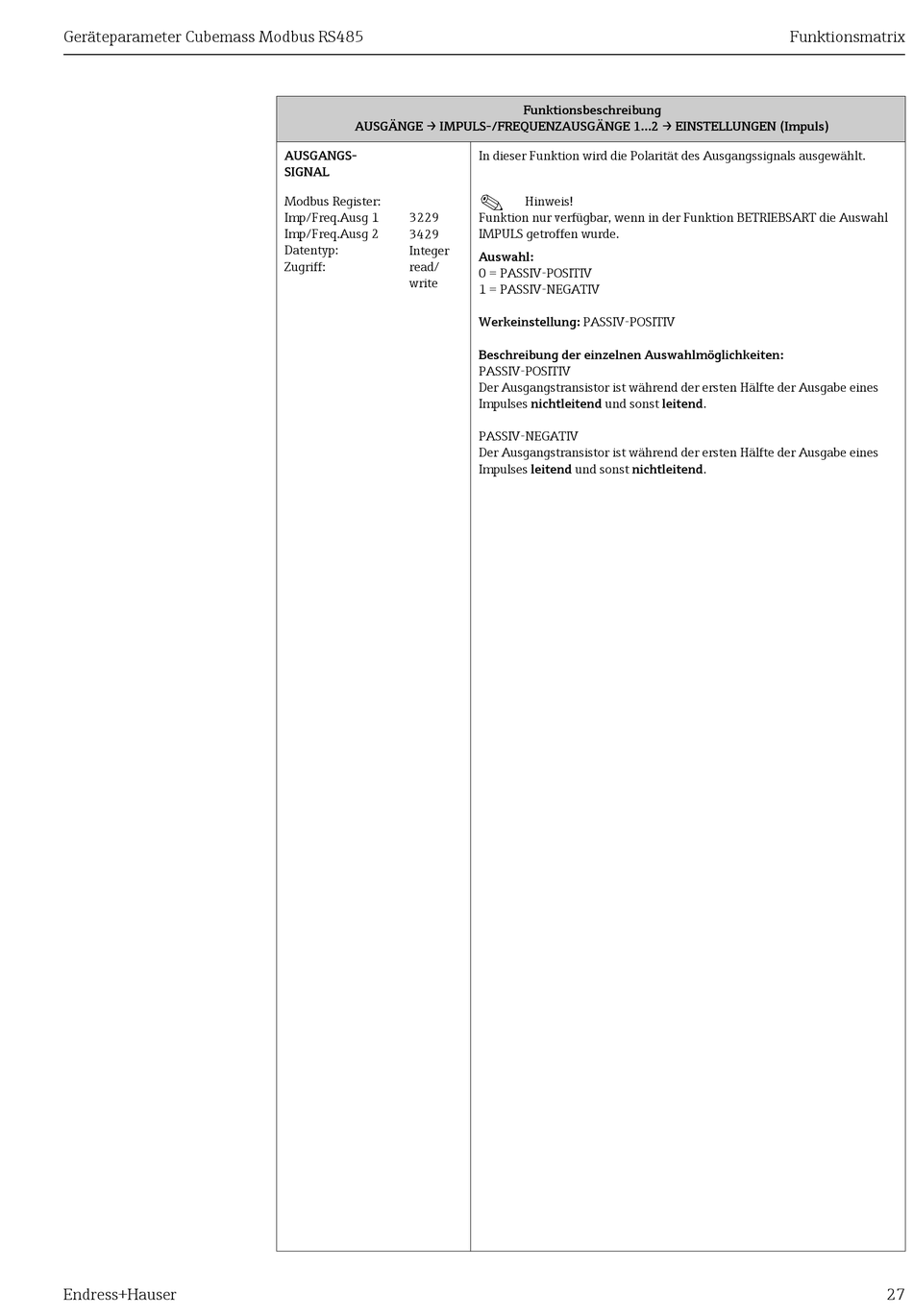

Geräteparameter Cubemass Modbus RS485
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGÄNGE 1...2 → EINSTELLUNGEN (Impuls)
AUSGANGS-
SIGNAL
Modbus Register:
Imp/Freq.Ausg 1
3229
Imp/Freq.Ausg 2
3429
Datentyp:
Integer
Zugriff:
read/
write
Funktionsbeschreibung
In dieser Funktion wird die Polarität des Ausgangssignals ausgewählt.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
Auswahl:
0 = PASSIV-POSITIV
1 = PASSIV-NEGATIV
Werkeinstellung: PASSIV-POSITIV
Beschreibung der einzelnen Auswahlmöglichkeiten:
PASSIV-POSITIV
Der Ausgangstransistor ist während der ersten Hälfte der Ausgabe eines
Impulses nichtleitend und sonst leitend.
PASSIV-NEGATIV
Der Ausgangstransistor ist während der ersten Hälfte der Ausgabe eines
Impulses leitend und sonst nichtleitend.
Funktionsmatrix
27
