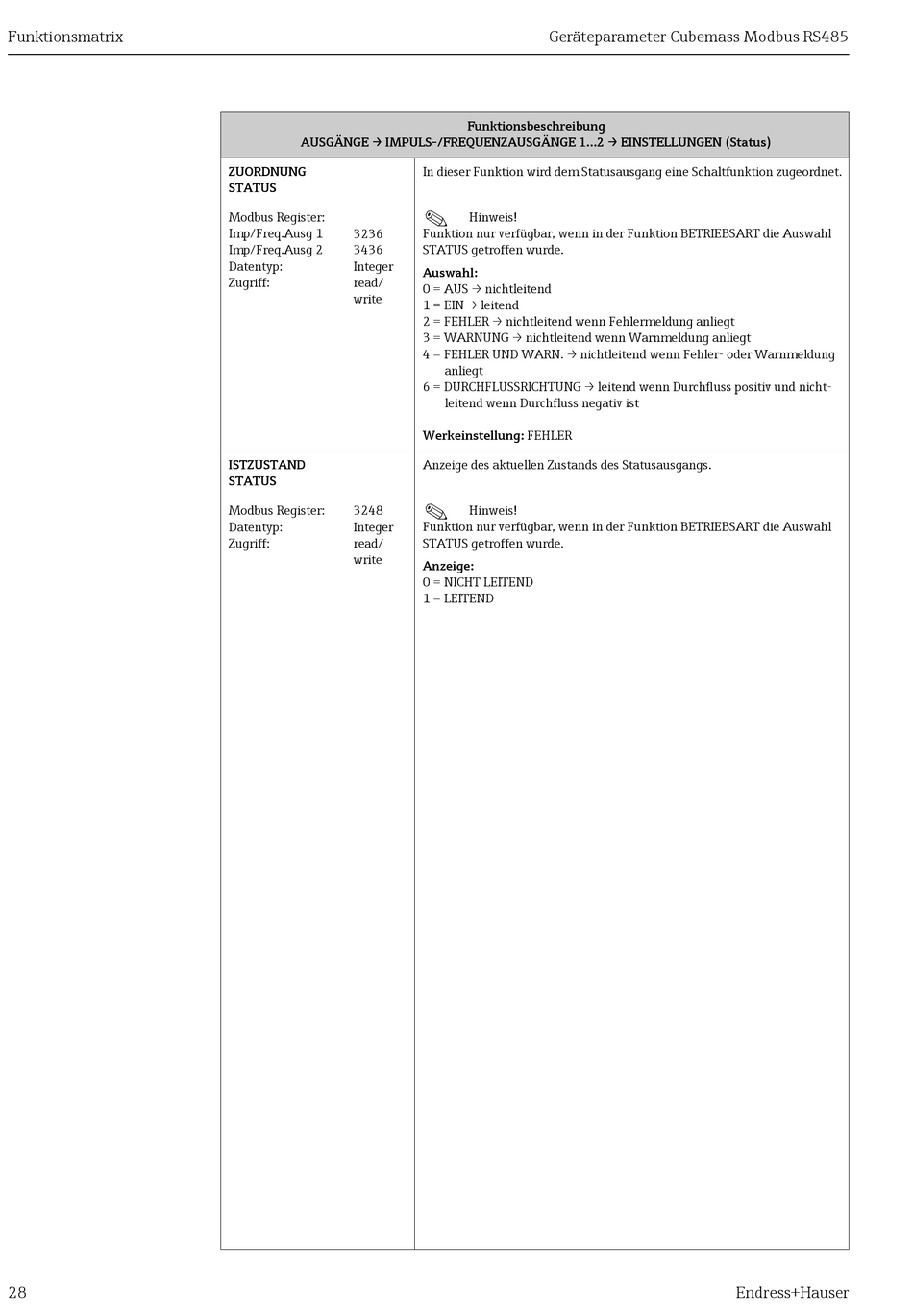

Zuordnung Status - Endress+Hauser Cubemass Modbus RS485 Handbuch

Funktionsmatrix
28
AUSGÄNGE → IMPULS-/FREQUENZAUSGÄNGE 1...2 → EINSTELLUNGEN (Status)
ZUORDNUNG
STATUS
Modbus Register:
Imp/Freq.Ausg 1 3236
Imp/Freq.Ausg 2 3436
Datentyp: Integer
Zugriff: read/
write
ISTZUSTAND
STATUS
Modbus Register: 3248
Datentyp: Integer
Zugriff: read/
write
Geräteparameter Cubemass Modbus RS485
Funktionsbeschreibung
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
STATUS getroffen wurde.
Auswahl:
0 = AUS → nichtleitend
1 = EIN → leitend
2 = FEHLER → nichtleitend wenn Fehlermeldung anliegt
3 = WARNUNG → nichtleitend wenn Warnmeldung anliegt
4 = FEHLER UND WARN. → nichtleitend wenn Fehler- oder Warnmeldung
anliegt
6 = DURCHFLUSSRICHTUNG → leitend wenn Durchfluss positiv und nicht-
leitend wenn Durchfluss negativ ist
Werkeinstellung: FEHLER
Anzeige des aktuellen Zustands des Statusausgangs.
!
Hinweis!
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
STATUS getroffen wurde.
Anzeige:
0 = NICHT LEITEND
1 = LEITEND
