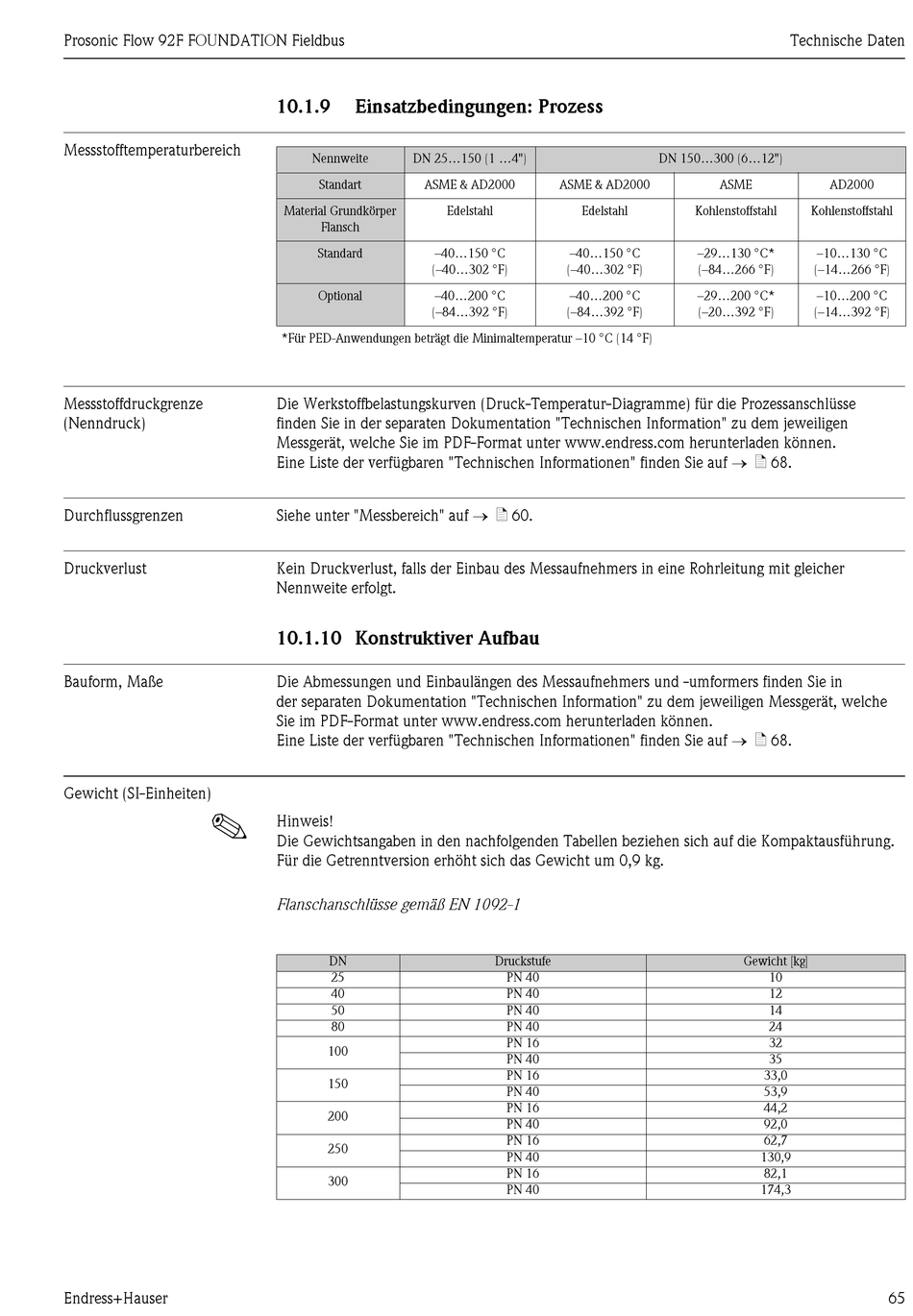

Prosonic Flow 92F FOUNDATION Fieldbus
Messstofftemperaturbereich
Messstoffdruckgrenze
(Nenndruck)
Durchflussgrenzen
Druckverlust
Bauform, Maße
Gewicht (SI-Einheiten)
!
Endress+Hauser
10.1.9
Einsatzbedingungen: Prozess
Nennweite
DN 25...150 (1 ...4")
Standart
ASME & AD2000
Material Grundkörper
Edelstahl
Flansch
Standard
–40...150 °C
(–40...302 °F)
Optional
–40...200 °C
(–84...392 °F)
*Für PED-Anwendungen beträgt die Minimaltemperatur –10 °C (14 °F)
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse
finden Sie in der separaten Dokumentation "Technischen Information" zu dem jeweiligen
Messgerät, welche Sie im PDF-Format unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie auf ä 68.
Siehe unter "Messbereich" auf ä 60.
Kein Druckverlust, falls der Einbau des Messaufnehmers in eine Rohrleitung mit gleicher
Nennweite erfolgt.
10.1.10 Konstruktiver Aufbau
Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in
der separaten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche
Sie im PDF-Format unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie auf ä 68.
Hinweis!
Die Gewichtsangaben in den nachfolgenden Tabellen beziehen sich auf die Kompaktausführung.
Für die Getrenntversion erhöht sich das Gewicht um 0,9 kg.
Flanschanschlüsse gemäß EN 1092-1
DN
25
40
50
80
100
150
200
250
300
DN 150...300 (6...12")
ASME & AD2000
Edelstahl
–40...150 °C
(–40...302 °F)
–40...200 °C
(–84...392 °F)
Druckstufe
PN 40
PN 40
PN 40
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
PN 16
PN 40
Technische Daten
ASME
AD2000
Kohlenstoffstahl
Kohlenstoffstahl
–29...130 °C*
–10...130 °C
(–84...266 °F)
(–14...266 °F)
–29...200 °C*
–10...200 °C
(–20...392 °F)
(–14...392 °F)
Gewicht [kg]
10
12
14
24
32
35
33,0
53,9
44,2
92,0
62,7
130,9
82,1
174,3
65
