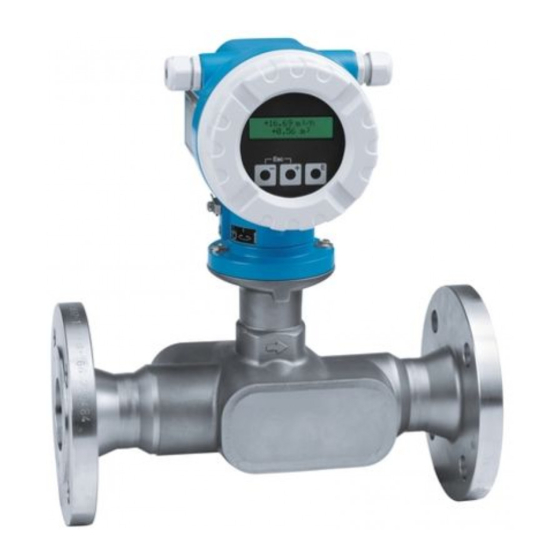

Kurzanleitung
Proline Prosonic Flow 92F
Ultraschall Durchflussmesssystem
Zweileiter Inline Durchflussmessgerät
6
8
9
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum
Lieferumfang gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung
und den weiteren Dokumentation auf der mitgelieferten CD-ROM.
Die komplette Gerätedokumentation besteht aus:
• der vorliegenden Kurzanleitung
• je nach Ausführung des Geräts:
– Betriebsanleitung und Beschreibung der Gerätefunktionen
– Zulassungen und Sicherheitszertifikaten
– Sicherheitshinweisen gemäß den Zulassungen des Geräts
(z.B. Explosionsschutz, Druckgeräterichtlinie etc.)
– weiteren gerätespezifischen Informationen
KA038D/06/de/09.09
71102313
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Prosonic Flow 92F
Inhaltszusammenfassung für Endress+Hauser Proline Prosonic Flow 92F
- Seite 1 Kurzanleitung Proline Prosonic Flow 92F Ultraschall Durchflussmesssystem Zweileiter Inline Durchflussmessgerät Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weiteren Dokumentation auf der mitgelieferten CD-ROM. Die komplette Gerätedokumentation besteht aus: •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Proline Prosonic Flow 92F Inhaltsverzeichnis 1 Sicherheitshinweise........3 1.1 Bestimmungsgemäße Verwendung . -
Seite 3: Sicherheitshinweise
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vorschrif- ten und europäischen Normen sind berücksichtigt. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterungen dieser Betriebsanleitung erhalten Sie bei Ihrer Endress+Hauser-Vertriebsstelle Auskunft. Endress+Hauser... - Seite 4 • Der Einsatz des Messgeräts darf nur in Verbindung mit Messstoffen erfolgen, gegen die alle messstoffberührenden Teile des Messgeräts ausreichend beständig sind. Bei speziellen Mess- stoffen, inkl. Medien für die Reinigung, ist Endress+Hauser gerne behilflich die Korrosionsbe- ständigkeit messstoffberührender Materialien abzuklären.
-
Seite 5: Sicherheitszeichen
Proline Prosonic Flow 92F Sicherheitshinweise Sicherheitszeichen Warnung! "Warnung" deutet auf Aktivitäten oder Vorgänge, die – wenn sie nicht ordnungsgemäß durchgeführt werden – zu Verletzungen von Personen oder zu einem Sicherheitsrisiko führen können. Beachten Sie die Arbeitsanweisungen genau und gehen Sie mit Sorgfalt vor. -
Seite 6: Montage
Montage Proline Prosonic Flow 92F Montage Transport zur Messstelle Die an den Prozessanschlüssen angebrachten Deckel oder Kappen verhindern mechanische Beschädigungen der Sensoren während Transport und Lagerung. Aus diesem Grund Deckel oder Kappen bis unmittelbar vor dem Einbau nicht entfernen. Gurtschlingen um Prozessanschlüsse zum Transport verwenden bzw. Ösen (wenn vorhanden) benutzen. -
Seite 7: Einbaubedingungen
Proline Prosonic Flow 92F Montage Einbaubedingungen • Die maximal zulässige Umgebungs- und Messstofftemperatur sind unbedingt einzuhalten. • Das Messgerät ist planparallel und spannungsfrei einzubauen. 2.2.1 Abmessungen Abmessungen des Messgeräts → zugehörige Technische Information auf CD-ROM. 2.2.2 Einbauort Folgende Einbauorte werden empfohlen: •... -
Seite 8: Ein- Und Auslaufstrecken
Montage Proline Prosonic Flow 92F 2.2.4 Ein- und Auslaufstrecken Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern, usw. zu montieren. Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, sind mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten. -
Seite 9: Einbau
Proline Prosonic Flow 92F Montage Einbau 2.3.1 Messumformergehäuse drehen Sicherungsschraube lösen. Messumformergehäuse in die gewünschte Position, max. 180° in jede Richtung, bis zu einem Anschlag drehen. Hinweis! In 90 ° Abständen befinden sich Vertiefungen in der Drehnut (nur Kompaktausführung). 180°... -
Seite 10: Montage Getrenntausführung
Montage Proline Prosonic Flow 92F 2.3.3 Montage Getrenntausführung Der Messumformer kann als direkt an eine Wand oder ein Rohr montiert werden. Direkte Wandmontage " Achtung! 232 / *226 • Beim Einbauort darf der Bereich der Umgebungs- (9.13 / *8.90) temperatur nicht überschritten werden. -
Seite 11: Einbaukontrolle
Proline Prosonic Flow 92F Montage Einbaukontrolle • Ist das Messgerät beschädigt (Sichtprüfung)? • Entspricht das Messgerät den Spezifikationen an der Messstelle? • Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)? • Messaufnehmerorientierung bez. Typ, Messstoffeigenschaften, Messstofftemperatur richtig gewählt? • Weist der Pfeil auf dem Messaufnehmer in Richtung des Durchflusses im Rohr? •... -
Seite 12: Verdrahtung
Verdrahtung Proline Prosonic Flow 92F Verdrahtung Warnung! Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung. • Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie angeschlossen ist. • Hilfsenergie- und Signalkabel fest verlegen. • Kabeleinführungen und Deckel dicht verschließen. " Achtung! Beschädigungsgefahr elektronischer Bauteile! -
Seite 13: Anschluss Der Verschiedenen Gehäusetypen
Proline Prosonic Flow 92F Verdrahtung Anschluss der verschiedenen Gehäusetypen Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen. 3.1.1 Kompaktausführung, Ex i / Nicht-Ex A0008738 Elektronikraumdeckel Anzeigemodul Halterungsschiene für Anzeigemodul Abdeckung Anschlussraum (Anschlussschema) Kabelverschraubung für Kabel Hilfsenergie/Stromausgang Kabelverschraubung für Kabel Impulsausgang/Frequenzausgang (optional) Anschlussklemmenstecker für Kabel Hilfsenergie/Stromausgang Anschlussklemmenstecker für Kabel Impulsausgang/Frequenzausgang (optional) -
Seite 14: Getrenntausführung (Messaufnehmer)
Verdrahtung Proline Prosonic Flow 92F 3.1.3 Getrenntausführung (Messumformer), Ex i und Ex d Anschluss Messumformer: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Anschlusskabel für Hilfsenergie/Stromausgang Anschlusskabel für Impuls-/Frequenzausgang (optional) Anschluss Verbindungskabel: Anschlussschema auf der Innenseite des Anschlussklemmenraumdeckels Verbindungskabel Messaufnehmer/Messumformer A0008744 3.1.4 Getrenntausführung (Messaufnehmer) -
Seite 15: Anschlusskontrolle
Proline Prosonic Flow 92F Verdrahtung Anschlusskontrolle • Messgerät oder Kabel beschädigt (Sichtkontrolle)? • Entspricht die Versorgungsspannung den Angaben auf dem Typenschild? • Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen? • Sind die montierten Kabel von Zug entlastet und fest verlegt? •... -
Seite 16: Hardwareeinstellungen
Hardwareeinstellungen Proline Prosonic Flow 92F Hardwareeinstellungen Dieses Kapitel umfasst nur die für die Inbetriebnahme notwendigen Hardwareeinstellungen. Alle weiteren Einstellungen (z.B. Konfiguration Ausgänge, Schreibschutz, etc.) werden in der zugehörigen Betriebsanleitung auf CD-ROM beschrieben. Hinweis! Bei Messgeräten mit der Kommunikationsart HART sind für die Inbetriebnahme keine Hard- wareeinstellung notwendig. -
Seite 17: Übersicht Dip-Schalter
Proline Prosonic Flow 92F Hardwareeinstellungen Übersicht DIP-Schalter 1 2 3 4 5 6 7 8 2 3 4 5 6 7 8 16 32 64 A0005949 a = Anzeigemodul b = Halteschienen des Anzeigemoduls c = Kunststoffabdeckungen d = DIP-Schalter Block 1 A = Einstellen den Geräteadresse... -
Seite 18: Inbetriebnahme
Inbetriebnahme Proline Prosonic Flow 92F Inbetriebnahme Messgerät einschalten Nach Abschluss der Montage (erfolgreiche Einbaukontrolle), Verdrahtung (erfolgreiche Anschlusskontrolle) und ggf. den notwendigen Hardwareeinstellung kann die zulässige Hilfsenergie (siehe Typenschild) für das Messgerät eingeschaltet werden. Nach dem Einschalten der Hilfsenergie führt durchläuft das Messgerät interne Testfunktionen... -
Seite 19: Bedienung
Proline Prosonic Flow 92F Inbetriebnahme Bedienung 5.2.1 Anzeigeelemente Anzeigezeilen/-felder Hauptzeile für Haupt-Messwerte Zusatzzeile für zusätzliche Mess-/Statusgrößen +48.25 xx/yy Aktuelle Messwerte +3702.6 x Maß-/Zeiteinheiten A0007557 5.2.2 Bedienelemente Bedientasten (–) Minus-Taste für Eingabe, Auswahl (+) Plus-Taste für Eingabe, Auswahl Enter-Taste für Aufruf Funktionsmatrix, Speichern Bei gleichzeitigen Betätigen der +/–... -
Seite 20: Navigation Innerhalb Der Funktionsmatrix
Inbetriebnahme Proline Prosonic Flow 92F Navigation innerhalb der Funktionsmatrix > 3 s – – – – A0007562 F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P → Auswahl Gruppe/Funktionsgruppe (z.B. STROMAUSGANG) F → Auswahl bestätigen N→ Auswahl Funktion (z.B. SPRACHE) P →... -
Seite 21: Inbetriebnahme Hart - Quick Setup Inbetriebnahme
Proline Prosonic Flow 92F Inbetriebnahme Inbetriebnahme HART – Quick Setup Inbetriebnahme Mit dem Quick Setup werden alle für die Inbetriebnahme notwendigen Funktionen automatisch aufgerufen. Die Funktionen können verändert und somit dem jeweiligen Prozess angepasst werden. F → Einstieg in die Funktionsmatrix (ausgehend von der Anzeige der Messwerte) P →... -
Seite 22: Inbetriebnahme Profibus Pa
Inbetriebnahme Proline Prosonic Flow 92F Inbetriebnahme PROFIBUS PA Messgeräte mit der Kommunikationsvariante PROFIBUS PA werden über ein Bedienprogramm wie z.B. FieldCare eingestellt und in Betrieb genommen. Eine ausführliche Beschreibung der Inbetriebnahme finden Sie in der entsprechenden Betriebsanleitung auf der CD-ROM. -
Seite 23: Störungsbehebung
Proline Prosonic Flow 92F Inbetriebnahme Störungsbehebung Eine Beschreibung aller Fehlermeldungen finden Sie in den Betriebsanleitungen auf CD-ROM. Hinweis! Die Ausgangssignale (z.B. Impuls, Frequenz) des Messgeräts müssen mit der übergeordneten Steuerung korrespondieren. Endress+Hauser... - Seite 24 www.endress.com/worldwide KA038D/06/de/09.09 71102313 FM+SGML 6.0...
