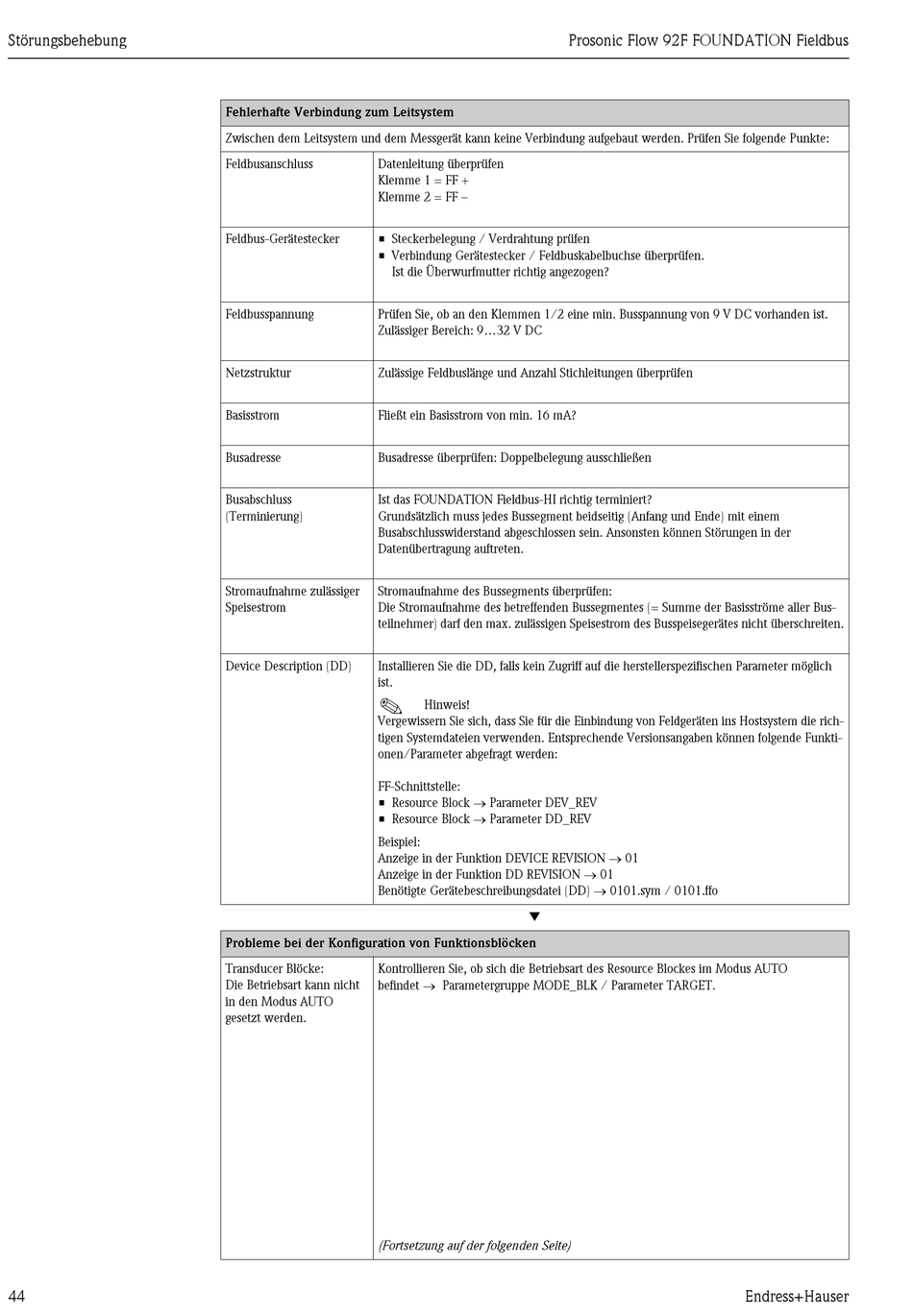

Endress+Hauser Proline Prosonic Flow 92F FOUNDATION Fieldbus Betriebsanleitung Seite 44

Störungsbehebung
44
Fehlerhafte Verbindung zum Leitsystem
Zwischen dem Leitsystem und dem Messgerät kann keine Verbindung aufgebaut werden. Prüfen Sie folgende Punkte:
Feldbusanschluss Datenleitung überprüfen
Klemme 1 = FF +
Klemme 2 = FF 
Feldbus-Gerätestecker • Steckerbelegung / Verdrahtung prüfen
• Verbindung Gerätestecker / Feldbuskabelbuchse überprüfen.
Ist die Überwurfmutter richtig angezogen?
Feldbusspannung Prüfen Sie, ob an den Klemmen 1/2 eine min. Busspannung von 9 V DC vorhanden ist.
Zulässiger Bereich: 9...32 V DC
Netzstruktur Zulässige Feldbuslänge und Anzahl Stichleitungen überprüfen
Basisstrom Fließt ein Basisstrom von min. 16 mA?
Busadresse Busadresse überprüfen: Doppelbelegung ausschließen
Busabschluss Ist das FOUNDATION Fieldbus-HI richtig terminiert?
(Terminierung) Grundsätzlich muss jedes Bussegment beidseitig (Anfang und Ende) mit einem
Busabschlusswiderstand abgeschlossen sein. Ansonsten können Störungen in der
Datenübertragung auftreten.
Stromaufnahme zulässiger Stromaufnahme des Bussegments überprüfen:
Speisestrom Die Stromaufnahme des betreffenden Bussegmentes (= Summe der Basisströme aller Bus-
teilnehmer) darf den max. zulässigen Speisestrom des Busspeisegerätes nicht überschreiten.
Device Description (DD) Installieren Sie die DD, falls kein Zugriff auf die herstellerspezifischen Parameter möglich
ist.
!
Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Hostsystem die rich-
tigen Systemdateien verwenden. Entsprechende Versionsangaben können folgende Funkti-
onen/Parameter abgefragt werden:
FF-Schnittstelle:
• Resource Block  Parameter DEV_REV
• Resource Block  Parameter DD_REV
Beispiel:
Anzeige in der Funktion DEVICE REVISION  01
Anzeige in der Funktion DD REVISION  01
Benötigte Gerätebeschreibungsdatei (DD)  0101.sym / 0101.ffo
Probleme bei der Konfiguration von Funktionsblöcken
Transducer Blöcke: Kontrollieren Sie, ob sich die Betriebsart des Resource Blockes im Modus AUTO
befindet  Parametergruppe MODE_BLK / Parameter TARGET.
Die Betriebsart kann nicht
in den Modus AUTO
gesetzt werden.
(Fortsetzung auf der folgenden Seite)
