Verdrahtung
"
!
24
4.4

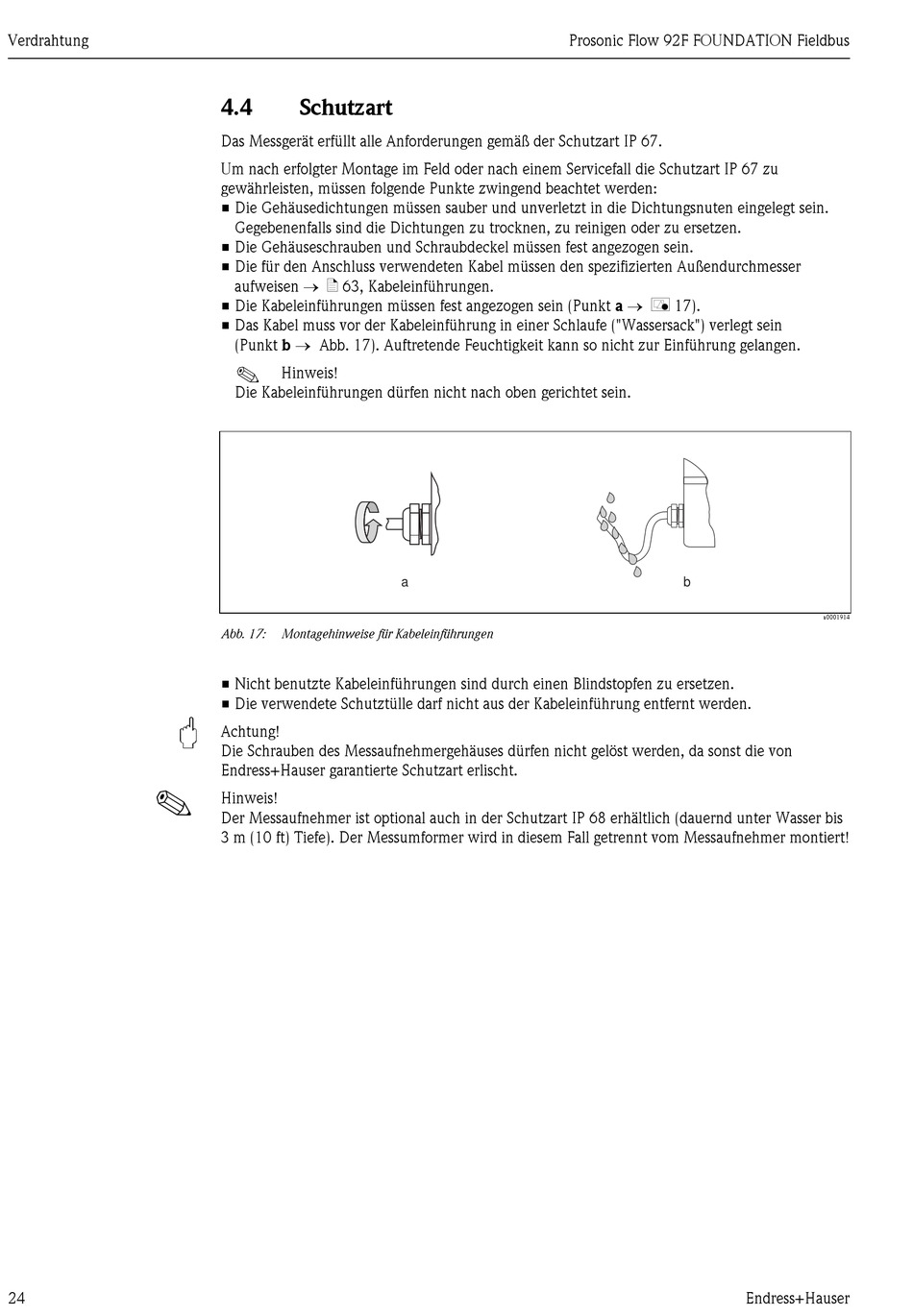

Schutzart
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67.
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnuten eingelegt sein.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen ä 63, Kabeleinführungen.
• Die Kabeleinführungen müssen fest angezogen sein (Punkt a å 17).
• Das Kabel muss vor der Kabeleinführung in einer Schlaufe ("Wassersack") verlegt sein
(Punkt b Abb. 17). Auftretende Feuchtigkeit kann so nicht zur Einführung gelangen.
!
Hinweis!
Die Kabeleinführungen dürfen nicht nach oben gerichtet sein.
Abb. 17:
Montagehinweise für Kabeleinführungen
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Der Messaufnehmer ist optional auch in der Schutzart IP 68 erhältlich (dauernd unter Wasser bis
3 m (10 ft) Tiefe). Der Messumformer wird in diesem Fall getrennt vom Messaufnehmer montiert!
Prosonic Flow 92F FOUNDATION Fieldbus
a
b
a0001914
Endress+Hauser
