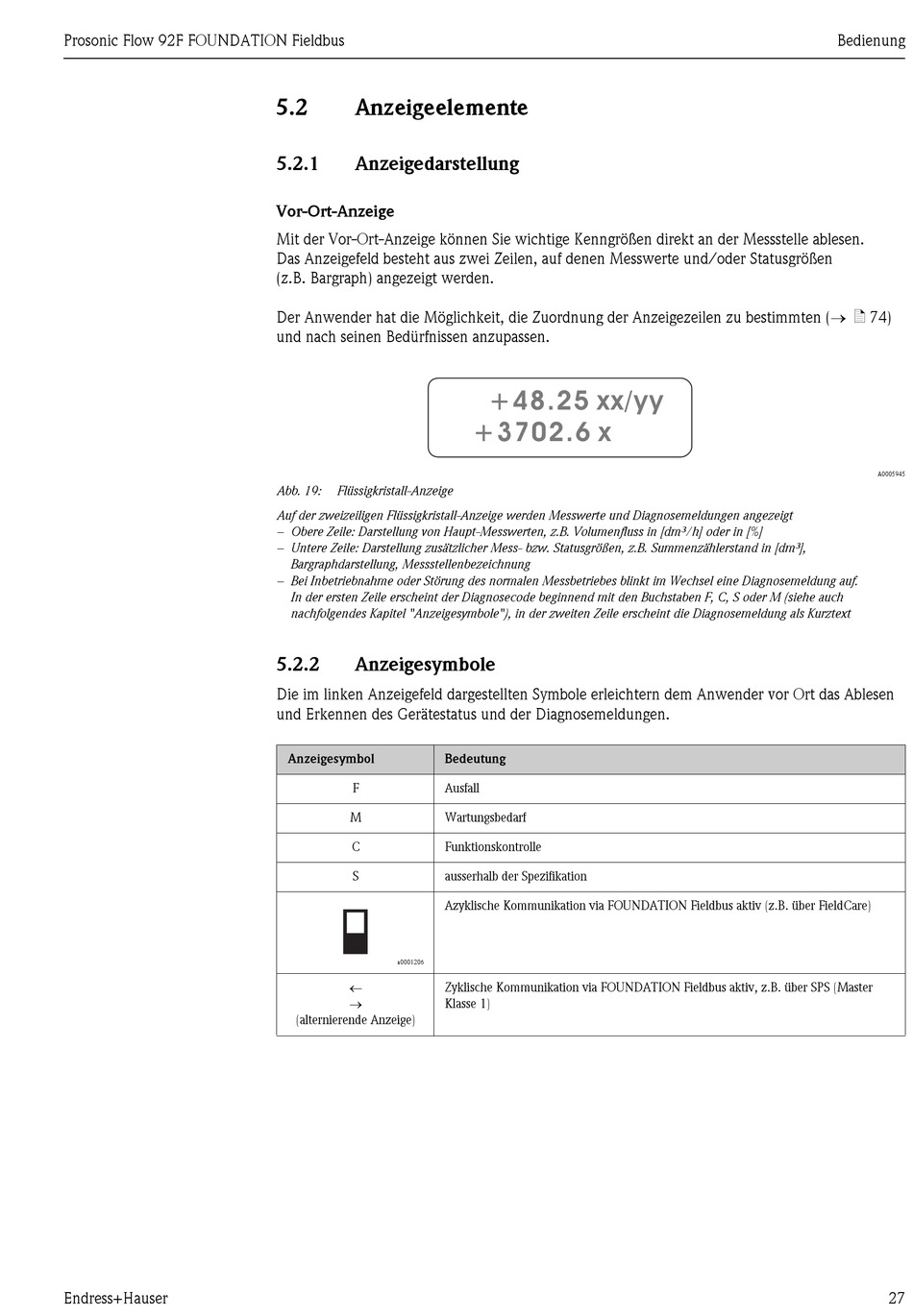

Prosonic Flow 92F FOUNDATION Fieldbus
Endress+Hauser
5.2
Anzeigeelemente
5.2.1
Anzeigedarstellung
Vor-Ort-Anzeige
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen.
Das Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen
(z.B. Bargraph) angezeigt werden.
Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten ( ä 74)
und nach seinen Bedürfnissen anzupassen.
Abb. 19:
Flüssigkristall-Anzeige
Auf der zweizeiligen Flüssigkristall-Anzeige werden Messwerte und Diagnosemeldungen angezeigt
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Volumenfluss in [dm³/h] oder in [%]
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [dm³],
Bargraphdarstellung, Messstellenbezeichnung
– Bei Inbetriebnahme oder Störung des normalen Messbetriebes blinkt im Wechsel eine Diagnosemeldung auf.
In der ersten Zeile erscheint der Diagnosecode beginnend mit den Buchstaben F, C, S oder M (siehe auch
nachfolgendes Kapitel "Anzeigesymbole"), in der zweiten Zeile erscheint die Diagnosemeldung als Kurztext
5.2.2
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen des Gerätestatus und der Diagnosemeldungen.
Anzeigesymbol
Bedeutung
F
Ausfall
M
Wartungsbedarf
C
Funktionskontrolle
S
ausserhalb der Spezifikation
Azyklische Kommunikation via FOUNDATION Fieldbus aktiv (z.B. über FieldCare)
a0001206
Zyklische Kommunikation via FOUNDATION Fieldbus aktiv, z.B. über SPS (Master
Klasse 1)
(alternierende Anzeige)
+48.25 xx/yy
+3702.6 x
Bedienung
A0005945
27
