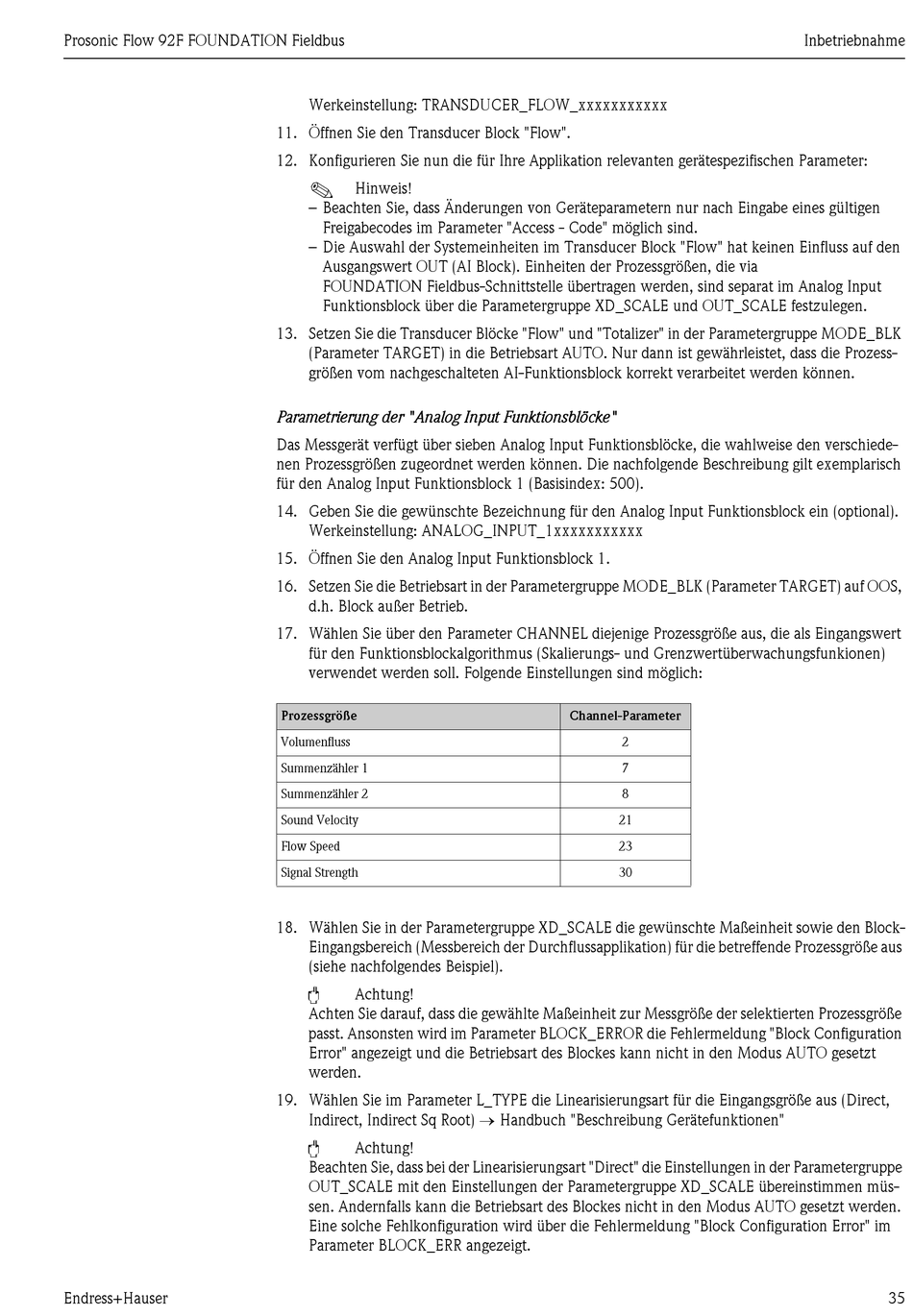

Endress+Hauser Proline Prosonic Flow 92F FOUNDATION Fieldbus Betriebsanleitung Seite 35

Prosonic Flow 92F FOUNDATION Fieldbus
Endress+Hauser
Werkeinstellung: TRANSDUCER_FLOW_xxxxxxxxxxx
11. Öffnen Sie den Transducer Block "Flow".
12. Konfigurieren Sie nun die für Ihre Applikation relevanten gerätespezifischen Parameter:
!
Hinweis!
– Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines gültigen
Freigabecodes im Parameter "Access - Code" möglich sind.
– Die Auswahl der Systemeinheiten im Transducer Block "Flow" hat keinen Einfluss auf den
Ausgangswert OUT (AI Block). Einheiten der Prozessgrößen, die via
FOUNDATION Fieldbus-Schnittstelle übertragen werden, sind separat im Analog Input
Funktionsblock über die Parametergruppe XD_SCALE und OUT_SCALE festzulegen.
13. Setzen Sie die Transducer Blöcke "Flow" und "Totalizer" in der Parametergruppe MODE_BLK
(Parameter TARGET) in die Betriebsart AUTO. Nur dann ist gewährleistet, dass die Prozess-
größen vom nachgeschalteten AI-Funktionsblock korrekt verarbeitet werden können.
Parametrierung der "Analog Input Funktionsblöcke"
Das Messgerät verfügt über sieben Analog Input Funktionsblöcke, die wahlweise den verschiede-
nen Prozessgrößen zugeordnet werden können. Die nachfolgende Beschreibung gilt exemplarisch
für den Analog Input Funktionsblock 1 (Basisindex: 500).
14. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein (optional).
Werkeinstellung: ANALOG_INPUT_1xxxxxxxxxxx
15. Öffnen Sie den Analog Input Funktionsblock 1.
16. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS,
d.h. Block außer Betrieb.
17. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als Eingangswert
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunkionen)
verwendet werden soll. Folgende Einstellungen sind möglich:
Prozessgröße
Volumenfluss
Summenzähler 1
Summenzähler 2
Sound Velocity
Flow Speed
Signal Strength
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Durchflussapplikation) für die betreffende Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt
werden.
19. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus (Direct,
Indirect, Indirect Sq Root)  Handbuch "Beschreibung Gerätefunktionen"
"
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parametergruppe
OUT_SCALE mit den Einstellungen der Parametergruppe XD_SCALE übereinstimmen müs-
sen. Andernfalls kann die Betriebsart des Blockes nicht in den Modus AUTO gesetzt werden.
Eine solche Fehlkonfiguration wird über die Fehlermeldung "Block Configuration Error" im
Parameter BLOCK_ERR angezeigt.
Channel-Parameter
2
7
8
21
23
30
Inbetriebnahme
35
