Prosonic Flow 92F FOUNDATION Fieldbus
Endress+Hauser
c
a

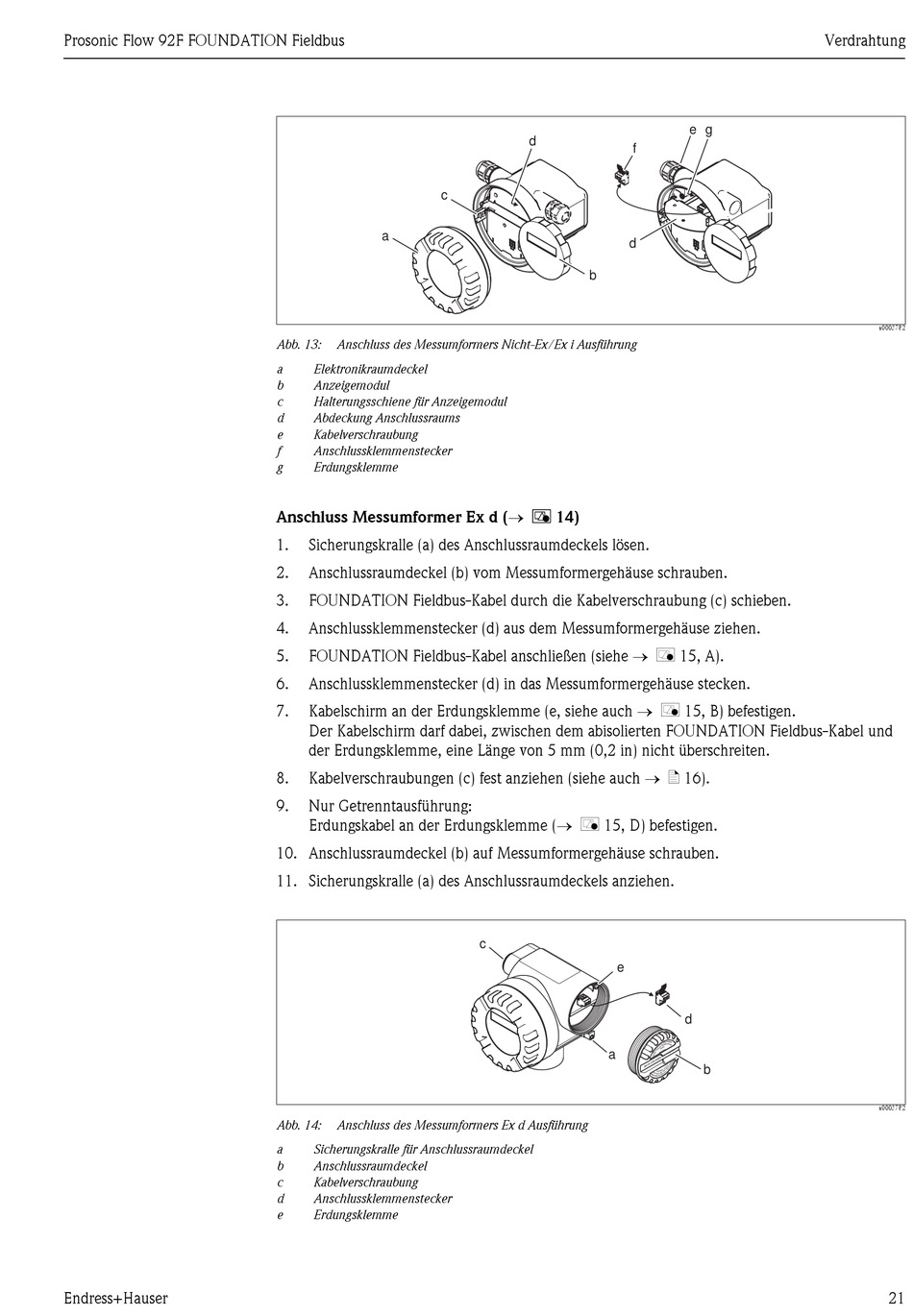

Abb. 13: Anschluss des Messumformers Nicht-Ex/Ex i Ausführung
a Elektronikraumdeckel
b Anzeigemodul
c Halterungsschiene für Anzeigemodul
d Abdeckung Anschlussraums
e Kabelverschraubung
f Anschlussklemmenstecker
g Erdungsklemme
Anschluss Messumformer Ex d ( å 14)
1. Sicherungskralle (a) des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel (b) vom Messumformergehäuse schrauben.
3. FOUNDATION Fieldbus-Kabel durch die Kabelverschraubung (c) schieben.
4. Anschlussklemmenstecker (d) aus dem Messumformergehäuse ziehen.
FOUNDATION Fieldbus-Kabel anschließen (siehe  å 15, A).
5.
6. Anschlussklemmenstecker (d) in das Messumformergehäuse stecken.
Kabelschirm an der Erdungsklemme (e, siehe auch  å 15, B) befestigen.
7.
Der Kabelschirm darf dabei, zwischen dem abisolierten FOUNDATION Fieldbus-Kabel und
der Erdungsklemme, eine Länge von 5 mm (0,2 in) nicht überschreiten.
Kabelverschraubungen (c) fest anziehen (siehe auch  ä 16).
8.
9. Nur Getrenntausführung:
Erdungskabel an der Erdungsklemme ( å 15, D) befestigen.
10. Anschlussraumdeckel (b) auf Messumformergehäuse schrauben.
11. Sicherungskralle (a) des Anschlussraumdeckels anziehen.
Abb. 14: Anschluss des Messumformers Ex d Ausführung
a Sicherungskralle für Anschlussraumdeckel
b Anschlussraumdeckel
c Kabelverschraubung
d Anschlussklemmenstecker
e Erdungsklemme
d
f
d
b
c
e
a
Verdrahtung
e g
d
b
a0003782
a0003782
