Beschreibung Gerätefunktionen
86

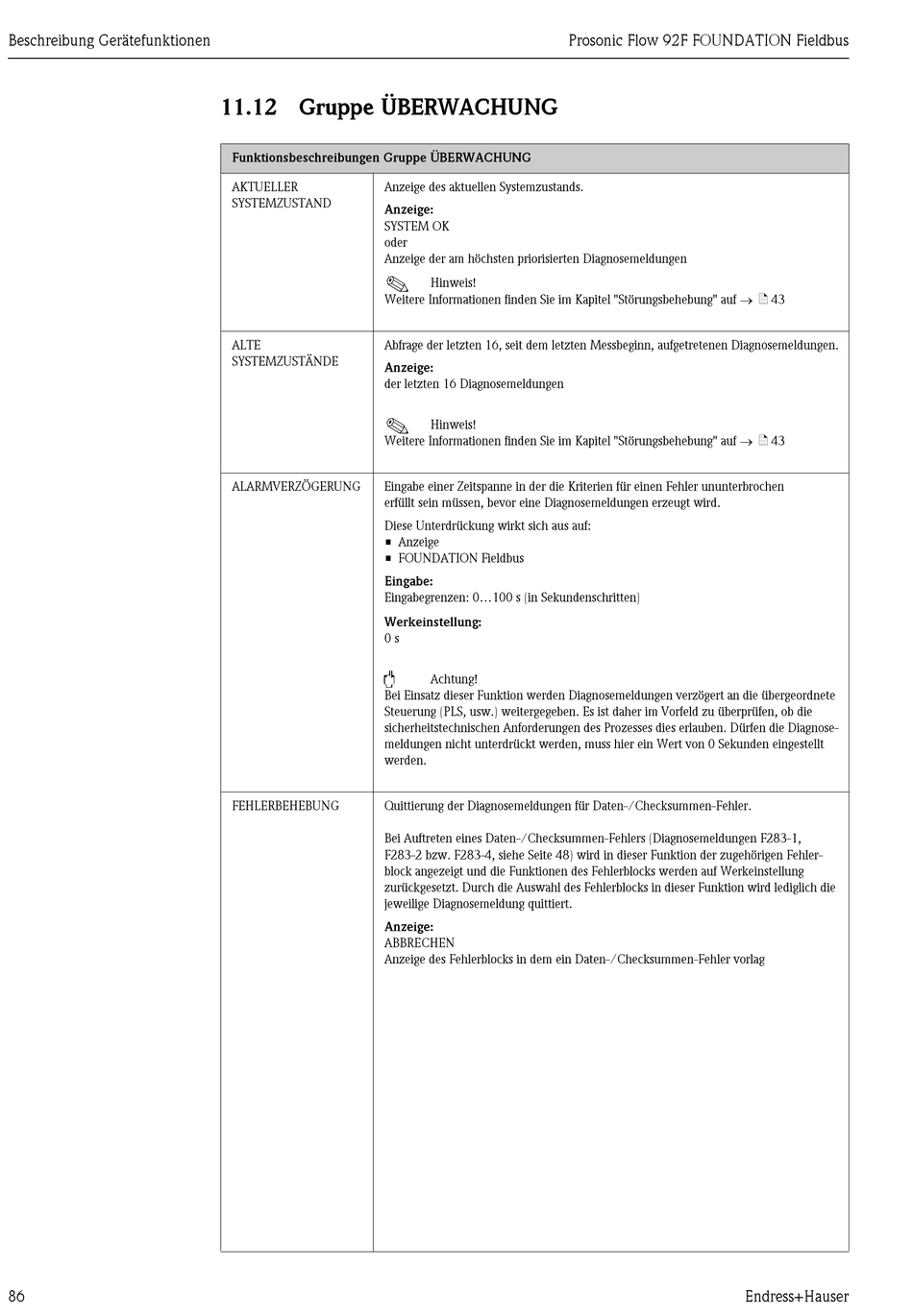

11.12 Gruppe ÜBERWACHUNG
Funktionsbeschreibungen Gruppe ÜBERWACHUNG
AKTUELLER
Anzeige des aktuellen Systemzustands.
SYSTEMZUSTAND
Anzeige:
SYSTEM OK
oder
Anzeige der am höchsten priorisierten Diagnosemeldungen
!
Weitere Informationen finden Sie im Kapitel "Störungsbehebung" auf ä 43
ALTE
Abfrage der letzten 16, seit dem letzten Messbeginn, aufgetretenen Diagnosemeldungen.
SYSTEMZUSTÄNDE
Anzeige:
der letzten 16 Diagnosemeldungen
!
Weitere Informationen finden Sie im Kapitel "Störungsbehebung" auf ä 43
ALARMVERZÖGERUNG
Eingabe einer Zeitspanne in der die Kriterien für einen Fehler ununterbrochen
erfüllt sein müssen, bevor eine Diagnosemeldungen erzeugt wird.
Diese Unterdrückung wirkt sich aus auf:
• Anzeige
• FOUNDATION Fieldbus
Eingabe:
Eingabegrenzen: 0...100 s (in Sekundenschritten)
Werkeinstellung:
0 s
"
Bei Einsatz dieser Funktion werden Diagnosemeldungen verzögert an die übergeordnete
Steuerung (PLS, usw.) weitergegeben. Es ist daher im Vorfeld zu überprüfen, ob die
sicherheitstechnischen Anforderungen des Prozesses dies erlauben. Dürfen die Diagnose-
meldungen nicht unterdrückt werden, muss hier ein Wert von 0 Sekunden eingestellt
werden.
FEHLERBEHEBUNG
Quittierung der Diagnosemeldungen für Daten-/Checksummen-Fehler.
Bei Auftreten eines Daten-/Checksummen-Fehlers (Diagnosemeldungen F283-1,
F283-2 bzw. F283-4, siehe Seite 48) wird in dieser Funktion der zugehörigen Fehler-
block angezeigt und die Funktionen des Fehlerblocks werden auf Werkeinstellung
zurückgesetzt. Durch die Auswahl des Fehlerblocks in dieser Funktion wird lediglich die
jeweilige Diagnosemeldung quittiert.
Anzeige:
ABBRECHEN
Anzeige des Fehlerblocks in dem ein Daten-/Checksummen-Fehler vorlag
Prosonic Flow 92F FOUNDATION Fieldbus
Hinweis!
Hinweis!
Achtung!
Endress+Hauser
