Montageablauf
Heizwasserseitig anschließen

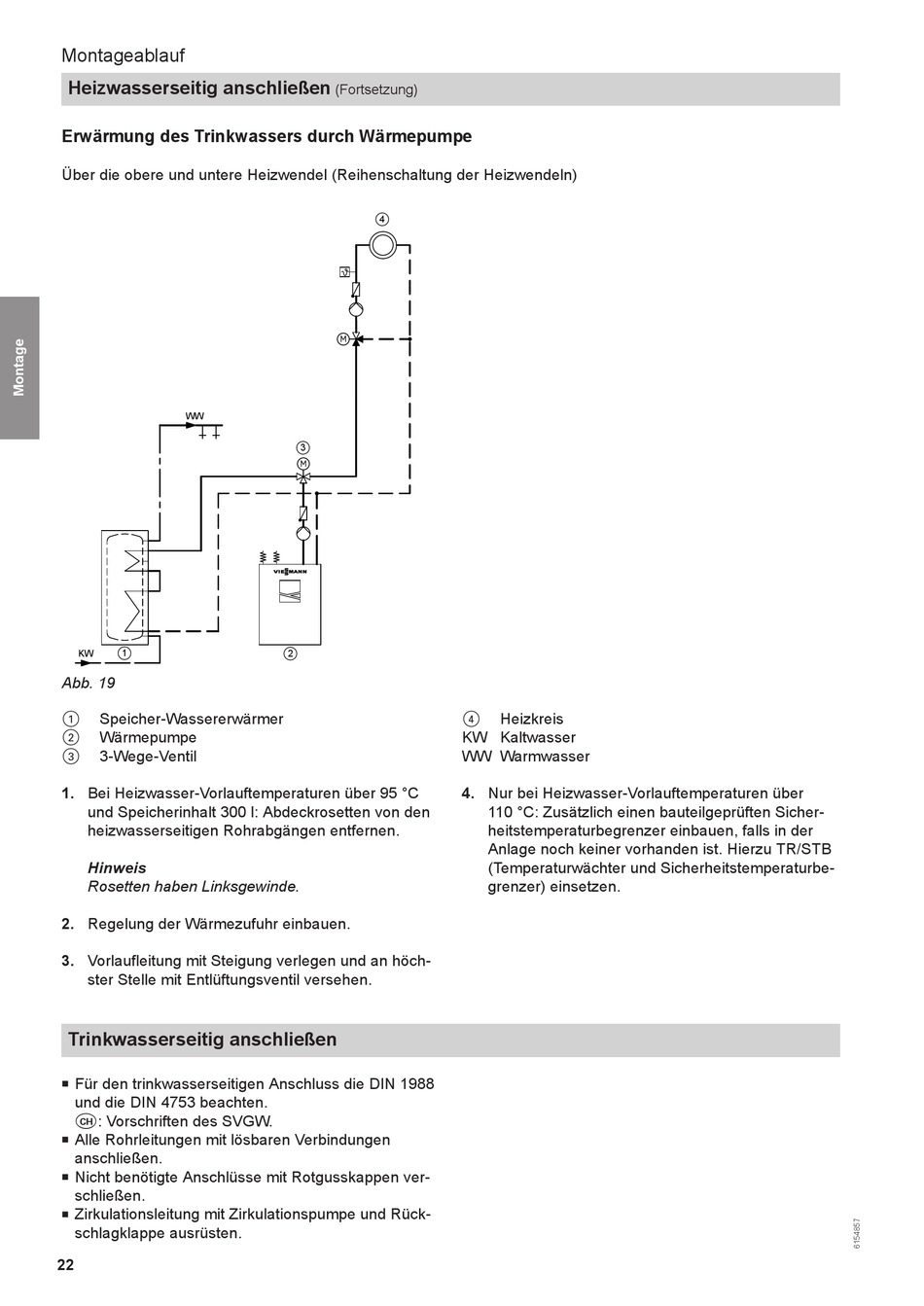

Erwärmung des Trinkwassers durch Wärmepumpe
Über die obere und untere Heizwendel (Reihenschaltung der Heizwendeln)
WW
1
KW
Abb. 19
Speicher-Wassererwärmer
1
Wärmepumpe
2
3-Wege-Ventil
3
1. Bei Heizwasser-Vorlauftemperaturen über 95 °C
und Speicherinhalt 300 l: Abdeckrosetten von den
heizwasserseitigen Rohrabgängen entfernen.
Hinweis
Rosetten haben Linksgewinde.
2. Regelung der Wärmezufuhr einbauen.
3. Vorlaufleitung mit Steigung verlegen und an höch-
ster Stelle mit Entlüftungsventil versehen.
Trinkwasserseitig anschließen
■
Für den trinkwasserseitigen Anschluss die DIN 1988
und die DIN 4753 beachten.
: Vorschriften des SVGW.
c
Alle Rohrleitungen mit lösbaren Verbindungen
■
anschließen.
Nicht benötigte Anschlüsse mit Rotgusskappen ver-
■
schließen.
■
Zirkulationsleitung mit Zirkulationspumpe und Rück-
schlagklappe ausrüsten.
22
(Fortsetzung)
4
3
2
KW Kaltwasser
WW Warmwasser
4. Nur bei Heizwasser-Vorlauftemperaturen über
Heizkreis
4
110 °C: Zusätzlich einen bauteilgeprüften Sicher-
heitstemperaturbegrenzer einbauen, falls in der
Anlage noch keiner vorhanden ist. Hierzu TR/STB
(Temperaturwächter und Sicherheitstemperaturbe-
grenzer) einsetzen.
