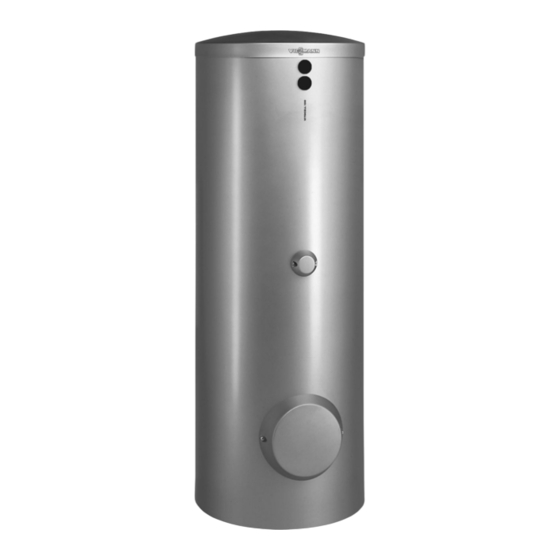

Viessmann Vitocell 100-B CVB Serviceanleitung Für Die Fachkraft
Bivalenter speicher-wassererwärmer 300 bis 500 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-B CVB:
- Montage- und serviceanleitung für die fachkraft (40 Seiten) ,
- Montageanleitung (20 Seiten) ,
- Serviceanleitung für die fachkraft (16 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-B CVB
Inhaltszusammenfassung für Viessmann Vitocell 100-B CVB

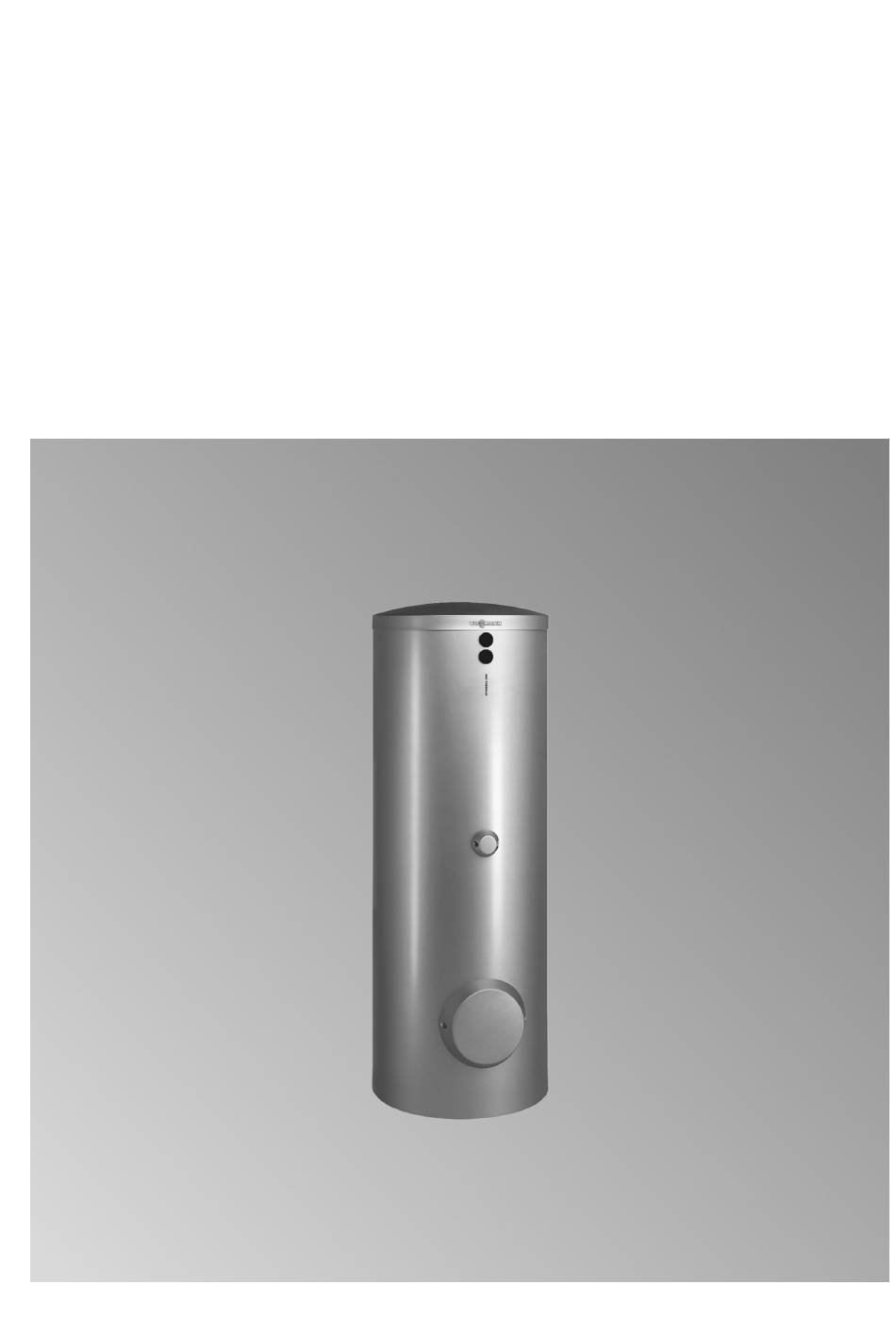

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-B Vitocell 100-W Typ CVB Bivalenter Speicher-Wassererwärmer 300 bis 500 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-B VITOCELL 100-W Bitte aufbewahren! 5603 709 6/2014...
- Seite 2 Funktion gefährdet den siche- ser-Ansammlungen oder äußere Einflüsse. Ausrei- ren Betrieb der Anlage. chende Versorgung mit Verbrennungsluft gewährleis- Defekte Bauteile müssen durch Viessmann Ori- ten. ginalteile ersetzt werden. Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z.B.
-
Seite 3: Sicherheitshinweise
Anlage geprüft wurden, können die Funktion beeinträchtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bestimmungsgemäße Ver- ........................wendung Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten Einzelteillisten 300 l ................10 Übersicht der Baugruppen ..............10 ■ Baugruppe Speicher mit Wärmedämmung ........10 ■ Baugruppe Zubehörflansch 300 l ............12 ■... -
Seite 5: Bestimmungsgemäße Ver
Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- nen Systemen gemäß EN 12828 / DIN 1988 bzw. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- nungsanleitungen installiert und betrieben werden. Speicher-Wassererwärmer sind ausschließlich für die Bevorratung und Erwärmung von Wasser in Trinkwas- serqualität, Heizwasser-Pufferspeicher ausschließlich für Füllwasser in Trinkwasserqualität vorgesehen. -
Seite 6: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Inspektion und Wartung...................... • • 3. Anlage außer Betrieb nehmen • •... - Seite 7 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz (falls vorhanden) auf Dichtheit Hinweis prüfen. Falls erforderlich, Verschraubungen nach- Wenn der Speicher-Wassererwärmer unter Druck ziehen. steht, Flanschdeckel mit einem Anzugsdrehmoment von 25 Nm nachziehen. 3.
-
Seite 8: Magnesiumanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen 3. Damit keine Reinigungsmittel und Verunreinigun- gen in das Rohrleitungssystem gelangen, Speicher- Wassererwärmer vom Rohrleitungssystem trennen. 4. Lose anhaftende Ablagerungen mit einem Hoch- druckreiniger entfernen. Achtung Spitze und scharfkantige Reinigungsgeräte führen zu Schäden an der Speicherinnen- wand. -
Seite 9: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Oberen Flanschdeckel mit Masseleitung unteren Flanschdeckel anbauen. Schrauben mit einem max. Anzugsdrehmoment von 25 Nm anzie- hen. -
Seite 10: Einzelteillisten Einzelteillisten 300 L
Einzelteillisten Einzelteillisten 300 l Übersicht der Baugruppen Abb. 4 Typenschild Baugruppe Speicher mit Wärmedämmung Baugruppe Zubehörflansch Baugruppe Speicher mit Wärmedämmung Pos. Einzelteil Herstell-Nr. 7498989 7498998 Best.-Nr. 0001 Stellfuß 7818798 7818798 0002 Sensorbefestigung 7819654 7819654 0003 Typenschild Vitocell 100 5603690 5603699 0004 Dichtung 7819647... - Seite 11 Serviceanleitung Vitocell 100-B/-W CVB 5603709 5603709 0023 Sprühdosenlack Dose 150 ml 7819545 7822681 0024 Lackstift 7819546 7822682 0025 Schriftzug Vitocell 100 7839781 7839784 0026 Schriftzug Viessmann 7839162 7839162 0026 0012 0011 0006 0005 0004 0006 0007 0025 0004 0007 0009 0008...
-
Seite 12: Baugruppe Zubehörflansch 300 L
Einzelteillisten Einzelteillisten 300 l (Fortsetzung) Baugruppe Zubehörflansch 300 l Pos. Einzelteil Best.-Nr. 0001 Dichtung 7819647 0002 Flansch 7248053 0003 Blende 7265251 0004 Montageanleitung Zubehörflansche 5603937 0003 0002 0001 0004 Abb. 6... -
Seite 13: Einzelteillisten 400 Und 500 L
Einzelteillisten Einzelteillisten 400 und 500 l Übersicht der Baugruppen Abb. 7 Typenschild Baugruppe Wärmedämmung Baugruppe Speicher Baugruppe Zubehörflansch Baugruppe Speicher 400 und 500 l Pos. Einzelteil Herstell-Nr. 7497190 7497192 Best.-Nr. 0001 Stellfuß 7818798 7818798 0002 Sensorbefestigung 7819654 7819654 0003 Typenschild Vitocell 100-B 5601460 5601461 0004... -
Seite 14: Baugruppe Wärmedämmung 400 Und 500 L
Einzelteillisten Einzelteillisten 400 und 500 l (Fortsetzung) Pos. Einzelteil Herstell-Nr. 7497190 7497192 Best.-Nr. 0011 Stopfen 7819664 7819664 0012 Montageanleitung Vitocell 100-B/W CVB 5603864 5603864 0013 Serviceanleitung Vitocell 100-B/-W CVB 5603709 5603709 0006 0005 0004 0006 0007 0004 0007 0011 0003 0010 0004 0004... - Seite 15 7497190 Best.-Nr. 0006 Deckel 7836095 0007 Abdeckleiste 7836075 0008 Abdeckung Thermometer (grau) 7820231 0009 Thermometer 30 -120°C 7819509 0010 Schriftzug Viessmann 7819230 0011 Abdeckleiste 7836084 0012 Rosette (3 Stück) 7835767 0013 Flanschhaube 7836191 0014 Wärmedämm-Mantel rechts 7836198 0015 Wärmedämm-Mantel links...
-
Seite 16: Baugruppe Wärmedämmung 500 L
7836165 0006 Deckel 7836095 0007 Abdeckleiste 7836078 0008 Abdeckung Thermometer (grau) 7820231 0009 Thermometer 30 - 120 °C 7819509 0010 Schriftzug Viessmann 7819230 0011 Abdeckleiste 7836088 0012 Rosette (3 Stück) 7835767 0013 Flanschhaube 7836191 0014 Abdeckkappe mit Schriftzug 7840352 0015... -
Seite 17: Baugruppe Zubehörflansch 400 Und 500 L
Einzelteillisten Einzelteillisten 400 und 500 l (Fortsetzung) Baugruppe Zubehörflansch 400 und 500 l Pos. Einzelteil Best.-Nr. 0001 Dichtung 7819647 0002 Flansch emailliert Elektro-Heizeinsatz 7248053 0003 Abdeckhaube 7497799 0004 Montageanleitung Zubehörflansche 5603937 0001 0004 0003 0002 0001 0004 Abb. 11... -
Seite 18: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 19: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt kWh/24 h 1,00 1,08 1,30 Bereitschaftswärmeaufwand bei 45 K Temperaturdiffe- renz (Volumen-Bereitschaftsan- teil) (Volumen-Solaranteil) Normkennwert... -
Seite 20: Zubehör
Zubehör Technische Daten Zubehör Elektro-Heizeinsatz Nur einsetzbar bei weichem bis mittelhartem Wasser bis 14° dH (Härtestufe 2). Nennleistung bei Normalbetrieb/ Schnellaufheizung Stromart und Nennspannung 3/N/400 V/50 Hz Nennstrom Aufheizzeit von 10 auf 60 °C bei Einbau des Elektro-Heizeinsatzes oben unten oben unten oben... -
Seite 21: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocell 100-B und Vitocell 100-W (Typ CVB) mit den folgenden Normen übereinstimmt: DIN 4753 AD-2000-Regelwerk DIN EN 12897 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit... -
Seite 24: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7498989 7498998 7497190 7497192 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
