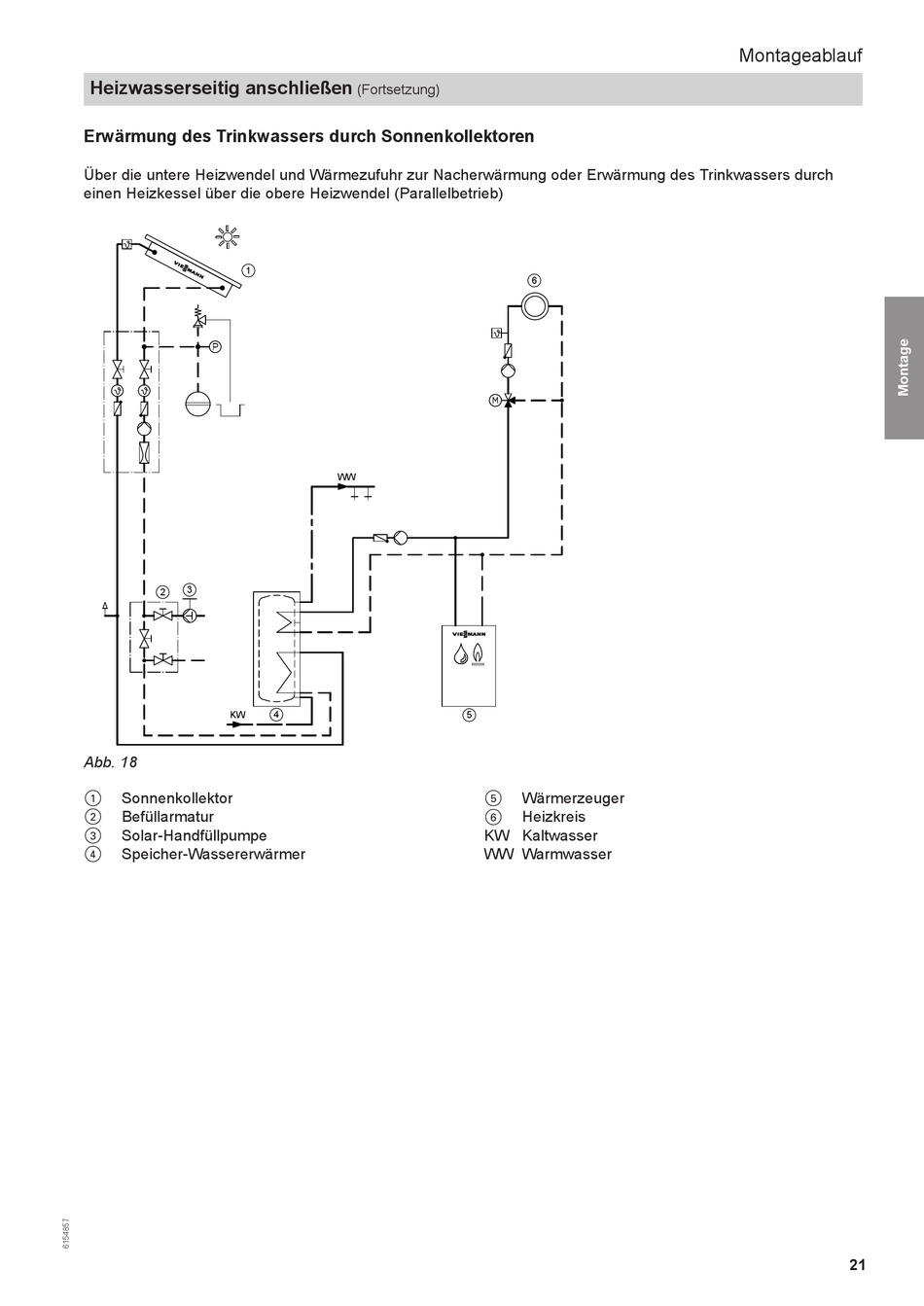

Erwärmung Des Trinkwassers Durch Sonnenkollektoren - Viessmann VITOCELL 100-B CVB Montage- Und Serviceanleitung Für Die Fachkraft

Heizwasserseitig anschließen
Erwärmung des Trinkwassers durch Sonnenkollektoren
Über die untere Heizwendel und Wärmezufuhr zur Nacherwärmung oder Erwärmung des Trinkwassers durch
einen Heizkessel über die obere Heizwendel (Parallelbetrieb)
1
3
2
KW
Abb. 18
Sonnenkollektor
1
Befüllarmatur
2
Solar-Handfüllpumpe
3
Speicher-Wassererwärmer
4
(Fortsetzung)
WW
4
6
5
Wärmerzeuger
5
Heizkreis
6
KW Kaltwasser
WW Warmwasser
Montageablauf
21
